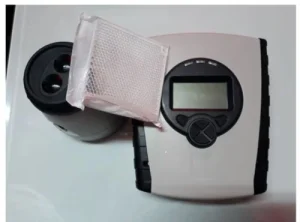

دتکتور دود خطی انعکاسی Fireray 5000

 راهنمای کاربر فارسی ـ دتکتور دود نوری خطیFireray 5000

۱. اطلاعات عمومی

• تمامی نصب‌ها باید مطابق مقررات ملی و محلی انجام شوند.

• در پروژه‌های دارای تأییدیه UL 268، از راهنمای NFPA 72 پیروی کنید؛ حداکثر فاصلهٔ محور پرتو (دتکتور و منعکس‌کننده) از سقف نباید از ۱۰٪ ارتفاع فضا بیشتر باشد.

• برای طول مسیر کمتر از ۱۸ متر استفاده از «ماسک کوتاه‌بُرد» الزامی است.

• پرتو را تا حد امکان نزدیک سقف، ولی حداقل ۵۰ سانتی‌متر پایین‌تر از سقف نصب کنید.

• دتکتور و رفلکتور باید دقیقاً روبه‌روی هم روی سطوح پایدار (دیوار سازه‌ای یا تیرآهن) نصب شوند و مانعی در مسیر پرتو نباشد.

• چراغ LED دتکتور رو به پایین باشد و از نصب در محیط‌های با چگالش یا یخ‌زدگی خودداری کنید.

۲. نصب فیزیکی

ثابت کردن پایه و برد: برد الکترونیکی را در پایه «کلیک» کنید و کابل دتکتور را وارد نمایید.

1. جهت‌نمایی صحیح: نشانگر LED باید رو به پایین باشد.

2. فواصل نصب رفلکتور:

   • ۸ – ۱۸ m → یک رفلکتور + ماسک کوتاه‌بُرد
   • ۱۸ – ۵۰ m → یک رفلکتور
   • ۵۰ – ۱۰۰ m → چهار رفلکتور (کیت برد بلند)

۳. سیم‌کشی

• از کابل ۲ رشته مجزا برای هر سر دتکتور استفاده کنید و حلقهٔ مشترک زیر ترمینال ایجاد نکنید.

• ولتاژ تغذیه ۱۴ – ۳۶ V DC؛ ترمینال «Ext Reset» با اعمال ۵ – ۴۰ V حداقل ۲ ثانیه شرایط آلارم لَچ‌‌شده را پاک می‌کند.

• انتهای حلقه (EOL) و مقاومت حریق طبق دستورالعمل پنل آتش‌نشانی انتخاب می‌شوند.

۴. راه‌اندازی الکترونیکی

   *برق‌دهی: پس از اعمال تغذیه، کنترلر وضعیت اتصال دتکتورها را نمایش می‌دهد.*

ورود به منوی مهندسی:

1. کلید  را فشار دهید → صفحهٔ گذرواژه (پیش‌فرض ۱ ۲ ۳ ۴) → با کلیدهای جهت عدد را تغییر و با  تأیید کنید. سه تلاش خطا، قفل ۳ دقیقه‌ای ایجاد می‌کند.

2. جست‌وجوی دتکتورها (Find):

   • به‌طور خودکار در اولین اجرا ظاهر می‌شود؛ پس از ۶۰ ثانیه تعداد دتکتورهای «یافت‌شده» را نشان می‌دهد.

3. انتخاب حالت مصرف جریان:

   • Hi A (پیش‌فرض): ۵٫۵ mA برای یک سر / ۸ mA برای دو سر در حالت نظارت؛ ۳۶ mA هنگام تراز و حرکت.
   • Lo A: همان جریان کم در همهٔ حالت‌ها (حرکت کندتر؛ فقط در صورت محدودیت منبع تغذیه توصیه می‌شود).

۵. تراز و کالیبراسیون

**کدهای خطا E-۱۰ تا E-۱۴ مربوط به مراحل تراز هستند؛ جدول کامل عیب‌یابی در بخش ۱۰ ارائه شده است.**

۶. تنظیمات حساسیت و تأخیر

   *آستانهٔ حریق (Fire Threshold): ۱۰ – ۶۰٪ (پیش‌فرض ۳۵٪).*

• برای فاصلهٔ ۶۰ – ۱۰۰ m باید حداقل ۵۰٪ انتخاب شود.

• تأخیر آلارم و خطا: ۲ – ۳۰ ثانیه (پیش‌فرض ۱۰ s).

     *حالت لچینگ:*

• Non-Latching (پیش‌فرض): پس از رفع دود، سیستم خودکار به حالت عادی برمی‌گردد.
• Latching: نیاز به ریست دستی (ترمینال Ext Reset یا قطع و وصل برق ۲۰ s).

۷. آزمون‌های عملکرد

1. آزمون دستی آتش: رفلکتور را بیش از ۵ ثانیه به‌آرامی بپوشانید → پس از تأخیرِ آتش، خروجی رله «Fire» فعال می‌شود.

2. آزمون دستی خطا: رفلکتور را در کمتر از ۲ ثانیه کاملاً بپوشانید → پس از تأخیرِ Fault، رله «Fault» فعال می‌شود.

3. آزمون از راه دور (Remote Fire Test): از منوی کنترلر بدون پوشاندن رفلکتور، آلارم شبیه‌سازی می‌کند (قابل قبول برای تأییدیه UL268-5).

۸. نگهداری و نظافت

• دستگاه به‌طور خودکار آلودگی را با «Compensation Level» جبران می‌کند. اگر سطح جبران بیش از ۱۳۰ بماند، لنز یا رفلکتور را با پارچهٔ بدون پرز تمیز کنید.

*پس از تمیزکاری:*

• Signal Strength 92 – 108٪ → اجازه دهید حداکثر ۱۲ ساعت به ۱۰۰٪ برگردد.

• بیشتر از ۱۰۸٪ → سطح جبران را کاهش دهید تا به ۹۲ – ۱۰۸٪ برسد.

• کمتر از ۹۲٪ → مراحل لیزر، Auto-Align و Set را تکرار کنید.

۹. جدول کدهای خطا (Troubleshooting)

۱۰. مشخصات فنی

ابعاد و وزن
