انواع بیم دتکتور آتش نشانی: مزایا و معایب و کاربردها + قیمت

در محیطهای بسته کاری و صنعتی افزایش امنیت یکی از اولویت های شروع هر فعالیتی می‌باشد. به همین دلیل لازم است از دستگاه بیم دتکتور به عنوان تکنولوژی جدید در جهت تشخیص و شناسایی حریق و اعلام زودهنگام آن استفاده کنیم. در واقع بروز آتش سوزی و حریق یکی از احتمالات در فضاهایی است که عناصر و مواد مستعد به حریق وجود دارد.

تفاوتی ندارد که این عنصرها از نوع نفتی و مشتقات آن و یا ترکیبات شیمیایی باشند .لذا در همه این موارد بیم دتکتور به واسطه سیستم هوشمند لیزری که دارند میتوانند از طریق هشدار سبب اقدام زود هنگام پرسنل برای مهار آتش شوند. جزییات فنی بسیار زیادی را میتوان در مورد این فناوری جدید امنیتی و سیستم اعلام حریق ذکر کرد که در این مقاله به طور مفصل در مورد آن صحبت میکنیم.

انواع بیم دتکتور آتش نشانی

دتکتور دودی به عنوان محصولی کارآمد و با عملکرد مناسب برای سیستم اعلام حریق شناخته می‌شود. این محصولات از نظر عملکرد به سه دسته زیر تقسیم بندی می‌شوند:

دتکتورهای دودی فرستنده و گیرنده

این نوع آشکارسازها در واقع متداول‌ترین نوع آشکارساز موجود در بازار بوده که فرستنده و گیرنده آن با فاصله از یکدیگر نصب می‌شوند. پرتوی لیزر یا مادون قرمز به صورت مستقیم به گیرنده ارسال می‌شود و این گیرنده است که با عدم دریافت این پرتو متوجه وجود دود یا مانع در سر راه خود می‌گردد. آشکارسازهای دودی فرستنده و گیرنده دارای دو المان مجزا هستند که باید با فاصله مناسب از یکدیگر و با دقت روبروی هم نصب گردند.

دتکتورهای رفلکتوری

یکی دیگر از انواع تجهیزات اعلام حریق که با تشخیص دود کار می‌کند، بیم دتکتور رفلکتوری است. این دتکتورها به جای اینکه از فرستنده و گیرنده مجزا تشکیل شده باشند، دارای یک دستگاه هستند که هر دو در یک محفظه قرار می‌گیرند و با یک رفلکتور به یکدیگر متصل می‌شوند. بیم دتکتورهای رفلکتوری برای پوشش دهی در فضای باز و بزرگ مناسب‌اند و حساسیت کمتری برای نصب آن‌ها وجود دارد. با این حال چون فرستنده و گیرنده در یک دستگاه قرار دارند، باید یک رفلکتور یا همان آینه بازتابنده در روبروی آن‌ها قرار بگیرد.

بیم دتکتور موتورایز

بیم دتکتور موتورایز، یکی از جدیدترین انواع دتکتورهای دودی است که قابلیت تنظیم شدن به وسیله ریموت کنترل را دارند. این دستگاه‌ها می‌توانند عملکرد بسیار مناسب‌ترین نسبت به دتکتورهای معمولی داشته باشند، چرا که امکان تعریف حساسیت و عملکرد آن‌ها وجود دارد. قابلیت تنظیم این دتکتورها باعث شده تا دقت آن‌ها نیز نسبت به سایر محصولات افزایش پیدا کند.

مزایای بیم دتکتور

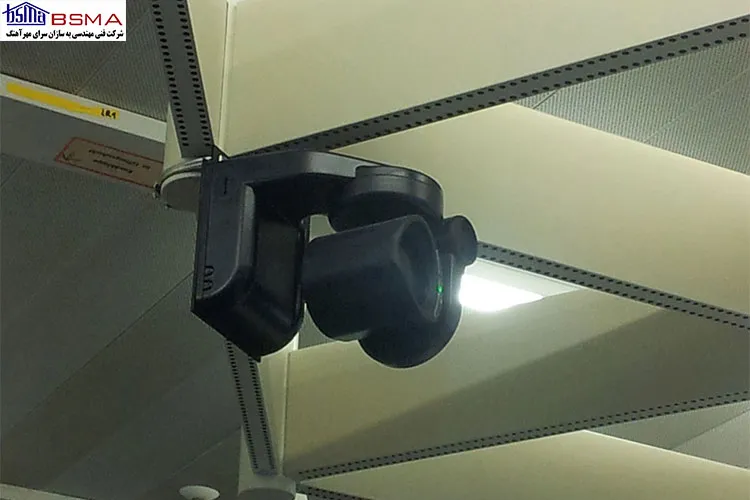

مزایای بیم دتکتور

بیم دتکتورها به دلیل تشخیص دود، دقت بسیار بالایی را در هنگام آتش سوزی برای تشخیص و ارسال فرمان به سیستم اعلام حریق دارند. علاوه بر این، می‌توانند با ظاهر زیبا و کم حجم و سایر مزایایی که در ادامه ذکر می‌کنیم، انتخابی عالی برای محیط‌های وسیع و پروژه‌های متعدد باشند. از جمله مهم‌ترین مزایای آشکارسازهای خطی می‌توان به موارد زیر اشاره کرد:

  • هزینه نهایی کمتر برای اجرا: بیم دتکتورها هزینه نهایی کمتری برای اجرا نسبت به برخی از انواع دتکتورها دارند. از این رو برای پروژه‌هایی با سطح بودجه کم، بسیار مناسب‌اند.
  • ظاهر زیبا و کم حجم: این آشکارسازها دارای ظاهر زیبا و کم حجمی هستند و می‌توانند بدون اشغال فضای زیاد در پروژه‌های مختلف مورد استفاده قرار گیرند.
  • تعمیر و نگهداری آسان: آشکارسازهای خطی بسیار متداول‌اند و خدمات تعمیر، سرویس، نگهداری و حتی تعویض قطعات آن‌ها با سرعت توسط تکنسین‌های حرفه‌ای قابل انجام است.
  • مساحت سطح پوشش بیشتر: آشکارسازهای خطی دود می‌توانند به راحتی مساحت‌های بزرگ را تحت پوشش خود قرار دهند. از این رو نیاز کمتری به نصب تعداد زیادی از آن‌ها در پروژه‌های مختلف خواهد بود.
  • مناسب مناطق مرتفع: به دلیل عملکرد مناسب و تشخیص سریع دود، آن‌ها انتخاب مناسبی برای مناطق مرتفع و با سقف‌های بزرگ هستند.
  • نیاز به کابل کشی کمتر: بیم دتکتورها نیاز به کابل کشی کمتری نسبت به برخی از آشکارسازها دارند. این موضوع ضمن کاهش استهلاک، می‌تواند به زیبایی محیط و کاهش هزینه‌های اجرایی کمک کند.
  • سرعت و دقت بالای بیشتر: آشکارسازهای دود به نسبت آشکارسازهای نقطه‌ای سرعت و دقت عملکرد بهتری دارند و می‌توانند به راحتی دود و حریق را در محیط تشخیص دهند.

معایب بیم دتکتور

آشکارسازهای خطی در کنار مزایای متعددی که دارند، دارای معایبی نیز هستند که از جمله آن‌ها می‌تواند به حساسیت بسیار زیاد به شرایط آب و هوایی و احتمال بروز هشدارهای کاذب اشاره کرد. در شرایط آب و هوایی نامناسب و مرطوب، احتمال اینکه این تشخیص دهنده‌ها به درستی کار نکنند وجود دارد. همچنین ممکن است هشدار کاذب در هنگام یخ زدگی و دمای بالا در محیط به وجود بیاید.

کاربردهای دتکتور خطی دودی

دتکتورهای خطی دود را می‌توان برای پروژه‌های مختلف به ویژه پروژه‌هایی با وسعت بالا و ارتفاع زیاد مورد استفاده قرار داد.

  • کارخانه‌های تولیدی و کارگاه‌ها
  • مساجد و مراکز زیارتی
  • موزه‌ها و ساختمان‌های تاریخی
  • مراکز خرید و پاساژها
  • باشگاه‌های ورزشی
  • سالن‌های کنفرانس و جلسات
  • نمایشگاه‌های بزرگ و متعدد

طریقه نصب دتکتورهای دودی

طریقه نصب دتکتورهای دودی

دتکتور ترکیبی دودی و یا فرستنده و گیرنده هر دو باید در یک جای مناسب که بتوانند بیشترین سطح از فضا را پوشش دهند، نصب شوند. بیم دتکتورها معمولا در فضاهایی که سطح پوشش زیادی مورد نیاز است، استفاده می‌شوند. لازم است که فضا حداقل پهنای 15 متر و طول 10 الی 100 متر داشته باشد. ارتفاع دتکتورهای دودی می‌تواند بین 2.7 تا 25 متر باشد؛ اما در حالت کلی و طبق استانداردهای موجود این آشکارسازها با ارتفاع 6 تا 10 متر در محیط نصب می‌شوند. نصب بیم دتکتور نیاز به دقت و برنامه ریزی بسیار زیادی دارد؛ زیرا همانطور که کیفیت این آشکارسازها روی عملکرد آن‌ها تاثیر می‌گذارد، نصب صحیح آن‌ها نیز روی این موضوع تاثیرگذار خواهد بود.

این آشکارسازها یا دارای دو قسمت فرستنده و گیرنده و یا آینه با یک بخش فرستنده و گیرنده هستند. هر دوی آن‌ها دارای منبع تغذیه و باطری برای عملکرد مناسب می‌باشند. برای اتصال دتکتورها، لازم است که از یک زوج سیم برای پاور 24 ولت استفاده کرد. یک زوج سیم نیز برای اعلام وضعیت دتکتور و سیم ارت برای اتصال به زمین مورد نیاز است. حتما باید هنگام انتخاب مکان مناسب برای نصب فرستنده و گیرنده دقت شود که سطح بازتابی مناسبی بدین منظور انتخاب شود تا امکان ارسال پرتو بدون هیچ مانعی و به صورت مستقیم از فرستنده به گیرنده وجود داشته باشد. پس از نصب این دتکتورها باید آن‌ها تست شوند تا از هم راستایی آن‌ها و ارسال پرتوها اطمینان حاصل گردد.

قیمت آشکارساز خطی و عوامل موثر روی آن

بیم دتکتور یا همان آشکارساز خطی محصولی است که توسط برندهای مختلفی تولید و به بازار عرضه می‌شود. طبیعتا هر چقدر این آشکارسازها محدوده پوشش دهی بیشتری را به همراه داشته باشند، قیمت بالاتری نیز خواهند داشت. عوامل مختلف دیگری همچون برند تولید کننده، نوع گارانتی و خدمات پس از فروش و همچنین نحوه عملکرد این آشکارسازها نیز روی قیمت تاثیرگذار هستند. در صورت نیاز به استعلام قیمت انواع آشکارساز خطی می‌توانید با کارشناسان ما در به سازان سرای مهر آهنگ در ارتباط باشید تا بر اساس نوع محصول مورد نیاز شما، قیمت را به شما اعلام کنند.

اجزای تشکیل دهنده و ویژگی های بیم دتکتور استاندارد

یک بیم دتکتور استاندارد از اجزاء و تجهیزات مختلفی تشکیل شده است. در واقع این لوازم در کنار هم می‌توانند یک سیستم اعلام حریق بسیار ایده آل و کاربردی را بوجود آورند. اگر بخش داخلی این قطعه را باز کنید شما می‌توانید اجزای ذیل را مشاهده کنید:

  • چراغ های ال ای دی سبز، ال ای دی زرد و ال ای دی قرمز
  • ترمینال یا پایانه های دستگاه
  • Reed switch ؛ sw1
  • دیپ سوییچ ؛ sw2
  • فرستنده و گیرنده پرتوهای لیزر
  • نشانگر پرتوی لیزری
  • بخش تنظیم عمودی
  • راهنمای نمایشگر دیجیتال
  • پیچ افقی
  • پیچ m4*12
  • ولتاژ عملکرد 20 ولت تا 28 ولت DC
  • جنس بدنه و متریال ساختاری پلاستیکی ABS
  • وزن کلی حدود 440 g
  • قابل کارکرد در دمای 10 درجه زیر صفر و حدود 50 درجه بالای صفر
  • عملکرد مناسب در زیر رطوبت 95 درصد
  • قابل تنظیم مجدد دستگاه در زیر زمان 2 ثانیه

بیم دتکتور چیست؟ قطعات تشکیل دهنده، ویژگی‌ها، نکات نصب

محدوده ای که بیم دتکتور اعلام حریق عملکرد مناسبی دارد؟

درواقع مساحتی که در یک محیط بسته وجود دارد باید کاملا مورد ارزیابی و سنجش قرار بگیرد. برخی از مدلهای بیم دتکتور میتوانند حداکثر مسافت 100 متری را براساس اطلاعاتی که بر روی دستگاه درج شده است پوشش دهند. لذا در مقادیر کمتر است 100 متر نیز میتوانند بهترین عملکرد را داشته باشند. البته مدل هایی هم ساخته شده اند که می‌توانند مسافت های بیشتری را نیز پشتیبانی کنند. بنابراین یکی از اولویت های نصب این است که یک هماهنگی و سازگاری بین محدوده تحت پوشش بیم دتکتور و فضای پیرامون ایجاد کنید.

نحوه عملکرد بیم دتکتور آتش نشانی چیست؟

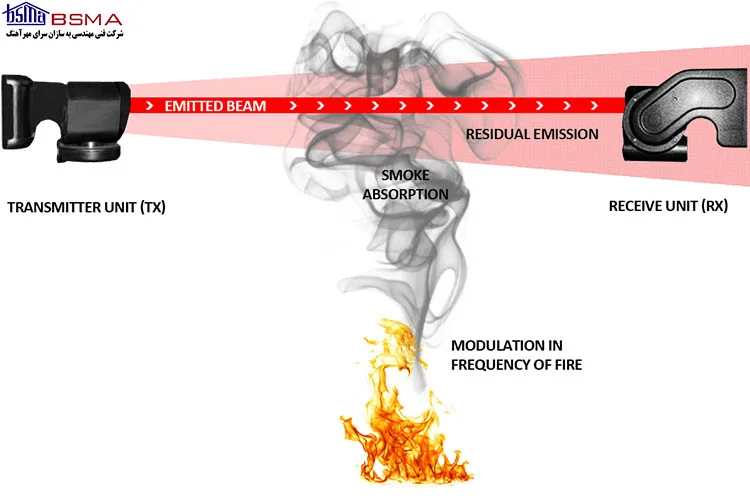

بیم دتکتور می‌توانند ساختارهای متفاوتی داشته باشند. اما برای نوع کارکرد آن اصلی ترین بخش قسمت فرستنده پرتوی لیزر مادون قرمز و گیرنده است. این پرتوها دائما در حال ارسال و دریافت از طریق آینه بازتابنده هستند. در صورتی که در قسمت مرکز یا مسیر لیزر یک مقدار قابل توجهی دود پراکنده وجود داشته باشد قطعآ یک اختلالی در عملکرد پرتوی لیزر ایجاد می‌شود. بطوریکه دستگاه نمیتواند کاملا منظم این پرتوها را دریافت کند. در این حالت این بیم دتکتور تشخیص میدهد که یک دود حاصل از آتش سوزی اتفاق افتاده است. میزان حساسیت سنسورهای دستگاه بسیار بالا بوده و با شروع حریق و ایجاد حجم کمی دود میتوانند آن را تشخیص دهند. علائم هشداردهنده آن‌ها نیز چراغ قرمز دستگاه و آلارم صدا است.

نکات مرتبط با نصب بیم دتکتورها

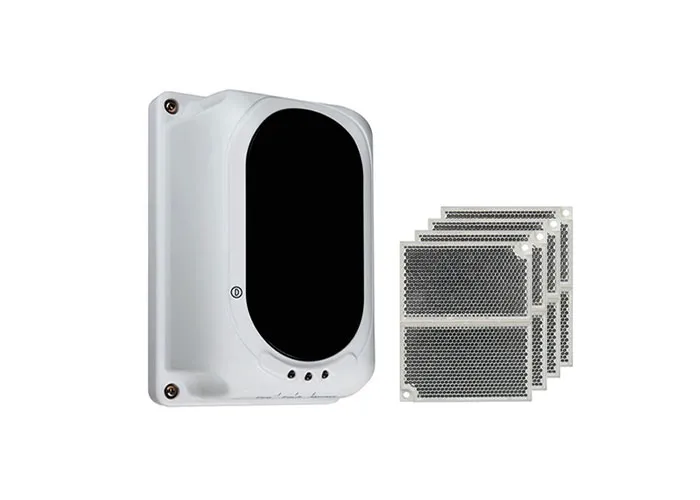

نکات مرتبط با نصب بیم دتکتورها

المان های متعددی را باید در جهت نصب استاندارد بیم دتکتور رعایت کنیم. در چنین شرایطی است که میتوان عملکرد مناسبی را از آن‌ها دریافت کرد. اولین موضوع ارتفاع نصب این قطعات در یک محیط بسته مانند سوله صنعتی است. اگر ارتفاع سطح کف تا سقف کمتر از 8 m می‌باشد محل نصب بیم دتکتورها باید حدود نیم متر تا 1 m زیر سقف باشد. حال اگر سقف مورد نظر ارتفاعی بسیار بیشتر از 8 m دارد بهتر است این قطعات حداقل نیم متر زیر سقف باشند.

این نکته را در نظر داشته باشید که این دستگاه‌ها نباید روی دیوارهای کاذب مانند ورق های فلزی یا حلبی‌ها نصب شوند. به همین دلیل بهترین دیوارها همان دیوارهای آجری یا بتنی می‌باشند که باعث پایداری بیشتر این دستگاه بر روی سازه خواهند شد. حتما مسیر پرتوهای لیزر را ردیابی کنید تا هیچ نوع مانعی بین بخش فرستنده و گیرنده یا آینه دستگاه وجود نداشته باشد. معمولا آینه‌ها بر اساس متراژی که این دستگاه‌ها نصب می‌شوند ابعاد و سایزبندی گوناگون دارند. اگر فاصله دستگاه با دیوار روبرو بین 8 تا 40 m است ابعاد و سایزی که برای آینه وجود دارد در اندازه های 100 میلی متر عرض و 122 میلیمتر ارتفاع می‌باشد.

حال اگر فاصله بین دو دیوار بین 40 تا 100 m باشد ابعاد آن تغییر پیدا می‌کند و در اندازه 200 میلی متر عرض و 244 میلی متر ارتفاع خواهد بود. زمانی که مراحل نصب و راه اندازی به اتمام رسید یک تست عملیاتی نیز روی دستگاه انجام می‌شود تا مطمئن شویم که به طور کامل عملکرد صحیحی دارد. به این صورت که میتوان یک آتش جزئی در یک محفظه فلزی به وجود آورد و آن را در مرکز سازه یا سالن قرار داد. زمانی که این دود به سمت بالا میرود دستگاه بطور اتوماتیک یک آلارم ایجاد میکند. تمامی اطلاعات ذکر شده برای اکثر مدل‌ها صدق می‌کند اما ممکن است یکسری تغییرات جزئی نیز وجود داشته باشد.

وضعیت کارکرد چراغ های دستگاه

اگر بر روی دستگاه نگاه کنید سه چراغ سبز، زرد و قرمز را میبینید. در واقع این‌ها معنا و مفهوم خاصی را دارند که همه کاربران باید از آن مطلع باشند. در بخش حاضر به طور جداگانه هر یک از این چراغ‌ها را تفسیر خواهیم کرد:

  • چراغ سبز

زمانی که شما می‌خواهید دستگاه را راه اندازی کنید و بطور کامل تنظیمات آن را انجام میدهید و روی دیوار نصب می‌کنید این چراغ روشن خواهد بود.

  • چراغ زرد رنگ

این چراغ زمانی روشن می‌شود که حداقل یک خطا در دستگاه بوجود آید.

  • چراغ قرمز

این چراغ نیز دقیقا در مواقعی روشن خواهند شد که عملا یک حریق دودزا ایجاد شده است. با روشن شدن چراغ یک آژیر خطر نیز به صدا در می‌آید.

خرید تجهیزات امنیتی آتش نشانی از شرکت بهسازان سرای مهر آهنگ

خرید تجهیزات امنیتی آتش نشانی از شرکت بهسازان سرای مهر آهنگ

شرکت بهسازان سرای مهر آهنگ توانسته است یکی از باکیفیت ترین انواع جعبه آتش نشانی و قرقره های موجود در آن را طراحی و تولید کند. همچنین این مرکز به عنوان یک نمایندگی برای فروش تجهیزات هوشمند اعلام حریق می‌باشد. درنتیجه آماده همکاری با سازمان‌ها و مراکز کاری تجاری و صنعتی هستیم. شما میتوانید به منظور کسب اطلاعات بیشتر جهت خرید لوازم و تجهیزات مورد نظر خود با این مرکز تماس حاصل فرمایید تا کارشناسان جامع ترین اطلاعات را جهت راهنمایی شما ارائه دهند.
