کابل تشخیص حرارت خطی NMS1001

کابل LHD، یا "کابل تشخیص حرارت خطی" (Linear Heat Detection)، یک نوع کابل سنسور حرارتی است که برای تشخیص افزایش دما یا حرارت در طول خود طراحی شده است. این کابل در طول خود به دماهای مختلف حساس است و در صورت رسیدن به دمای تعیین‌شده (دمای هشدار)، یک اتصال کوتاه ایجاد می‌کند و به این ترتیب، آتش‌سوزی یا دمای بالا را به سیستم اعلام حریق ارسال می‌کند.

ویژگی‌های کابل LHD

1. ساختار حساس به دما: این کابل دارای دو هادی فلزی است که با یک لایه حساس به دما عایق شده‌اند. در اثر افزایش دما، عایق میان هادی‌ها ذوب می‌شود و اتصال کوتاه به وجود می‌آید که سیگنال هشدار را ایجاد می‌کند.
2. استفاده در محیط‌های سخت: این کابل‌ها برای محیط‌هایی طراحی شده‌اند که ممکن است عوامل محیطی سخت مانند رطوبت، گرد و غبار، مواد شیمیایی یا خطرات انفجاری وجود داشته باشد.
3. تنوع در دماهای هشدار: کابل‌های LHD با دماهای هشدار مختلف (معمولاً از 68 تا 180 درجه سانتی‌گراد) تولید می‌شوند، به این ترتیب می‌توان آن‌ها را در محیط‌های متنوعی که نیاز به حساسیت حرارتی متفاوت دارند، استفاده کرد.
4. طول کابل قابل تنظیم: طول کابل LHD بر اساس نیاز پروژه قابل تنظیم است، به این معنی که این کابل را می‌توان به‌طور پیوسته در مسیرهای طولانی مثل تونل‌ها، سوله‌ها یا کابل‌کشی‌های صنعتی استفاده کرد.

کاربردهای کابل LHD

کابل‌های LHD به دلیل توانایی تشخیص حرارت در کل طول خود، برای استفاده در صنایع مختلف مناسب هستند، از جمله:

• صنایع نفت و گاز و پتروشیمی: برای نظارت بر مخازن و تأسیسات فرآوری که خطر آتش‌سوزی دارند.
• تونل‌ها و معادن: به دلیل طولانی بودن مسیرهای کابل‌کشی، امکان نظارت مداوم و تشخیص دقیق آتش‌سوزی در نقاط دورافتاده را فراهم می‌کند.
• برق و انرژی: برای حفاظت از تونل‌ها و شفت‌های کابل‌های برق.
• فرودگاه‌ها و سیستم‌های حمل‌ونقل ریلی: جهت حفاظت از آشیانه‌های هواپیما و سیستم‌های مترو و قطار.

مزایای کابل LHD

• نظارت پیوسته و گسترده: این کابل‌ها امکان نظارت طولانی‌مدت و پیوسته را در محیط‌های وسیع فراهم می‌کنند.
• عدم نیاز به منبع تغذیه: در برخی مدل‌ها، کابل LHD بدون نیاز به تغذیه خارجی عمل می‌کند، که این ویژگی در محیط‌های دورافتاده یا بدون دسترسی به برق مهم است.
• پایداری در شرایط محیطی مختلف: کابل‌های LHD برای استفاده در شرایط محیطی سخت طراحی شده‌اند و به خوبی در برابر رطوبت، گرد و غبار و مواد شیمیایی مقاوم هستند.

عملکرد کابل LHD در سیستم‌های اعلام حریق

در صورتی که کابل LHD دمای بالاتری از سطح تنظیم شده را حس کند، هادی‌های داخل آن اتصال کوتاه می‌شوند و این اتصال کوتاه توسط سیستم‌های اعلام حریق تشخیص داده می‌شود، که به‌طور خودکار آژیر خطر را فعال کرده یا اقدامات ایمنی دیگری انجام می‌دهد.

این نوع کابل‌ها به‌ خصوص در سیستم‌های ایمنی صنعتی و اعلام حریق بسیار مؤثرند و می‌توانند از خسارت‌های ناشی از آتش‌سوزی جلوگیری کنند.

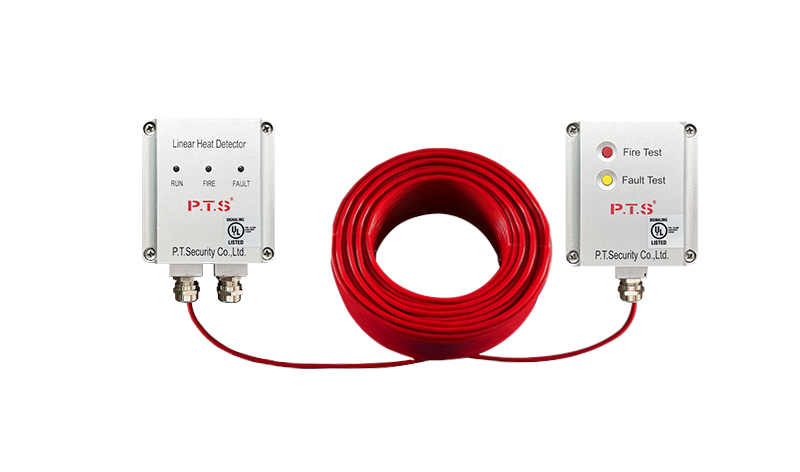

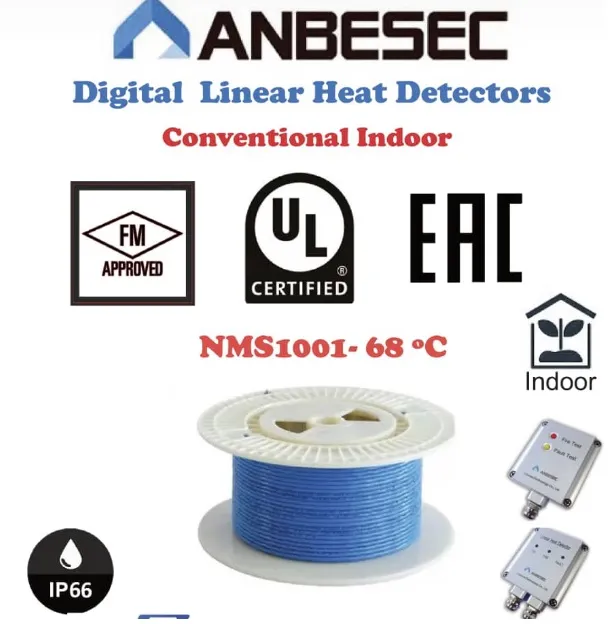

کابل تشخیص حرارت خطی NMS1001

مشخصات کلی:

• ولتاژ عملیاتی: 24 ولت DC
• محدوده ولتاژ: 16 تا 28 ولت DC
• جریان آماده به کار: حداکثر 20 میلی‌آمپر
• جریان در حالت هشدار: حداکثر 30 میلی‌آمپر
• جریان خطا: حداکثر 25 میلی‌آمپر
• رطوبت نسبی قابل تحمل: 90% تا 98% به صورت طولانی‌مدت
• درجه حفاظت: IP66
• سطوح دمای هشدار: 68، 88، 105، 138 و 180 درجه سانتی‌گراد

مزایا:

1. طراحی ایمنی صنعتی
2. مصرف پایین انرژی
3. نظارت مداوم
4. عملکرد با یا بدون منبع تغذیه 24 ولت DC
5. پاسخ‌دهی سریع
6. عدم نیاز به تنظیم دمای هشدار
7. سازگاری با انواع سیستم‌های اعلام حریق

توضیحات محصول

معرفی کابل تشخیص حرارت خطی NMS1001 به عنوان سنسور حساس به دما در سیستم‌های تشخیص حرارت مورد استفاده قرار می‌گیرد. این کابل با رسیدن به دمای هشدار اتصال کوتاه ایجاد کرده و سیستم هشدار را فعال می‌کند. دتکتور این کابل نسبت به دمای محیط یا طول کابل حساس نیست و نیاز به تنظیمات خاصی ندارد. این دتکتور سیگنال‌های هشدار و خطا را به پنل کنترل ارسال می‌کند، چه با ولتاژ 24 ولت DC و چه بدون آن.

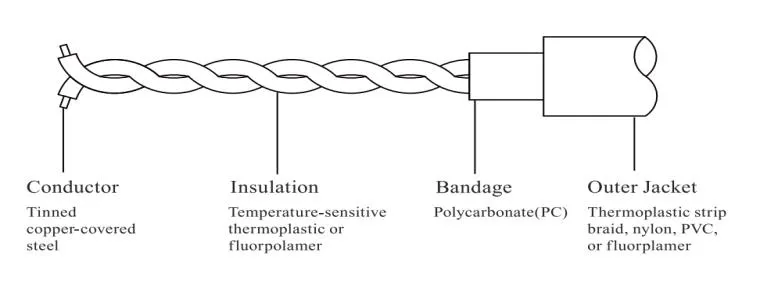

ساختار کابل تشخیص حرارت از دو هادی فلزی با روکش مواد حساس به دما تشکیل شده است. انواع مختلفی از این کابل برای محیط‌های گوناگون وجود دارد.

سطوح دمای هشدار برای کاربردهای مختلف، دماهای مختلفی در دسترس است:

• 68 درجه سانتی‌گراد (معمولی)
• 88 درجه سانتی‌گراد (متوسط)
• 105 درجه سانتی‌گراد (بالا)
• 138 و 180 درجه سانتی‌گراد (خیلی بالا)

نحوه انتخاب دمای هشدار دمای محیط نباید از مقادیر زیر تجاوز کند تا دتکتور هشدار اشتباه ندهد:

برای مثال، اگر دمای محیط 40 درجه سانتی‌گراد است و از کابل برای محافظت از کابل برق استفاده می‌شود، در صورت انتخاب دمای هشدار 68 درجه، احتمال هشدار اشتباه وجود دارد.

انواع کابل LHD و کاربردها انواع کابل‌های LHD شامل کابل‌های معمولی، فضای باز، مقاوم در برابر مواد شیمیایی و ضد انفجار است که باید بر اساس محیط انتخاب شوند.

واحد کنترل و پایانه خط مشخصات فنی در دفترچه راهنما موجود است.

اتصال تجهیزات الکتریکی دیگر به NMS1001 نکات مهم در استفاده از کابل تشخیص حرارت خطی:

1. تحلیل حفاظت تجهیزات: کابل تشخیص حرارت خطی ممکن است سیگنال‌های ناخواسته ایجاد کند که باید در اتصال به تجهیزات در نظر گرفته شود.
2. تحلیل EMI: تداخل فرکانس برق یا رادیویی ممکن است روی سیگنال‌های کابل تاثیر بگذارد.
3. تحلیل طول کابل: طول کابل قابل اتصال باید با پارامترهای فنی NMS1001 سازگار باشد.

برای اطلاعات بیشتر، می‌توانید با پشتیبانی فنی ما تماس بگیرید.

شرکت "به سازان سرای مهر آهنگ" به ارائه خدمات در زمینه سیستم‌های اعلام و اطفای حریق، تجهیزات ایمنی و جعبه‌های آتش‌نشانی می‌پردازد.

اطلاعات تماس این شرکت شامل موارد زیر است:

• دفتر تهران: کیلومتر 11 جاده مخصوص، جنب موزه خودروهای تاریخی، فروشگاه سپه، واحد 9
  • تلفن: 09120236901
• دفتر اصفهان: نبش خیابان وحید و محتشم کاشانی، مجتمع تجاری عزیزخانی، طبقه 3، واحد 33
  • تلفن دفتر اصفهان: 031-36242532 و 031-36247584

این شرکت در روزهای شنبه تا پنج‌شنبه از ساعت 8 صبح تا 2:30 بعدازظهر و پنج‌شنبه‌ها تا 2 ظهر فعالیت دارد​

لوازم جانبی

• پایه مغناطیسی: نصب آسان بدون نیاز به سوراخ‌کاری، مناسب برای تثبیت کابل در سازه‌های فلزی
• بست کابل: برای ثابت کردن کابل روی کابل‌های برق
• ترمینال اتصال میانی: برای اتصال طول کابل بیشتر

نصب و استفاده

ابتدا پایه‌های مغناطیسی را نصب و سپس کابل را درون شیار پایه قرار داده و پیچ‌ها را محکم کنید. تعداد پایه‌های مغناطیسی با توجه به محل نصب انتخاب می‌شود.

کاربردها

• برق: تونل و شفت کابل، ترانسفورماتور
• پتروشیمی: مخازن و پل‌های کابل
• متالورژی: تونل و شفت کابل
• کشتی‌سازی: بدنه کشتی و شبکه لوله‌ها
• فرودگاه: کانال‌های مسافربری و آشیانه هواپیما
• حمل‌ونقل ریلی: مترو و تونل‌ها

پارامترهای عملکرد دمایی

پارامترهای الکتریکی و فیزیکی
