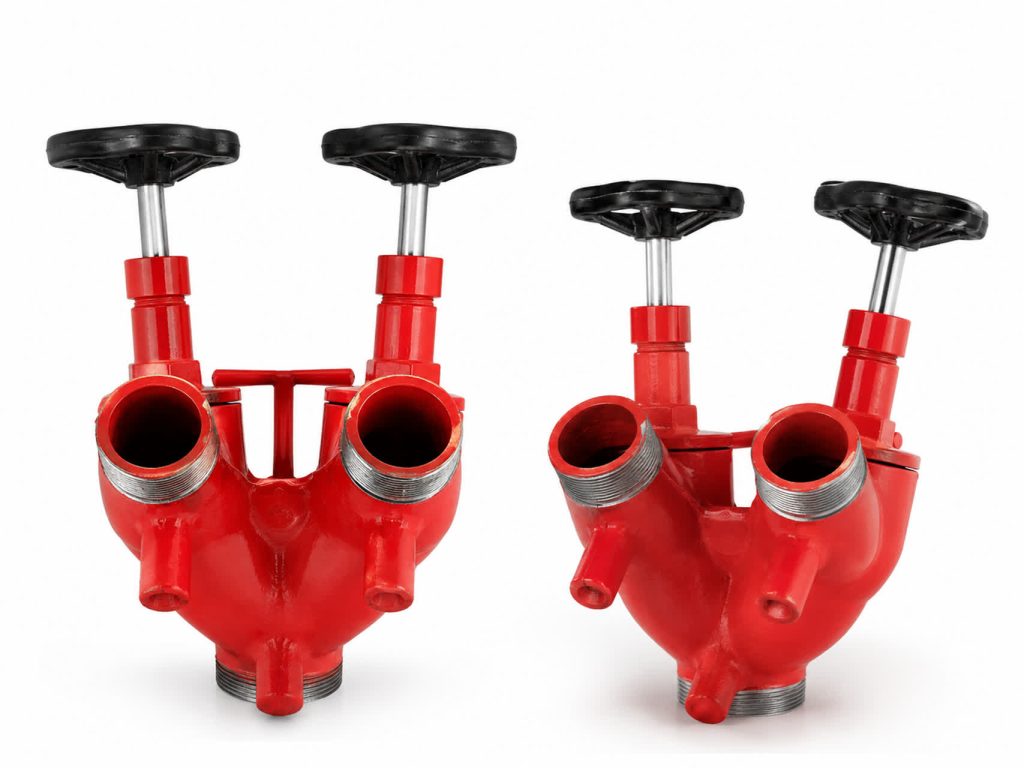

شیر سیامی آتش‌نشانی دو ورودی

اجزای اصلی شیر سیامی

1. بدنه اصلی
   • معمولاً به شکل Y یا U طراحی می‌شود.
   • وظیفه آن ترکیب جریان آب از دو ورودی و هدایت آن به یک خروجی است.
2. دو ورودی (Inlet)
   • در قسمت جلویی قرار دارند.
   • دارای رزوه نری هستند تا کوپلینگ شیلنگ آتش‌نشانی روی آن بسته شود.
   • معمولاً با درپوش زنجیردار محافظت می‌شوند (در تصویر درپوش‌ها نصب نشده‌اند).
3. شیرهای یک‌طرفه (Clapper Check Valve)
   • داخل هر ورودی قرار دارند.
   • مانع برگشت آب از یک ورودی به ورودی دیگر می‌شوند.
   • هنگام اتصال دو خودرو آتش‌نشانی، فشار آب هر دو بدون تداخل وارد سیستم می‌شود.
4. خروجی اصلی (Outlet)
   • در قسمت پایین قرار دارد.
   • رزوه نری دارد و به لوله رایزر ساختمان متصل می‌شود.
5. شیرهای تخلیه یا تست
   • دو خروجی کوچک در پایین بدنه دیده می‌شود.
   • برای تخلیه آب باقی‌مانده، تست عملکرد یا جلوگیری از یخ‌زدگی استفاده می‌شوند.
6. دسته‌های مشکی بالای شیر
   • این مدل دارای دو شیر قطع و وصل مجزا است.
   • امکان باز یا بسته کردن هر ورودی را فراهم می‌کنند.

جنس بدنه

بسته به کارخانه سازنده، معمولاً از یکی از مواد زیر ساخته می‌شود:

۱. چدن داکتیل (Ductile Cast Iron)

• رایج‌ترین نوع
• مقاومت بالا در برابر ضربه
• تحمل فشار زیاد
• رنگ‌آمیزی اپوکسی قرمز

۲. برنج (Brass)

• مقاوم در برابر خوردگی
• مناسب مناطق مرطوب
• قیمت بالاتر

۳. برنز (Bronze)

• دوام بسیار زیاد
• مناسب آب دریا و مناطق ساحلی

۴. فولاد ضدزنگ (استیل)

• برای محیط‌های خورنده
• قیمت بالا

در تصویر، با توجه به ظاهر و ضخامت بدنه، احتمال زیاد از جنس چدن داکتیل رنگ‌شده با پوشش اپوکسی قرمز است.

کاربرد شیر سیامی

این شیر برای تزریق آب به سیستم آتش‌نشانی ساختمان استفاده می‌شود.

کاربردها:

• شبکه خشک (Dry Riser)
• شبکه تر (Wet Riser)
• سیستم اسپرینکلر
• سیستم هیدرانت داخلی
• ساختمان‌های بلند
• بیمارستان‌ها
• مراکز خرید
• کارخانه‌ها
• پارکینگ‌های طبقاتی
• برج‌های مسکونی

هنگام آتش‌سوزی، خودرو آتش‌نشانی شیلنگ‌های خود را به دو ورودی این شیر متصل می‌کند و آب را با فشار وارد رایزر ساختمان می‌کند.

ورودی‌ها و خروجی‌ها

ورودی‌ها

• تعداد: ۲ عدد
• معمولاً رزوه ۲.۵ اینچ (65 mm) یا ۲.۵ اینچ NH/BSP بسته به استاندارد
• اتصال شیلنگ آتش‌نشانی

خروجی

• تعداد: ۲ عدد
• معمولاً 2 اینچ یا بسته به طراحی سیستم
• اتصال به رایزر ساختمان

فشار کاری

معمولاً:

• فشار کاری: 12 تا 16 بار
• فشار تست: 24 تا 32 بار
• فشار شکست: بیش از 40 بار (بسته به استاندارد ساخت)

استانداردها

معمولاً مطابق یکی از استانداردهای زیر ساخته می‌شوند:

• NFPA 14
• UL Listed
• FM Approved
• BS 5041
• EN 671 (در برخی مدل‌ها)

مزایا

• امکان اتصال همزمان دو شیلنگ آتش‌نشانی
• افزایش دبی آب ورودی
• جلوگیری از برگشت جریان با شیرهای یک‌طرفه
• مقاومت بالا در برابر فشار
• نصب آسان
• عمر طولانی
• کاهش افت فشار در سیستم

نحوه عملکرد

1. خودرو آتش‌نشانی شیلنگ اول را به ورودی اول متصل می‌کند.
2. در صورت نیاز، شیلنگ دوم به ورودی دوم متصل می‌شود.
3. هر دو جریان وارد بدنه شیر می‌شوند.
4. شیرهای یک‌طرفه از برگشت آب جلوگیری می‌کنند.
5. آب از خروجی پایینی وارد رایزر ساختمان شده و به جعبه‌های آتش‌نشانی یا اسپرینکلرها می‌رسد.

شیر سیامی دو ورودی ۲.۵ اینچ با خروجی ۲ اینچ، بدنه چدن داکتیل با پوشش اپوکسی قرمز و مجهز به شیرهای یک‌ طرفه داخلی می باشد که برای تغذیه شبکه رایزر یا سیستم اطفای حریق ساختمان‌های چندطبقه طراحی شده است.
