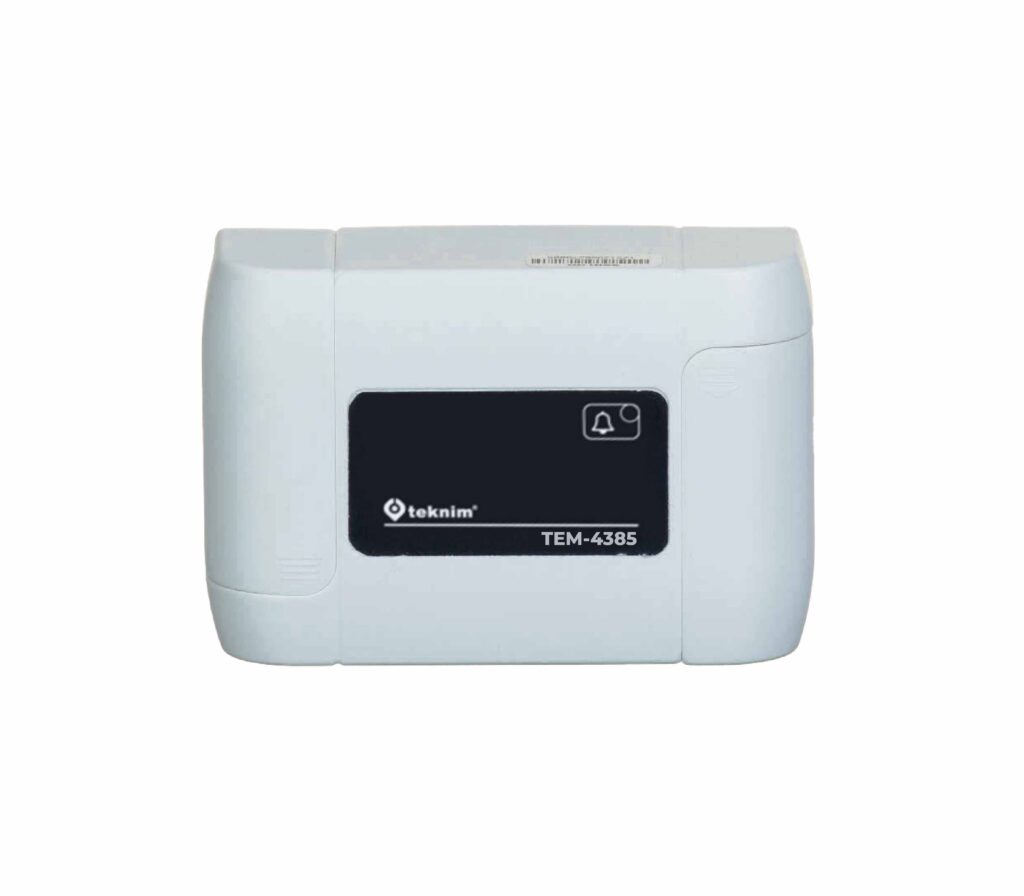

ماژول ترمیناتور خروجی اطفاء تکنیم Teknim TEM-4385 (نظارت End of Line بر اتصال کوتاه و قطع مدار)

در سیستم‌های اطفاء حریق، خروجی که مسئول ارسال فرمان الکتریکی به سولنوئید شیر تخلیه گاز (مانند CO2، FM200، Novec 1230) یا اکچوئیتور سیستم‌های آب‌پاش و اسپرینکلر است، باید همواره تحت نظارت باشد. هرگونه قطع سیم، اتصال کوتاه یا خوردگی در این مسیر می‌تواند منجر به عدم عملکرد سیستم در زنگ خطر شود. ماژول TEM-4385 با استفاده از مقاومت‌های End of Line و مدار نظارتی داخلی، سلامت این مسیر حیاتی را به پنل TEP-4300 گزارش می‌دهد.

ساختار و اتصالات:

ماژول TEM-4385 دارای ترمینال‌های پیچی استاندارد برای اتصال به خروجی اطفاء پنل (+ و -) و ترمینال‌های خروجی برای اتصال به سولنوئید یا اکچوئیتور (Sel/Act و Next Line) است. در حالت استاندارد، یک ماژول TEM-4385 به یک سولنوئید متصل می‌شود. اما این ماژول قابلیت زنجیر شدن (Daisy Chain) دارد؛ به این معنی که می‌توان چند ماژول را پشت سر هم متصل کرد تا چند سولنوئید را به‌صورت همزمان تحریک نمود.

محدودیت‌های مقاومتی:

برای عملکرد صحیح نظارت End of Line، مقاومت هر سولنوئید نباید از حد مجاز پایین‌تر باشد:
حداقل مقاومت هر سولنوئید: 30 اهم
حداقل مقاومت هر اکچوئیتور: 8 اهم
در صورت استفاده از 2 سولنوئید، حداقل مقاومت مجموع: 60 اهم
اگر مقاومت بار متصل کمتر از این مقادیر باشد، پنل خطای Short Circuit یا Extinguishing Output Fault را نمایش می‌دهد.

نظارت بر خط:

در حالت عادی، جریان کمی از طریق مقاومت EOL در ماژول عبور کرده و پنل وضعیت Normal را نشان می‌دهد. اگر سیم‌های خروجی به یکدیگر اتصال کوتاه شوند (Short Circuit)، جریان افزایش یافته و پنل بلافاصله خطا را گزارش می‌دهد. اگر سیم‌ها قطع شوند (Open Circuit) یا سولنوئید بسوزد، جریان قطع شده و پنل وضعیت Open Circuit را نشان می‌دهد. این نظارت دائمی تضمین می‌کند که در زمان آتش‌سوزی، فرمان اطفاء بدون نقص به سیلندر منتقل شود.

نصب و کاربرد:

ماژول در یک محفظه پلاستیکی فشرده و مقاوم نصب شده و می‌تواند در داخل جعبه پنل TEP-4300 یا در نزدیکی سیلندر اطفاء (با رعایت فاصله مجاز کابل) نصب گردد. استفاده از این ترمیناتور در سیستم‌های اطفاء گازی ضروری است، زیرا عدم تخلیه گاز در زمان آتش‌سوزی می‌تواند منجر به خسارات جانی و مالی گسترده شود.
نحوه کار در فرآیند اطفاء:
هنگامی که پنل TEP-4300 فرآیند اطفاء را آغاز می‌کند، ولتاژ 24VDC از طریق خروجی اطفاء و ماژول TEM-4385 به سولنوئید اعمال می‌شود. پس از تحریک سولنوئید، شیر تخلیه باز شده و گاز اطفاء وارد فضای محافظت‌شده می‌شود. اگر Flow Switch در مسیر نصب شده باشد، پنل از طریق ورودی نظارتی Flow Switch، جریان گاز را تشخیص داده و وضعیت Released را نمایش می‌دهد.
