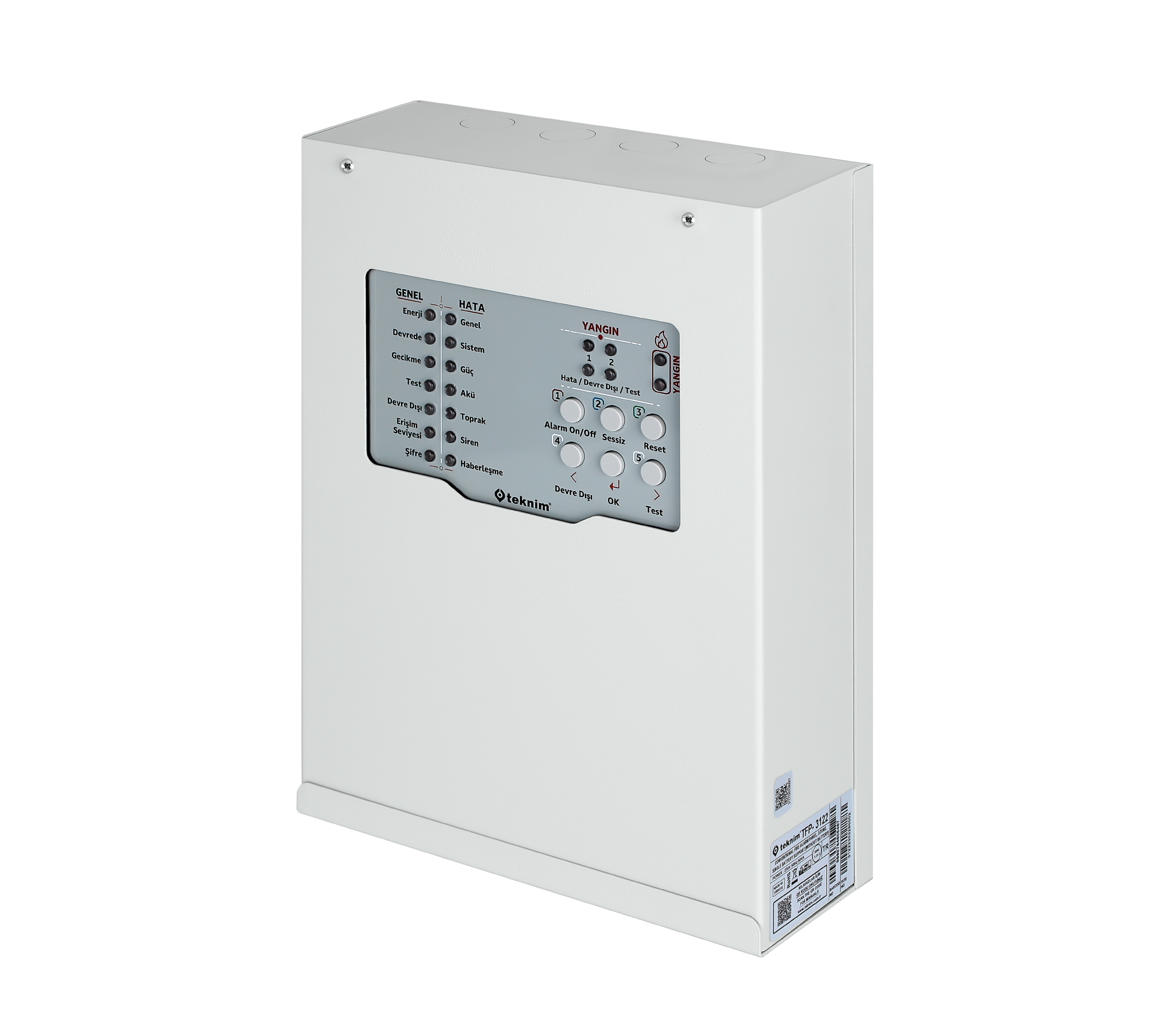

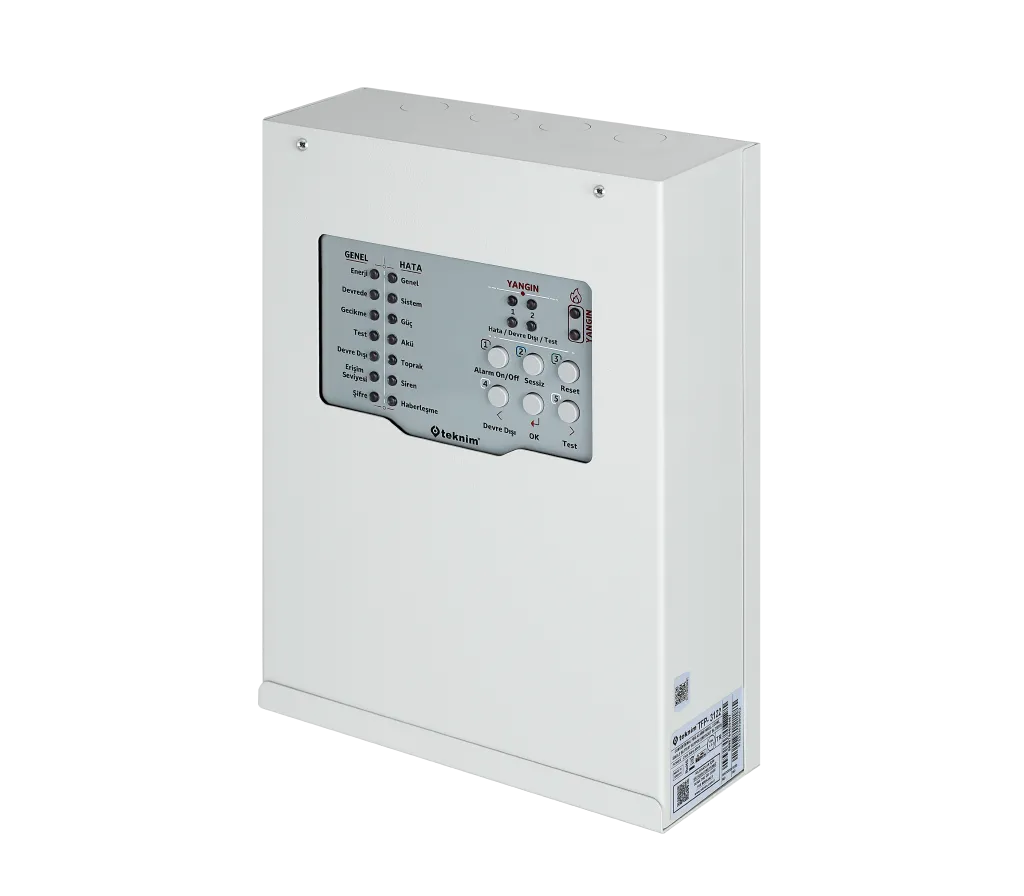

کنترل پنل اعلام حریق متعارف 2 زون مدل TFP-3122

مشخصات عمومی کنترل پنل اعلام حریق متعارف 2 زون مدل TFP-3122

• مطابق با استانداردهای EN 54-2 و EN 54-4
• پشتیبانی از ۲ زون، هر زون تا ۳۲ دتکتور.
• قابلیت تشخیص هشدار دکمه‌ای و دتکتوری.
• کنترل و دریافت اطلاعیه‌ها از طریق مرورگر وب یا اپلیکیشن موبایل با ماژول‌های TXM-5271 (اترنت) یا TXM-5474 (LTE).
• ارسال پیامک هشدار با ماژول TXM-5474 LTE.
• قابل برنامه‌ریزی با تاخیر عمومی بین ۱ تا ۱۰ دقیقه.
• برنامه‌ریزی ساده با کدهای عملیاتی.
• نمایشگرهای LED برای هر زون: حریق، خطا/غیرفعال، تست.
• سیستم شارژ هوشمند برای افزایش عمر باتری و محافظت از آن در ولتاژ کمتر از ۱۰.۵ ولت.
• تست زون ها با مقاومت انتهای خط برای جلوگیری از اتصال اشتباه.
• خروجی برق کمکی: ۲۴ ولت DC، ۳۰۰ میلی‌آمپر، فیوزدار.
• رله‌ها:
• ۱ رله هشدار NC/NO (برای دکمه و دتکتور)
• ۱ رله خطا NC/NO (خطای برق، زون، باتری)
• قابلیت غیرفعال کردن زون خاص.
• جعبه فلزی با منبع تغذیه سوئیچینگ.
• استفاده با ۱ باتری ۱۲ ولت ۷ آمپر.

کنترل پنل مدل TFP-3122 از 2 زون و در هر زون از حداکثر 32 دیتکتور و شاسی دستی متعارف پشتیبانی می کند . این محصول با بدنه فلزی ، نصب آسان ، و کارآیی بالا اولین انتخاب حرفه ای ها است.

• دانلود کاتالوگ مدل TFP-3122 تکنیم متعارف دو زون (pdf)
• دانلود منوال کنترل پنل متعارف تکنیم سری TFP-312x
• دانلود گواهی استاندارد 1922-cpr-1994 کنترل پنل متعارف تکنیم مدل 3122 و گواهی استاندارد annex کنترل پنل تکنیم

معرفی محصول

کنترل پنل اعلام حریق متعارف 2 زون مدل tfp-3122 با ویژگی‌های منحصر به فرد و قابلیت‌های پیشرفته، انتخاب ایده‌آلی برای سیستم‌های اعلام حریق در محیط‌های مختلف است. این محصول مطابق با استانداردهای بین‌المللی EN 54-2 و EN 54-4 طراحی شده و به منظور فراهم آوردن امنیت و اطمینان در برابر خطرات آتش‌سوزی، به‌ویژه در مکان‌های تجاری و صنعتی، مورد استفاده قرار می‌گیرد.

مشخصات فنی – TFP-3122

تغذیه (Supply)

• ولتاژ: 230 / 110 VAC (+10% / -15%)

• فرکانس: 50 / 60 Hz (±5%)

• فیوز ورودی اصلی: 2A

• ولتاژ خروجی: 24 VDC ±2%

• فیوز خروجی: 1.5A

• نوع کابل: 3 × 1.5mm² (فاز، نول، زمین)

• باتری: 1 × 12V، 7Ah خشک و ضد نشت (توصیه: Yuasa NP7-12)

• ولتاژ قطع باتری: 10.5 V

• خطای مقاومت داخلی باتری: مقاومت > 2.2 اهم

• بیشترین جریان مصرفی از باتری: 900 mA (زمانی که برق اصلی قطع باشد)

• ولتاژ شارژ: 13.6 VDC (در 25°C، وابسته به دما)

• جریان شارژ: 500 mA

خروجی‌ها (Outputs)

• خروجی آژیر تحت نظارت: 1 × 24VDC (توجه: جریان خروجی نباید از 900 mA تجاوز کند)

• فیوز آژیر: 1 × 300 mA

• مقاومت انتهای خط آژیر: 4K7 Ω، ±5%، 1/4W

• رله خطای عمومی: 1 × NC/NO خشک، 30V، 2A

• رله هشدار: 1 × NC/NO خشک، 30V، 2A

• خروجی کمکی (AUX): 1 × 300 mA

• نوع کابل خروجی‌ها: 2 × 0.8mm² یا 2 × 1.5mm² توصیه شده

اطلاعات مناطق (Zone Information)

• تعداد مناطق: 2

• تعداد دتکتورها: 32 دتکتور در هر منطقه

• ولتاژ خروجی هر منطقه: 24VDC

• حداکثر جریان خروجی هر منطقه (کوتاه‌مدت): 54 mA

• مقاومت کابل: حداکثر 40 Ω

• طول کابل: حداکثر 1.5 km با کابل 1.5mm²

• مقاومت انتهای خط: 4K7 Ω، ±5%، 1/4W

• نوع کابل منطقه: 2 × 0.8mm²، 2 × 1.0mm²، 2 × 1.5mm² توصیه شده، 2 × 2.5mm²

شرایط محیطی (Environmental Conditions)

• دمای کاری: -10°C تا +55°C (14°F تا 131°F)

• رطوبت: حداکثر 95% RH

• کلاس حفاظتی: IP30

مشخصات مکانیکی (Mechanical)

• جنس بدنه: فلزی، با بافت RAL7035

• ابعاد (ارتفاع × عرض × عمق): 300 × 220 × 85 mm

• وزن (بدون باتری): 2.15 kg

مزایا

• بدنه فلزی مقاوم: طراحی محکم و مقاوم برای استفاده طولانی‌مدت.
• نصب آسان: طراحی کاربرپسند برای نصب سریع و بدون دردسر.
• کارآیی بالا: عملکرد عالی در شرایط مختلف برای تأمین امنیت و حفاظت.
• پشتیبانی از شاسی دستی متعارف: سازگاری با شاسی‌های دستی متعارف برای واکنش سریع به وضعیت‌های اضطراری.

نتیجه‌گیری

کنترل پنل اعلام حریق متعارف 2 زون مدل tfp-3122 با ویژگی‌های پیشرفته و طراحی کاربرپسند، مناسب برای انواع محیط‌های تجاری و صنعتی است. این محصول با تضمین کیفیت و قابلیت اطمینان بالا، انتخابی هوشمندانه برای حفاظت از محیط‌های حساس و مهم است.

برای اطلاعات بیشتر و خرید این محصول، لطفاً با نمایندگان فروش ما تماس بگیرید و از مشاوره‌های تخصصی ما بهره‌برداری کنید.
