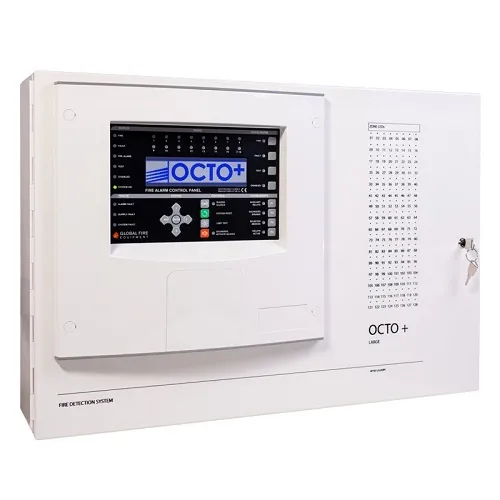

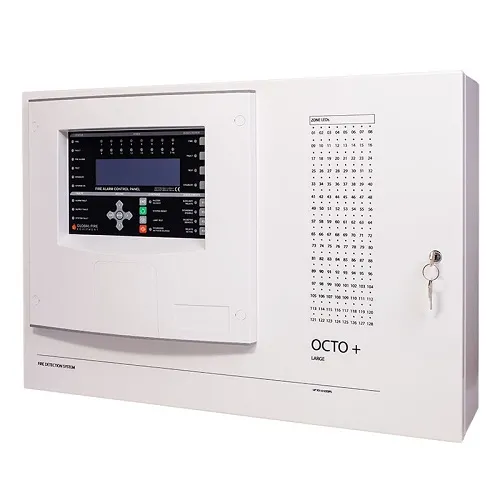

کنترل پنل سیستم اعلام حریق مدل OCTO+ LB

کنترل پنل سیستم‌ اعلام حریق OCTO+ LB با 4 تا 12 لوپ

کنترل پنل اعلام حریق OCTO+ بر پایه سیستم جهانی شناخته شده JUNO NET ساخته شده است و اکنون از یک راه‌حل پیشرفته شبکه‌ای با قابلیت پیوند به پیوند و چند مستر بهره می‌برد. این راه‌حل جدید به نام «شبکه چمپیون» (Chameleon Network) امکان مقاومت فوق‌العاده‌ای در سیستم‌های توزیع شده بسیار بزرگ را فراهم می‌کند.

در سیستم شبکه چمپیون، هر نود شبکه (NODE) در حافظه پیکربندی داخلی خود، تمام اطلاعات سیستم را دارد. به این ترتیب، در صورت وقوع نادر از دست رفتن ارتباط، هیچ افت عملکردی در عملکردهای فردی نودها مشاهده نمی‌شود.

پیکربندی شبکه معمولاً به صورت حلقه بسته یا دارای مسیرهای فیزیکی چندگانه برای افزونگی ارتباطی تنظیم می‌شود که می‌تواند از رسانه‌های RS422 یا فیبر نوری استفاده کند. همچنین می‌تواند از رابط‌های اترنت استفاده کند که می‌تواند از زیرساخت‌های شبکه موجود بهره‌برداری کند.

شبکه چمپیون می‌تواند تا 32 واحد NODE+ را پشتیبانی کند. هر OCTO+ LB (جعبه بزرگ) می‌تواند از 4 تا 12 لوپ قابل آدرس‌دهی پشتیبانی کند که مجموعاً 128 لوپ را در یک سیستم واحد فراهم می‌آورد. به طور طبیعی، این پنل همچنین از دسترسی از راه دور با رابط گرافیکی اختصاصی ODYSSEY و همچنین ادغام با سیستم‌های مدیریت ساختمان شخص ثالث از طریق خروجی Modbus پشتیبانی می‌کند.

نمایشگر LCD با پس‌زمینه نورانی گرافیکی این پنل، امکان استفاده از هر نوع شخصیت یا نماد گرافیکی سفارشی را فراهم می‌کند و از چندین زبان پشتیبانی می‌کند. این نمایشگر قابلیت نمایش عناصر تصویری و قابل تنظیم را نیز دارد.

این پنل در یک جعبه بزرگ از آلومینیوم قرار دارد که شامل منبع تغذیه (PSU)، نمایشگر جلو برای نمایش وضعیت تجهیزات C&I، واحد NODE+ با کارت لوپ نصب شده و رابط‌های شبکه در صورت نیاز می‌باشد. در این جعبه فضای کافی برای دو باتری سربی اسید محبوس 24 ولت 12 آمپر وجود دارد که به طور کامل برای تأمین 72 ساعت تأمین برق به NODE+ و دستگاه‌های مرتبط با ZEOS که مصرف جریان بسیار پایینی دارند، کافی است (برای محاسبه مصرف باتری و لوپ از نرم‌افزار LOOP & BATTERY CALCULATOR ما استفاده کنید که به صورت رایگان از طریق وب‌سایت ما در دسترس است).

برنامه‌ریزی «علت و اثر» و همچنین پیکربندی‌های خاص مشتری می‌تواند با استفاده از ابزار نرم‌افزاری CHAMELEON CONNECTOR بارگذاری شود. این کار از طریق اتصال USB انجام می‌شود. سپس پنل به‌روزرسانی شده می‌تواند همان پیکربندی را به سایر پنل‌های شبکه چمپیون پخش کند.

ویژگی‌ها:

• قابلیت گسترش از 4 تا 12 لوپ
• اتصال به پنل‌های تکرارکننده از طریق رابط‌های RS422، فیبر نوری یا TCP/IP چمپیون
• حداکثر 125 دستگاه در هر لوپ (500 دستگاه در هر نود)
• تا 95 عدد زنگ قاعده‌ای فوق‌العاده کم جریان VULCAN 2 (با محدودیت آدرس 32 عدد) در هر لوپ
• 32 آدرس زنگ قابل برنامه‌ریزی به‌طور جداگانه در هر لوپ
• پشتیبانی کامل از دستگاه‌های خودآدرس‌دهی
• حداکثر 6 رله خروجی آتش (تغییر وضعیت) و 3 رله خطا (NC)
• حداکثر 6 خروجی آلارم معمولی (قابل برنامه‌ریزی به‌طور جداگانه)
• لوپ‌های کاملاً نظارت شده برای یکپارچگی بالا OC / SC
• 384 ناحیه کاملاً قابل برنامه‌ریزی در تمامی لوپ‌ها
• 512 گروه زنگ کاملاً قابل برنامه‌ریزی در تمامی لوپ‌ها
• 512 گروه I/O در تمامی لوپ‌ها
• چاپگر داخلی (اختیاری)
• قابل استفاده با پروتکل دیجیتال ZEOS
• سازگار با تمام ماژول‌های جانبی
• برنامه‌ریزی از طریق صفحه کلید لمسی یکپارچه یا نرم‌افزار متصل PC (سازگار با WIN و MAC)
• پشتیبانی از چندین زبان (قابل انتخاب از منو)
• نشانگرهای منطقه آتش 128 LED یکپارچه (در بلوک‌های 64 LED در دسترس)
• قابلیت یادگیری خودکار دوستانه برای نصاب

مشخصات فنی:

• ولتاژ تغذیه: 90V AC تا 230V AC
• تأمین DC اولیه: 28.5V DC @ 7.5 A (حداکثر) / 28.5V DC @ 10 A (حداکثر)
• تأمین DC ثانویه: 21.6V DC حداقل – 27.2V DC حداکثر – شارژر باتری: 27.5V DC
• باتری‌ها (داخلی): 2 x 24V 12 AH (حداکثر)
• جریان در حالت بی‌بار (بدون دستگاه): 75mA / 125mA / 175mA (برای 4، 8 و 12 لوپ)
• خروجی برق AUX: 24V DC: 900 mA کل (300 mA هر نود، حداکثر 3 خروجی سوئیچ شده)
• حداکثر جریان خروجی لوپ: 4 تا 12 لوپ – حداکثر 165 mA در حالت بی‌بار برای هر لوپ / حداکثر 900mA در حالت اوج برای هر لوپ
• توپولوژی لوپ: کلاس A یا B
• کابل دتکتور: Firetuf 2 x 1.5 / حداکثر 2,000 متر یا 2 x 2.5mm / حداکثر 3,000 متر
• مدارات زنگ معمولی: حداکثر 6500 mA جریان حداکثر برای هر دو مدار – کاملاً نظارت شده
• رله‌های AUX FIRE: تا 6 عدد با ارزیابی 2A @ 30V DC مقاومتی / 0.5A @ 120V AC مقاومتی / 0.25A @ 240V AC مقاومتی
• رله‌های AUX FAULT: تا 3 عدد با ارزیابی 2A @ 30V DC مقاومتی / 0.5A @ 120V AC مقاومتی / 0.25A @ 240V AC مقاومتی
• نمایشگر LCD گرافیکی: 240×64 پیکسل با پس‌زمینه آبی
• LED های منطقه: حداکثر 128 LED منطقه / بلوک‌های 64 LED
• کانال‌های ارتباطی: 3x پورت ارتباطی قابل پیکربندی و برای هر نود
• خروجی BMS: ODYSSEY (نرم‌افزار گرافیکی)، TCP IP-WEB (نظارت از راه دور وب)، MODBUS RTU، ESPA 4.4.4
• اتصال نرم‌افزار: USB نوع B
• لاگ رویداد: 10,000 پیام
• دما در حین کار / ذخیره‌سازی: -10ºC تا 50ºC
• رطوبت: حداکثر 85% RH غیر متراکم
• محافظت: IP30
• ابعاد: 610 (طول) x 420 (ارتفاع) x 179.1 (عرض) میلی‌متر
• وزن: 6.1 کیلوگرم (بدون باتری‌ها)
• رنگ: سفید (RAL 9003) یا قرمز (RAL 3001)

مدل‌های OCTO+ با ظرفیت‌های مختلف:

• OCTO+ 4Loops LB PSU: 4.5A
• OCTO+ 5Loops LB PSU: 4.5A
• OCTO+ 6Loops LB PSU: 4.5A
• OCTO+ 7Loops LB PSU: 4.5A
• OCTO+ 8Loops LB PSU: 4.5A
• OCTO+ 9Loops LB PSU: 7.5A
• OCTO+ 10Loops LB PSU: 7.5A
• OCTO+ 11Loops LB PSU: 7.5A
• OCTO+ 12Loops LB PSU: 7.5A
