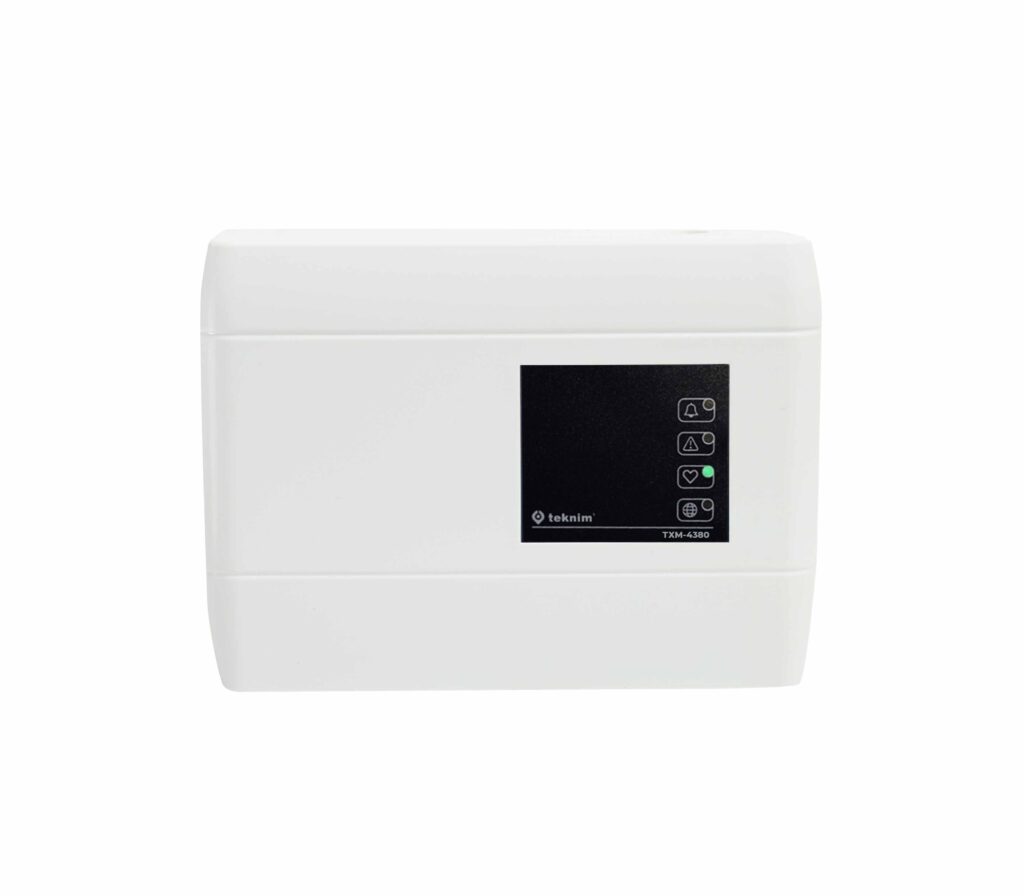

ماژول توسعه I/O تکنیم Teknim TXM-4380 (2 ورودی نظارتی، 4 خروجی رله، ارتباط RS-485)

در پروژه‌های پیچیده اطفاء حریق، پنل اصلی TEP-4300 ممکن است به ورودی یا خروجی بیشتری برای مدیریت تجهیزات جانبی نیاز داشته باشد. ماژول TXM-4380 این خلأ را پر می‌کند. این ماژول روی بستر ماژول (Module Bed) داخل جعبه پنل یا در نزدیکی آن نصب شده و از طریق کابل 4 سیمه (A, B, V+, GND) به ترمینال Expander Module پنل متصل می‌شود.

ورودی‌های نظارتی:

دو ورودی نظارتی روی برد ماژول قابلیت دریافت سیگنال از دستگاه‌هایی مانند شستی اضطراری توقف (Emergency Abort)، شستی نگهداشت (Emergency Hold)، شستی آزادسازی دستی (Manual Release) یا هر سنسور دیگری با خروجی تماس خشک را دارند. هر ورودی با مقاومت‌های End of Line نظارت شده و در صورت قطع یا اتصال کوتاه، خطا از طریق پنل اصلی گزارش می‌شود.

خروجی‌های رله:

چهار رله خروجی با کنتاکت‌های Normally Open/Normally Close قابل تنظیم هستند. هر رله می‌تواند برای کنترل تجهیزات خارجی مانند دمپرهای هوا، فن‌های تخلیه دود، چراغ‌های هشدار، درب‌های آتش‌نشانی یا سیستم‌های HVAC برنامه‌ریزی شود. از طریق منوی Engineering در پنل TEP-4300، هر رله می‌تواند به یکی از رویدادهای سیستم مانند Fire (آتش)، Extinguishing Activated (فعال شدن اطفاء)، Gas Released (تخلیه گاز)، First Stage (مرحله اول)، Second Stage (مرحله دوم) یا Fault (خطا) نسبت داده شود.

آدرس‌دهی و شبکه:

روی برد ماژول، سوئیچ‌های آدرس‌دهی قرار دارند که امکان تعریف آدرس 1 تا 8 را فراهم می‌کنند. در یک خط ارتباطی RS-485 می‌توان تا 8 ماژول TXM-4380 را به صورت Daisy Chain متصل کرد، بدون آنکه دو ماژول آدرس یکسان داشته باشند. پس از تغییر آدرس، دکمه Reset روی ماژول باید فشار داده شود تا آدرس جدید ثبت گردد.

پیکربندی از طریق پنل:

تمامی ورودی‌ها و خروجی‌های ماژول از طریق منوی I/O Expander در TEP-4300 قابل پیکربندی هستند. برای هر ورودی می‌توان مشخص کرد که فعال (Active) یا غیرفعال باشد، و برای هر خروجی می‌توان رویداد محرک (Event Condition) و نوع سیگنال (Continuous یا Intermittent) را تعیین کرد. این انعطاف‌پذیری بالا به طراحان سیستم اجازه می‌دهد بدون نیاز به تغییر سخت‌افزار پنل اصلی، منطق کنترلی پیچیده‌ای پیاده‌سازی کنند.

کاربردها:

گسترش ورودی‌های نظارتی در سیستم‌های اطفاء گازی چند سیلندری
کنترل دمپرها و فن‌های تخلیه در طبقات مختلف ساختمان
ایجاد خروجی‌های اضافی برای اعلام حریق محلی (Local Fire)
مدیریت سیستم‌های استخراج دود پس از عملیات اطفاء
