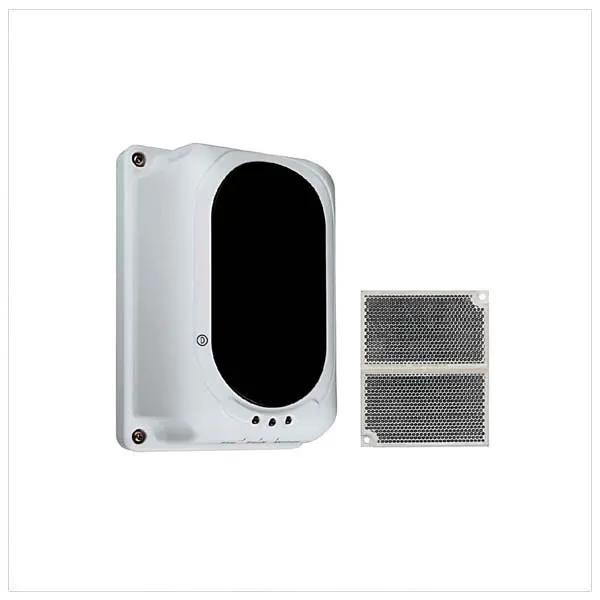

بیم دتکتور انعکاسی متعارف مدل DX7130 Conventional Reflective Beam Detector) DX7130)
بیم دتکتور انعکاسی متعارف مدل DX7130 یک آشکارساز دود خطی برای فضاهای بزرگ مانند سوله‌ها، انبارها، سالن‌های صنعتی و مراکز تجاری است. این دستگاه با استفاده از ارسال و دریافت پرتو مادون قرمز و تحلیل کاهش شدت نور ناشی از دود، وقوع حریق را در مراحل اولیه تشخیص می‌دهد. نصب آسان، پوشش‌دهی گسترده و دقت بالا از ویژگی‌های مهم این دتکتور محسوب می‌شود.
- توضیحات کامل
- مشخصات فنی
- نظرات
بیم دتکتور انعکاسی متعارف مدل DX7130
۱. بررسی کلی (Overview)
عملکرد:
-
بیم دتکتور انعکاسی متعارف مدل DX7130 دارای نشانگر لیزری داخلی و نمایشگر دیجیتال است که تراز کردن (Alignment) را ساده می‌کند.
-
تراز آسان: نشانگر لیزری محل دقیق نصب رفلکتور (آینه) را نشان می‌دهد.
-
نمایشگر دیجیتال: شدت نور واقعی بین آینه و دتکتور را نمایش می‌دهد (چشم غیرمسلح قادر به دیدن آن نیست).
-
محدوده عملکرد: چهار محدوده قابل تنظیم: ۸–۲۰ متر، ۲۰–۴۰ متر، ۴۰–۷۰ متر، ۷۰–۱۰۰ متر.
-
حساسیت: سه سطح تنظیم حساسیت: 2.6dB، 3.8dB، 5.8dB.
-
اصل کارکرد: بر اساس انسداد پرتو مادون قرمز انعکاسی (Reflective Infrared Beam Obscuration).
-
نحوه تشخیص: پرتو مادون قرمز توسط دود مسدود شود، به پنل اعلام حریق اطلاع می‌دهد.
۲. ویژگی‌ها و مزایا (Features and Benefits)
| ویژگی | توضیح |
|---|---|
| استاندارد | EN54-12، انطباق با BS 5839 Part 1 (LPCB Pending) |
| تراز آسان | راهنمای دیجیتال و نشانگر لیزری |
| طراحی | یک‌طرفه (Single-ended) با آینه انعکاسی |
| پوشش دهی | نظارت ۸ تا ۱۰۰ متر با چهار محدوده |
| تنظیمات | سه سطح حساسیت قابل تنظیم |
| پردازنده | ریزپردازنده داخلی (Microprocessor) |
| عیب‌یابی | عملکرد خود-عیب‌یابی (Self-diagnosis) |
| جبران‌سازی خودکار | جبران گرد و غبار، آلودگی، جابجایی و فرسودگی فرستنده |
| رله‌ها | رله‌های اعلام حریق و خطا |
| ظاهر | طراحی زیبا و کاربرپسند |
۳. مشخصات فنی (Technical Specification)
| مشخصه | توضیح |
|---|---|
| استانداردها | EN54-12, BS 5839 Part 1:2002 (LPCB Pending) |
| ولتاژ کاری | ۲۰–۲۸ ولت DC |
| جریان آماده‌به‌کار | ۲۳ میلی‌آمپر |
| جریان راه‌اندازی | ۵۶ میلی‌آمپر |
| جریان هشدار | ۳۳ میلی‌آمپر |
| ظرفیت رله | NC/NO، ۲ آمپر، ۳۰ ولت DC |
| زاویه مسیر پرتو | ±0.4° |
| زمان ریست | < ۲ ثانیه |
| تنظیم حساسیت | سطح ۱: 2.6 dB, سطح ۲: 3.8 dB, سطح ۳: 5.8 dB |
| طول مسیر پرتو | بازه ۱: ۸–۲۰m, بازه ۲: ۲۰–۴۰m, بازه ۳: ۴۰–۷۰m, بازه ۴: ۷۰–۱۰۰m |
| جنس/رنگ | ABS / سفید |
| ابعاد | ۱۹۰.۸۷ × ۱۲۶.۸۷ × ۹۱.۹۶ mm |
| وزن | ۴۴۰ گرم (با پایه ۱۳۰ گرم) |
| دمای کاری | −۱۰ تا +۵۰ °C |
| رطوبت | ۰–۹۵٪ RH (بدون میعان) |
| درجه حفاظت | IP30 (با چسب IP66) |
راهنمای LEDها:
-
قرمز (Red): حریق
-
زرد (Yellow): خطا
-
سبز (Green): تراز کردن

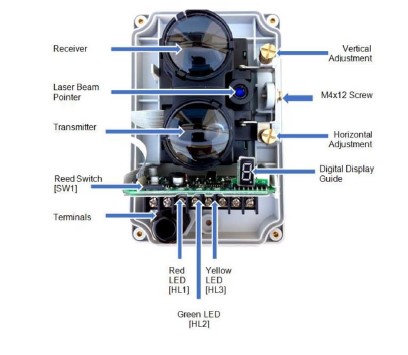

۴. نام‌گذاری اجزا و محل‌ها (Names and Locations)
| جز | توضیح |
|---|---|
| Receiver | گیرنده سیگنال بازگشتی |
| Transmitter | فرستنده پرتو مادون قرمز |
| Laser Beam Pointer | لیزر برای هدف‌گیری دقیق |
| Digital Display Guide | نمایشگر دیجیتال شدت نور |
| Vertical Adjustment | پیچ تنظیم عمودی |
| Horizontal Adjustment | پیچ تنظیم افقی |
| Reed Switch [SW1] | سوئیچ مغناطیسی برای تنظیمات خاص |
| Terminals | محل اتصال سیم‌ها |
| LEDs | HL1: قرمز، HL2: سبز، HL3: زرد |
۵. نکات نصب و راه‌اندازی (Installation & Commissioning)
۵.۱. نصب فیزیکی
-
دتکتور و رفلکتور نزدیک سقف و روی سازه محکم نصب شود.
-
مسیر پرتو باید بدون مانع و در یکی از چهار محدوده عملکرد باشد.
-
از نصب در محیط‌های با تغییر دمای شدید، لرزش زیاد یا نور شدید مستقیم خودداری شود.
۵.۲. تراز کردن
الف. تراز اولیه (Rough Alignment)
-
نصب رفلکتور در فاصله مورد نظر.
-
استفاده از نشانگر لیزری برای هدف‌گیری مرکز رفلکتور.
-
تنظیم مکانیکی پیچ‌های افقی و عمودی.
ب. تراز دقیق (Fine Alignment)
-
مشاهده شدت سیگنال با نمایشگر دیجیتال.
-
بهینه‌سازی با پیچ‌های افقی و عمودی تا حداکثر عدد.
-
روشن شدن LED سبز به معنی تراز موفق.
ج. تنظیم حساسیت
-
انتخاب یکی از سه سطح حساسیت بر اساس محیط:
-
سطح ۱: ۲.۶ dB (بالا)
-
سطح ۲: ۳.۸ dB (متوسط)
-
سطح ۳: ۵.۸ dB (پایین)
-
۶. عیب‌یابی (Faults and Troubleshooting)
| وضعیت | LED | علت / راهکار |
|---|---|---|
| حریق | قرمز | پرتو توسط دود مسدود شده یا تست فعال شده |
| خطا | زرد | تضعیف شدید سیگنال، کثیفی لنز/رفلکتور، جابجایی بیش از حد، خطای داخلی |
| ریست | — | زمان کمتر از ۲ ثانیه برای ریست |
دانلود کاتالوگ به زبان اصلی DX7130-Conventional-Beam-Detector
جهت مطالعه و اطلاعات بیشتر از سایر بیم دتکتور ها به لینک صفحه محصولات بیم دتکتور مراجعه کنید.
📞 تماس و مشاوره
شرکت بهسازان سرای مهرآهنگ به عنوان تولیدکننده و عرضه‌کننده مستقیم تجهیزات ایمنی آتش‌نشانی از جمله:
در سه حوزه تولید، فروش و نصب فعالیت دارد. برای دریافت مشاوره و خرید تجهیزات ایمنی می‌توانید از طریق فروشگاه آنلاین این مجموعه اقدام کنید یا با کارشناسان شرکت تماس بگیرید.
-
وب‌سایت: www.bsma.ir
- صفحه تماس با ما
-
تلفن تماس: 09130204955
-
آدرس دفتر مرکزی: اصفهان – خیابان وحید، مجتمع عزیزخانی، واحد ۳۳
BSMA – بیش از ۳۰ سال تجربه در خدمت ایمنی شما
ایمنی، انتخاب هوشمندانه است
- استاندارد: EN54-12 و BS 5839 Part 1
- ولتاژ کاری: ۲۰ تا ۲۸ ولت DC
- جریان آماده‌به‌کار: ۲۳ میلی‌آمپر
- جریان راه‌اندازی: ۵۶ میلی‌آمپر
- جریان هشدار: ۳۳ میلی‌آمپر
- ظرفیت رله: NC/NO، ۲ آمپر، ۳۰ ولت DC
- محدوده عملکرد: ۸ تا ۱۰۰ متر (چهار بازه قابل تنظیم)
- سطح حساسیت: ۳ سطح (۲.۶dB، ۳.۸dB، ۵.۸dB)
- زاویه مسیر پرتو: ±۰.۴ درجه
- زمان ریست: کمتر از ۲ ثانیه
- دمای کاری: -۱۰ تا +۵۰ درجه سانتی‌گراد
- رطوبت: ۰ تا ۹۵ درصد RH (بدون میعان)
- درجه حفاظت: IP30 (با چسب IP66)
- ابعاد: ۱۹۰.۸۷ × ۱۲۶.۸۷ × ۹۱.۹۶ میلی‌متر
- وزن: ۴۴۰ گرم (با پایه ۱۳۰ گرم)
