بیم دیتکتور رفلکتوری؛ ویژگی‌های ساختاری، نوع کارکرد و نصب

سیستم های تشخیص حریق با ارائه هشدارهای اولیه در صورت وقوع آتش سوزی، نقش مهمی در حفاظت از محیط های بسته ایفا می کنند. بیم دیتکتور رفلکتوری به عنوان یک جزء پیچیده و کارآمد در این سیستم ها بسیار برجسته هستند. آنها با استفاده از فناوری نوری، مزایایی نسبت به سیستم های سنتی دیگر، به ویژه در فضاهای بزرگ یا محیط های چالش برانگیز و با ریسک بالا دارند. این مقاله به بررسی عملکرد، مزایا، کاربردها و پیشرفت‌های بیم دتکتور رفلکتوری می‌پردازد و اهمیت آن‌ها را در سیستم‌های ایمنی آتش‌سوزی ارزیابی می‌کنیم پس به ادامه مقاله توجه فرمایید.

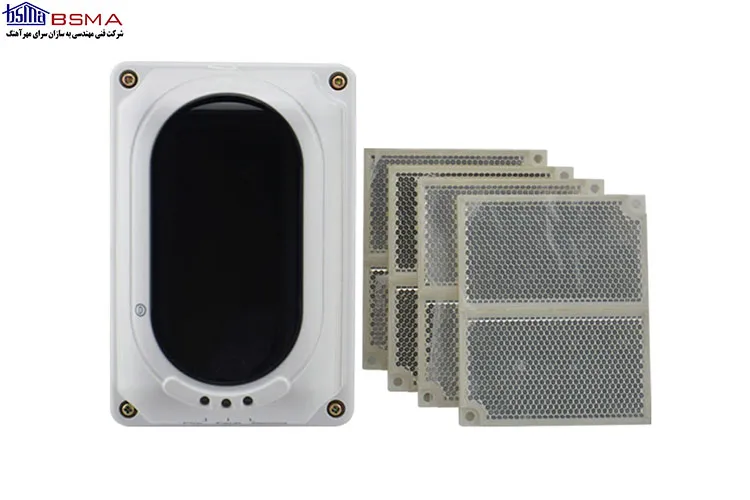

اجزای تشکیل دهنده بیم دیتکتور رفلکتوری

بیم دیتکتور رفلکتوری از چندین جزء کلیدی تشکیل شده اند که برای تشخیص وجود دود یا آتش با هم کار می کنند:

• واحد فرستنده جزء پرتویی از نور مادون قرمز را به سمت سطح بازتابنده ساطع می کند. معمولاً حاوی یک منبع نور، مانند یک LED مادون قرمز، و عناصر نوری برای هماهنگ کردن و هدایت پرتو نور است.
• واحد گیرنده که در مقابل فرستنده قرار دارد، نور منعکس شده از سطح بازتابنده را تشخیص می دهد. این شامل یک ردیاب نوری مانند یک فوتودیود یا ترانزیستور نوری است که شدت نور بازتاب شده را اندازه گیری می کند.
• سیستم تراز نوری به عنوان یک سیستم، تراز مناسب بین واحدهای فرستنده و گیرنده را برای حفظ یکپارچگی مسیر پرتو نور مشخص می کند. تراز دقیق برای تشخیص مناسب بسیار مهم است.
• سطح بازتابی یا رفلکتور بیم دیتکتور، یک سطح روبروی فرستنده است که در آن پرتو نور به سمت گیرنده هدایت می شود و منعکس می شود. این سطح می تواند یک صفحه بازتابنده تخصصی باشد.
• کنترل پنل ها سیگنال ها را از واحد گیرنده دریافت می کند و آنها را پردازش می کند تا مشخص کند که آیا دود یا آتش وجود دارد یا خیر. همچنین در صورت شناسایی، سیستم هشدار یا سیستم اعلام حریق را فعال می کند.

این قطعات در بیم دیتکتور رفلکتوری به طور هماهنگ کار می کنند تا در نهایت بتوانند عوامل آتش را شناسایی کنند. بعد از آنکه بروز حریق مشخص شد سیگنال ها باعث به صدا درآوردن آژیر اعلام حریق می‌شوند. البته اگر به این نوع دستگاه‌ها متصل باشند. نوع عملکرد آنها در قسمت بعد توضیح داده می‌شود.

بیم دیتکتور رفلکتوری چگونه کار می‌کند؟

بیم دیتکتور رفلکتوری که به عنوان دیتکتور دود پرتویی نیز شناخته می شود، بر اساس اصل تشخیص ذرات دود یا سایر موانع در یک پرتو نور عمل می کند. از دو جزء اصلی تشکیل شده است: فرستنده و گیرنده. فرستنده پرتویی از نور را به سمت بازتابنده ای که در مقابل آن قرار دارد ساطع می کند و گیرنده نور بازتاب شده را تشخیص می دهد.

هنگامی که ذرات دود یا سایر موانع وارد مسیر پرتو نور می شوند، نور را پراکنده می کنند و باعث می شوند نور کمتری به گیرنده برسد. گیرنده این کاهش شدت نور را تشخیص می‌دهد و یک سیگنال هشدار وجود دود یا آتش را ایجاد می‌کند.

یکی از مزایای کلیدی بیم دیتکتور رفلکتوری، توانایی آنها در پوشش مناطق بزرگ با یک واحد است که آنها را برای فضاهایی مانند انبارها، آتریوم ها و دفاتر با پلان باز مناسب می کند. آنها همچنین در مقایسه با آشکارسازهای نقطه ای کمتر مستعد هشدارهای کاذب ناشی از گرد و غبار، حشرات یا سایر عوامل محیطی هستند.

آشکارسازهای پرتو انعکاسی برای داشتن عملکرد بهینه نیاز به تراز دقیق در هنگام نصب دارند. نگهداری مناسب، از جمله تمیز کردن منظم لنزها و بازتابنده ها، برای جلوگیری از هشدارهای کاذب و اطمینان از عملکرد مناسب ضروری است.

به طور خلاصه، آشکارسازهای پرتو بازتابی با استفاده از یک پرتو نور و تشخیص تغییرات شدت نور ناشی از ذرات دود یا موانع در مسیر پرتو، تشخیص کارآمد و مؤثر دود را در مناطق بزرگ ارائه می‌کنند. البته تجهیزات دیگری همچون دیتکتور حرارتی و دیتکتور شعله نیز طراحی و ساخته شده‌اند که عملکرد متفاوتی دارند.

نصب بیم دیتکتور رفلکتوری

نصب یک بیم دتکتور رفلکتوری شامل چندین مرحله برای اطمینان از عملکرد مناسب و پوشش بهینه برای تشخیص درست آتش است. ابتدا با در نظر گرفتن عواملی مانند ارتفاع سقف، وجود موانع و شرایط تحت پوشش، مکان مناسبی را برای دیتکتور انتخاب کنید.

پس از تعیین مکان، واحدهای فرستنده و گیرنده را در طرفین مخالف ناحیه نصب کنید و مطمئن شوید که آنها به درستی و رو به روی یکدیگر قرار دارند. برای تشخیص دقیق، پیروی از دستورالعمل‌های سازنده بیم دیتکتور رفلکتوری در مورد فاصله و تراز بودن قطعات بسیار مهم است.

سپس، واحدها را به منبع برق وصل کنید و مطمئن شوید که تمام سیم‌کشی‌ اعلام حریق به درستی نصب و عایق شده‌اند تا از هرگونه خطرات الکتریکی جلوگیری شود. آزمایش کامل سیستم دیتکتور را انجام دهید تا مطمئن شوید که درست کار می کند و می تواند دود یا آتش را به طور دقیق تشخیص دهد.

پس از نصب، بیم دتکتور رفلکتوری را به طور منظم بازرسی و نگهداری کنید تا از عملکرد مداوم اطمینان حاصل کنید. این شامل تمیز کردن قطعات برای جلوگیری از تداخل گرد و غبار یا زباله در تشخیص و انجام آزمایش های دوره ای برای تأیید عملکرد صحیح است.

علاوه بر این، اطمینان حاصل کنید که بیم دتکتور رفلکتوری در سیستم کلی اعلام حریق، از جمله مکانیسم های اطلاع رسانی، یکپارچه شده است. در نهایت، فرآیند نصب، از جمله محل ردیاب و هر روش نگهداری مربوطه را برای مراجعات بعدی ثبت کنید. نکته بسیار مهم دیگری که باید به آن توجه ویژه‌ای شود این است که مراحل نصب دیتکتور اعلام حریق را به افراد با تجربه بسپارید. در واقع آنها به دلیل داشتن پروژه‌های گوناگون می‌دانند که کدام نقطه نصب را انتخاب کنند تا دستگاه بهترین عملکرد را بدون ضریب خطا داشته باشد.
