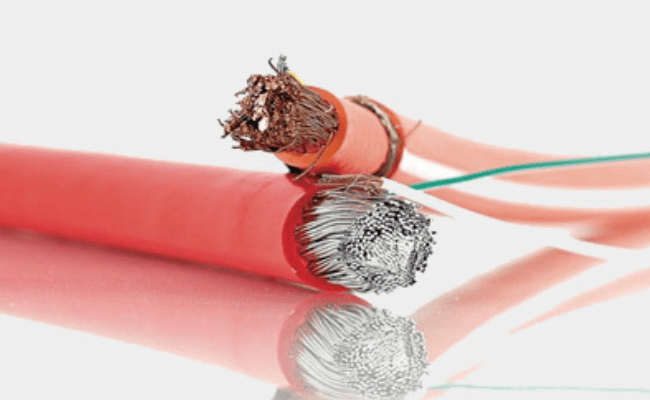

کابل اعلام حریق آدرس‌پذیر: مس بهتر است یا آلومینیوم؟
در سیستم‌های اعلام حریق آدرس‌پذیر (Addressable Fire Alarm System) انتخاب کابل مناسب اهمیت بسیار زیادی دارد. کابل در این سیستم‌ها علاوه بر انتقال تغذیه، وظیفه انتقال سیگنال‌های دیجیتال بین پنل و تجهیزات را نیز بر عهده دارد.
به همین دلیل استانداردهای بین‌المللی و تولیدکنندگان تجهیزات اعلام حریق، استفاده از کابل با هادی مسی را توصیه و در بسیاری موارد الزامی می‌دانند.
در این مقاله تفاوت کابل مسی و کابل آلومینیومی در سیستم اعلام حریق را از نظر استانداردها، عملکرد الکتریکی و ایمنی بررسی می‌کنیم.
استانداردهای کابل سیستم اعلام حریق
استاندارد NFPA 70 و NFPA 72
طبق استاندارد NEC Article 760 که بخشی از استاندارد NFPA 70 است:
- هادی کابل اعلام حریق باید از جنس مس باشد.
- کابل‌ها می‌توانند تک رشته یا افشان باشند.
- حداقل سایز سیم در سیستم اعلام حریق معمولاً 18 AWG در نظر گرفته می‌شود.
این استاندارد در بسیاری از پروژه‌های اعلام حریق در جهان مورد استفاده قرار می‌گیرد.
استاندارد UL 1424
استاندارد UL 1424 کابل‌های اعلام حریق را در سه کلاس تعریف می‌کند:
کابل FPL
کابل عمومی سیستم اعلام حریق برای نصب در مسیرهای معمولی.
کابل FPLR
کابل مناسب برای مسیرهای عمودی ساختمان (Riser).
کابل FPLP
کابل مناسب برای فضاهای پلنوم که نیاز به مقاومت بیشتر در برابر دود و آتش دارند.
در تمام این کابل‌ها هادی باید مسی باشد و کابل باید آزمون‌های ایمنی و مقاومت در برابر آتش را پشت سر بگذارد.
استانداردهای اروپایی EN و BS
در اروپا نیز کابل‌های اعلام حریق باید مطابق استانداردهای زیر باشند:
- BS 5839-1
- EN 54
- BS EN 50200
در این استانداردها کابل‌ها بر اساس زمان حفظ عملکرد در آتش طبقه‌بندی می‌شوند.
کلاس PH30
حفظ عملکرد کابل به مدت 30 دقیقه در آتش.
کلاس PH120
حفظ عملکرد کابل تا 120 دقیقه در شرایط آتش‌سوزی.
در این کابل‌ها معمولاً از هادی مسی همراه با عایق‌های مقاوم در برابر حرارت استفاده می‌شود.
چرا در سیستم اعلام حریق از کابل مسی استفاده می‌شود؟
مس دارای ویژگی‌هایی است که آن را به بهترین گزینه برای کابل‌های اعلام حریق تبدیل می‌کند.
مهم‌ترین مزایا:
- هدایت الکتریکی بسیار بالا
- افت ولتاژ کمتر
- مقاومت بالا در برابر خوردگی
- اتصال پایدارتر در ترمینال‌ها
- عملکرد بهتر در انتقال سیگنال
به همین دلیل تقریباً تمام تولیدکنندگان تجهیزات اعلام حریق استفاده از کابل مسی را توصیه می‌کنند.
مشکلات استفاده از کابل آلومینیومی
اگرچه کابل آلومینیومی قیمت کمتری دارد، اما در سیستم اعلام حریق مشکلات مهمی ایجاد می‌کند.
مهم‌ترین مشکلات:
- مقاومت الکتریکی بیشتر
- افت ولتاژ بالاتر
- اکسید شدن سریع در تماس با هوا
- احتمال شل شدن اتصالات
- حساسیت بیشتر به نویز الکترومغناطیسی
به همین دلیل استفاده از کابل آلومینیومی در بسیاری از پروژه‌های اعلام حریق مورد تأیید استانداردها نیست.
بررسی افت ولتاژ در کابل اعلام حریق
یکی از مهم‌ترین پارامترها در طراحی سیستم اعلام حریق، افت ولتاژ کابل است.
فرض کنیم جریان مدار برابر 0.5 آمپر باشد.
افت ولتاژ تقریبی در کابل‌ها:
طول 50 متر
- کابل مسی 0.75 میلی‌متر: 1.12 ولت
- کابل آلومینیومی 0.75 میلی‌متر: 1.88 ولت
طول 200 متر
- کابل مسی: 4.48 ولت
- کابل آلومینیومی: 7.52 ولت
طول 500 متر
- کابل مسی: 11.2 ولت
- کابل آلومینیومی: 18.8 ولت
همان‌طور که دیده می‌شود افت ولتاژ در کابل آلومینیومی تقریباً 1.7 برابر بیشتر است.
این موضوع می‌تواند باعث اختلال در عملکرد تجهیزات اعلام حریق شود.
اهمیت کابل زوج تابیده در سیستم آدرس‌پذیر
در سیستم‌های آدرس‌پذیر، ارتباط بین تجهیزات و پنل از طریق سیگنال دیجیتال SLC انجام می‌شود.
برای جلوگیری از ایجاد نویز در این سیگنال‌ها از کابل زوج تابیده (Twisted Pair) استفاده می‌شود.
مزایای کابل زوج تابیده:
- کاهش تداخل الکترومغناطیسی
- افزایش پایداری سیگنال
- کاهش خطا در ارتباط تجهیزات
در بسیاری از پروژه‌ها از کابل شیلددار زوج تابیده استفاده می‌شود تا ایمنی ارتباط بیشتر شود.
ساختار کابل مقاوم در برابر حریق
کابل‌های استاندارد اعلام حریق معمولاً دارای ساختار زیر هستند:
- هادی مسی
- عایق مقاوم در برابر حرارت (میکا یا سیلیکون)
- شیلد آلومینیومی برای کاهش نویز
- سیم تخلیه مسی
- روکش LSZH یا HFFR
کابل‌های LSZH در هنگام آتش‌سوزی دود و گاز سمی بسیار کمی تولید می‌کنند و برای ساختمان‌های عمومی مناسب هستند.
مشخصات پیشنهادی کابل اعلام حریق
برای اجرای استاندارد سیستم اعلام حریق آدرس‌پذیر بهتر است کابل دارای مشخصات زیر باشد:
- هادی مسی قلع‌اندود
- سطح مقطع 0.75 تا 1.5 میلی‌متر مربع
- کابل زوج تابیده
- دارای شیلد
- روکش LSZH
- دارای استاندارد UL یا EN
- دارای تاییدیه آتش‌نشانی
مقایسه کابل مسی و آلومینیومی
| ویژگی | مس | آلومینیوم |
|---|---|---|
| هدایت الکتریکی | بسیار بالا | کمتر |
| مقاومت ویژه | کم | بیشتر |
| اکسیداسیون | کمتر | بیشتر |
| پایداری اتصال | بالا | پایین‌تر |
| پذیرش در استانداردها | مورد تأیید | معمولاً غیرمجاز |
| قیمت | گران‌تر | ارزان‌تر |
نتیجه‌گیری
بر اساس استانداردهای بین‌المللی، دستورالعمل تولیدکنندگان و بررسی‌های فنی، بهترین گزینه برای کابل سیستم اعلام حریق آدرس‌پذیر استفاده از کابل مسی زوج تابیده شیلددار مقاوم در برابر حریق است.
استفاده از کابل آلومینیومی ممکن است باعث مشکلات فنی، افزایش افت ولتاژ و حتی رد شدن پروژه در بازرسی آتش‌نشانی شود.
بنابراین برای داشتن یک سیستم ایمن و مطابق استاندارد، استفاده از کابل‌های مسی دارای تاییدیه معتبر توصیه می‌شود.
