محاسبه دبی پمپ آتش نشانی جهت تغذيه جعبه آتش نشاني

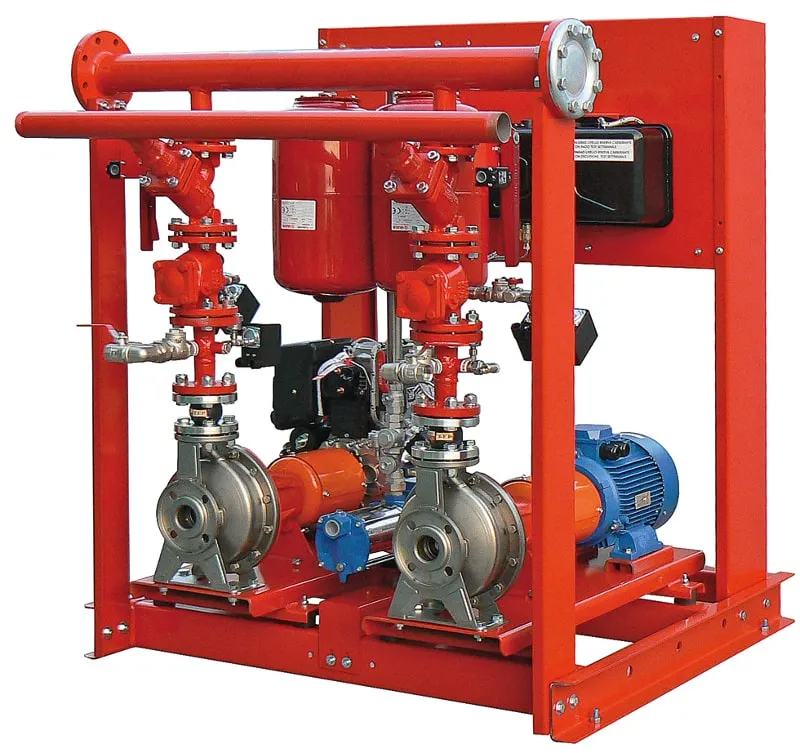

بوستر پمپ آتشنشانی

بوستر پمپ آتشنشانی

بوسترپمپ آتش نشاني چیست؟

محاسبه دبی پمپ آتش نشانی جهت تغذيه جعبه آتش نشاني : بوسترپمپ دستگاهي متشکل از یک یا چند الکتروپمپ است که به طور موازی یه یکدیگر متصل شده اند تا با کاهش فشار سیستم، یک یا چند الکتروپمپ به صورت نوبتی روشن شوند و با افزایش فشار نیز یک یا چند الکتروپمپ به همان ترتیبی که روشن شده اند، خاموش گردند. بوسترپمپ ها از نقطه نظر تثبیت فشار به بوسترپمپ دور ثابت و بوسترپمپ دور متغیر طبقه بندی می شوند.

موارد استفاده از بوسترپمپ

جهت تامین و تنظیم فشار آب در آبرسانی، آتش نشانی و آبیاری فضای سبز در شهرها، شهرک ها، مجتمع های مسکونی، ساختمان های بلند مرتبه، فرودگاه ها، بیمارستان ها، شبکه های مختلف آب شهری، مراکز مختلف صنعتی و آبیاری تحت فشار در مزارع مکانیزه از بوسترپمپ استفاده می شود.

برای محاسبه پمپ آتش نشانی به دو مولفه هد و دبی بوستر پمپ آتش نشانی نیاز داریم.

الف) دبی: (Q)

دبی یک جعبه آتش نشانی در حال کار معادل 50gpm می باشد و با توجه به تعداد جعبه های موجود در ساختمان دبی پمپ برابر است با:

gpm = 50 x n

که در رابطه بالا n برابر تعداد جعبه های آتش نشانی است.

ب) هد : (H)

برای محاسبه هد بوستر پمپ آتش نشانی از رابطه زیر استفاده می کنیم:

Pt = P1 + P2 + P3

افت مسیر P1 = 1.5 x L x 0.04

L: طول مسیر رفت از دهانه بوستر پمپ تا بالاترین جعبه آتش نشانی بر حسب متر

P2 = 42 m: فشار مورد نیاز در سر شلنگ بالاترین جعبه

P3: ارتفاع عمودی بالاترین جعبه از دهانه بوستر پمپ بر حسب متر.

برای محاسبه حجم مخزن ذخیره آب آتش نشاین کافیست عدد دبی بدست آمده برای پمپ را در عدد 30 ضرب کنیم تا حجم منبع بر حسب گالن بدست آید.
