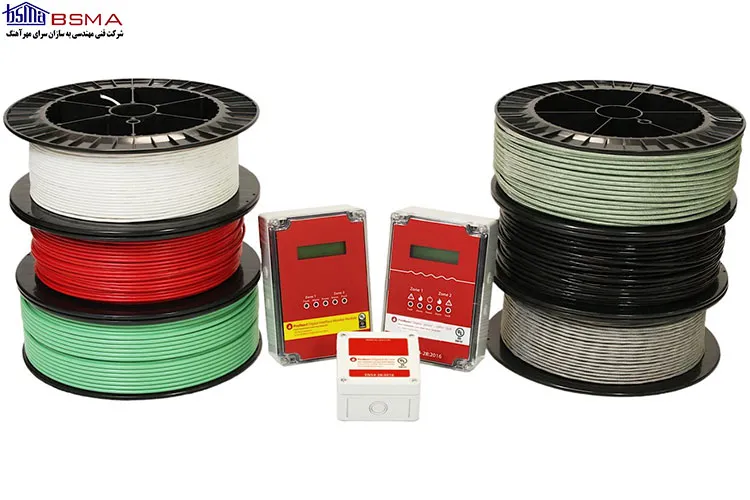

کابل LHD چیست و چگونه حریق را شناسایی می‌کند؟ + انواع آن

در علم آتش نشانی، استفاده از تجهیزاتی که بتوانند به بهترین شکل حریق را شناسایی کنند و در عین حال در فضا به صورت ایمن و با حداقل فضا استفاده شوند، بسیار عالی خواهد بود. کابل LHD یکی از بهترین انواع تجهیزات تشخیص دهنده حریق است که بر اساس ذوب شدن یک روکش ترموپلاستیکی پلیمری کار می‌کند و با تغییر در مقاومت دو سر کابل، حریق را شناسایی خواهد کرد. این کابل که به عنوان یک آشکارساز خطی استفاده می‌شود، می‌تواند در واقع بخشی از سیستم اعلام حریق در پروژه‌های مختلف باشد. تنها می‌بایست نوع مناسب آن را برای پروژه‌های متفاوت انتخاب کرد.

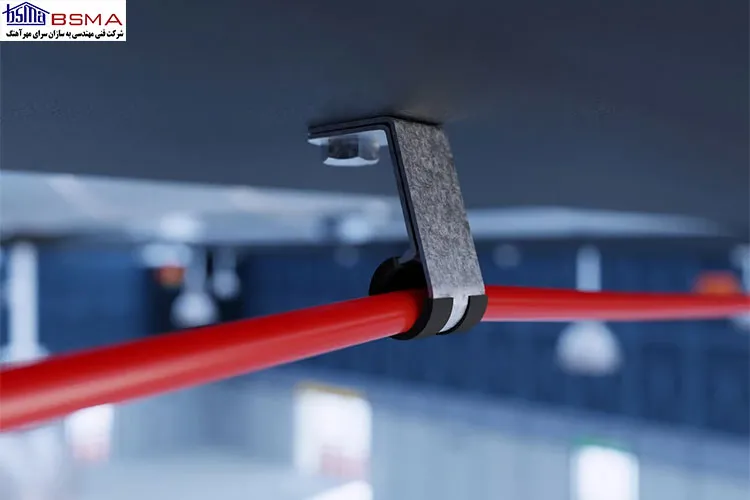

کابل LHD چیست؟

کابل LHD (Linear Heat Detector) یکی از انواع تجهیزات اعلام حریق است که اگرچه با بیم دتکتور خطی متفاوت است؛ اما در واقعیت یک دتکتور حرارت شناخته می‌شود. این کابل‌ها در ظاهر یک کابل معمولی هستند که در ساختمان‌های مختلف استفاده می‌شوند. اما در باطن دارای دو رشته سیم‌اند که میان آن‌ها یک روکش پلیمری قرار گرفته است. این روکش پلیمری ترموپلاستیک و حساس به دما است. به همین خاطر در هنگام مواجهه با دمای بالا ذوب می‌شوند و دیگه هیچ روکشی میان دو سیم وجود ندارد. این اتصال کوتاه ایجاد شده در کابل، نشان دهنده حریق بوده و به همین واسطه آتش سوزی در محل تشخیص داده خواهد شد.

کابل‌های LHD به عنوان یک دتکتور حرارت بسیار ساده در پروژه‌های مختلف صنعتی و غیر صنعتی قابل استفاده‌اند. این کابل‌ها بدون اینکه نیاز به دتکتورهای تشخیص دهنده پیچیده داشته باشند، به راحتی با ایجاد تغییر در مقاومت دو سر سیم، به پنل کنترل کننده اعلام می‌کنند که حریق اتفاق افتاده و باید اطفای حریق در کوتاه‌ترین زمان ممکن انجام شود.

آموزش اعلام حریق ساختمان + نحوه کار و طراحی و زون بندی آن
مطالعه

کابل LHD چیست؟

انواع کابل LHD

کابل LHD به عنوان وسیله‌ای که امکان تشخیص حریق را دارد، می‌تواند با سه مدل مختلف برای پروژه‌های متفاوت مورد استفاده قرار گیرد که در ادامه به آن‌ها اشاره می‌کنیم.

کابل LHD دیجیتال

این نوع کابل، یکی از متداول‌ترین و بهترین انواع دتکتورهای حرارتی خطی است. از دو رشته سیم با یک عایق پلیمری حساس به دما ساخته شده است. دو رشته سیم به کار رفته، وظیفه پایش پیوستگی مدار الکتریکی و کشف حریق را برعهده دارند. بنابراین، هر زمانی که حریق رخ دهد، پوشش پلیمری حساس به دما از بین می‌رود و دو رشته با اتصال کوتاه به یکدیگر متصل خواهند شد. کابل‌های دیجیتال بدون لوکیتور و با کمک مدار زون برای مقاومت فایر و ته خط استفاده می‌شوند. داده‌ای که از این کابل‌ها بدست می‌آید، اتصال کوتاه و مدار باز یعنی 0 و 1 است. با کمک این کابل‌ها، امکان تشخیص محل دقیق حریق وجود ند ارد.

کابل LHD آنالوگ

یکی دیگر از انواع کابل‌های LHD موجود در بازار، کابل آنالوگ است. این کابل‌ها بر مبنای پایش مقاومت خط یعنی امپدانس کار می‌کنند. هر گاه حریقی رخ دهد، این کابل‌ها دچار اتصال کوتاه می‌شوند و دستگاه لوکیتور با اندازه‌گیری امپدانس می‌تواند محل اتصال کوتاه را تشخیص دهد. بنابراین، این کابل‌ها ضمن اینکه حریق را تشخیص می‌دهند، می‌توانند با استفاده از نقشه کابل کشی، محل وقوع حریق را نیز تعیین کنند.

کابل LHD فیبر نوری

این کابل تشخیص حریق در واقع جدیدترین نوع دتکتور حرارتی خطی است. در واقع این کابل‌ها به جای اینکه از فلز تشکیل شده باشند، دارای یک فیبر نوری هستند. زمانی که در یک نقطه از طول این کابل، درجه حرارت بیشتر از محل‌های دیگر شود، نور ارسال شده در آن نقطه از کابل شکسته می‌شود و برگشت پیدا خواهد کرد. دتکتور می‌تواند با توجه به زمان رفت و برگشت و سرعت نور، محل دقیق حریق را تشخیص دهد. دقت این نوع کابل در حد چند سانتی متر بوده و می‌توان آن را با متراژ 5 کیلومتر نیز اجرا کرد.

‎نحوه استفاده از سولو 330 و اسپری تست دود
مطالعه

نحوه نصب و تشخیص محل حریق توسط کابل LHD

کابل‌های LHD، کابل‌های باکیفیت و با قابلیت ساده برای تشخیص حریق هستند که می‌توان آن‌ها را به دو شکل متعارف و آدرس پذیر در محل اجرا نمود. نصب کابل LHD در روش متعارف بسیار ساده و بدون تجهیزات خاصی انجام می‌شود. فقط کافیست که کابل‌ها در جای مناسب قرار بگیرند تا در هنگام حریق با تغییر مقاومت ته سیم و اول سیم، حریق را تشخیص دهند. اما کابل‌هایی که در سیستم تشخیص حریق آدرس پذیر استفاده می‌شوند، دارای یک لوکیتور است که می‌تواند محل ایجاد اتصال کوتاه را شناسایی کند. در این صورت می‌توان تشخیص داد که اتصال کوتاه در چه محلی اتفاق افتاده تا بتوان امدادرسانی را سریع‌تر انجام داد. بنابراین، این کابل‌ها هم می‌توانند به عنوان یک سیستم آشکارساز متعارف و هم به عنوان یک سیستم آشکارساز آدرس پذیر مورد استفاده قرار گیرند.

بازه دمایی قابل تشخیص کابل LHD

بازه دمایی قابل تشخیص کابل LHD

یکی از مهم‌ترین موضوعاتی که باید در هنگام خرید کابل LHD به آن توجه ویژه‌ای داشت، بازه دمایی قابل تشخیص این کابل‌ها است. کابل‌های LHD دارای یک روکش پلیمری هستند که میان دو شاخه کابل قرار می‌گیرند و در هنگام آتش سوزی و افزایش حرارت، این روکش پلیمری ذوب شده و از بین می‌رود. اتصال کوتاه ایجاد شده که منجر به تشخیص حریق می‌شود، به دلیل ذوب شدن و از بین رفتن این روکش است. هر یک از روکش‌های پلیمری میزان مقاومت متفاوتی در برابر حرارت دارند. هر چقدر مقاومت آن‌ها در برابر حرارت بیشتر باشد، دیرتر حریق را شناسایی می‌کنند؛ اما ممکن است در برخی از محیط‌ها به ویژه محیطی‌های صنعتی، آنقدر دمای محیط بالا باشد که عملا استفاده از یک کابل با قابلیت تشخیص حرارت پایین مناسب نباشد.

آموزش استفاده صحیح از کپسول آتش‌نشانی در مواقع اضطراری
مطالعه

از این رو بازه دمایی متفاوتی برای تشخیص در کابل‌های LHD در نظر گرفته شده است. حداقل دمای قابل تشخیص توسط کابل LHD برای حریق، 57 درجه سانتی گراد است. اما در صورت نیاز می‌توان این کابل‌ها را با حساسیت کمتر و با دمای قابل تشخیص بیشتر و در حدود 200 درجه سانتی گراد سفارش داد.

به سازان سرای مهر آهنگ؛ متخصص و مجری تجهیزات آتش نشانی

کابل LHD یکی از انواع کابل‌هایی است که برای تشخیص حریق استفاده می‌شود؛ اما ممکن است در همه شرایط نیازی به اجرای آن نباید. سایر تجهیزات آتش نشانی برای اعلام، تشخیص و اطفای حریق در سایت به سازان سرای مهر آهنگ موجودند که می‌توانید هر کدام از آن‌ها را با قیمت مناسب سفارش دهید و در صورت نیاز از خدمات نصب و اجرای سیستم‌های اعلام حریق استفاده کنید.
