همه چیز در باره گاز FM200

سیستم‌های اطفای حریق FM-200™

در این مقاله سعی ما بر این است همه چیز در باره گاز FM200 را توضیح بدهیم ولی با توجه به وسعت مطالب موارد که در این مقاله نیست در کامنت ها برای ما بنویسد حتما اضافه خواهد شد .FM-200™ که با نام HFC-227ea نیز شناخته می‌شود، یک عامل اطفای حریق پاک برای آتش‌های کلاس A، B، و C است و با استاندارد NFPA 2001 مطابقت دارد. این عوامل پاک سریع و مؤثر عمل کرده، برای استفاده در محیط‌های دارای افراد ایمن بوده و پس‌مانده‌ای باقی نمی‌گذارند.

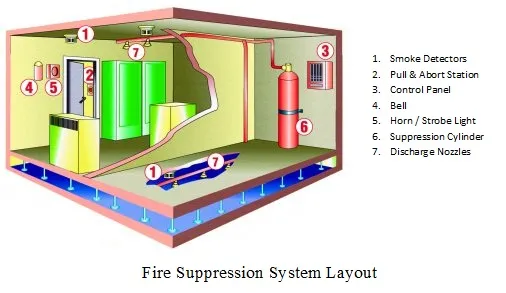

در تصویر بالا

1. دیتکتور دود
2. ایستکاه توقف اضطراری اطفاء
3. کنترل پنل
4. زنگ اظفاء
5. آژیر استروب
6. سیلندر حاوی گاز fm200
7. نازل اطفاء

عملکرد FM-200™

FM-200™ با اختلال در مثلث آتش که شامل گرما، اکسیژن و منبع سوخت است، آتش را خاموش می‌کند. این ماده با حذف گرما یا رادیکال‌های آزاد، واکنش شیمیایی مثلث آتش را متوقف کرده و آتش را در عرض 10 ثانیه یا کمتر خاموش می‌کند.

سیستم‌های اطفاء حریق با استفاده از FM-200™ (با نام شیمیایی هپتا فلوروپروپان) به شکلی کار می‌کنند که اختلال در مثلث آتش ایجاد می‌کنند. مثلث آتش شامل سه عامل کلیدی آتش‌سوزی است: گرما، اکسیژن و سوخت.

عملکرد FM-200™ به این صورت است که با خنک کردن محیط یا از بین بردن رادیکال‌های آزادِ حاصل از واکنش‌های زنجیره‌ای آتش، واکنش شیمیایی درون مثلث آتش را متوقف می‌کند. در نتیجه، آتش خاموش می‌شود. یکی از ویژگی‌های بارز FM-200™ این است که در عرض 10 ثانیه یا حتی کمتر فعال شده و به خاموش کردن سریع آتش کمک می‌کند.

این ماده بی‌بو و غیر سمی است، بنابراین برای مکان‌های حساس و فضاهای دارای تجهیزات الکترونیکی مانند مراکز داده و اتاق‌های کنترل ایده‌آل است، چون آسیبی به تجهیزات و افراد حاضر نمی‌رساند.

همه چیز در باره گاز FM200 و مزایای FM-200™

• ایمنی برای افراد: FM-200™ یک عامل پاک است که برای نصب در فضاهای دارای افراد ایمن است.
• بدون پس‌مانده: پس از فعال‌سازی، هیچ پس‌مانده‌ای باقی نمی‌گذارد و برای تجهیزات و ماشین‌آلات ایمن است.
• مقرون‌به‌صرفه: FM-200™ نسبت به دیگر عوامل پاک مانند 3M™ Novec™ 1230 کمی مقرون‌به‌صرفه‌تر است.
• کاهش نیاز به سیلندر: به دلیل مقدار کم ماده مورد نیاز، به سیلندرهای کوچک‌تر یا کمتری نسبت به دیگر عوامل نیاز است.

همه چیز در باره گاز FM200 و معایب FM-200™

• پتانسیل گرمایش جهانی بالاتر: در مقایسه با دیگر عوامل پاک، FM-200™ دارای GWP کمی بالاتری است.
• کمتر سازگار با محیط زیست: اگرچه فاقد هالون است، اما از هیدروفلوئوروکربن‌ها (HFC) استفاده می‌کند که به اندازه دیگر عوامل پاک سازگار با محیط زیست نیست.

مشخصات شیمیایی FM-200™

همه چیز در باره گاز FM200 ، نام شیمیایی FM-200™، 1,1,1,2,3,3,3-Heptafluoropropane است و تحت نام تجاری FM-200™ توسط Chemours یکی از تولیدکنندگان این محصول است . این گاز بی‌رنگ و به‌صورت مایع فشرده شده برای اطفای حریق استفاده شده و جایگزینی محبوب برای سیستم‌های هالون است. سیستم‌های FM-200™ بدون آب بوده و پس از فعال‌سازی، گاز را برای خاموش کردن آتش تخلیه می‌کنند.

ایمنی FM-200™

FM-200™ دارای سمیت کمی بوده و در صورتی که طبق توصیه‌های تولیدکننده استفاده شود، خطرات جدی ندارد. بخارات آن تأثیر کمی بر روی پوست یا چشم‌ها دارند اما در صورت تماس مستقیم با مایع، ممکن است باعث سرمازدگی شود. استنشاق غلظت‌های بالای بخارات آن ممکن است منجر به سردرد، سرگیجه و در موارد شدید، از دست دادن هوشیاری شود. با رعایت دستورالعمل‌های تولیدکننده، FM-200™ برای استفاده در فضاهای پر از افراد ، ایمن است.

FM-200™ به‌عنوان یک ماده اطفاء حریق، به دلیل سمیت پایین خود به‌طور گسترده در فضاهای دارای افراد و تجهیزات حساس به کار می‌رود. در صورت استفاده صحیح و مطابق با دستورالعمل‌های تولیدکننده، این ماده هیچ خطری برای سلامتی انسان ندارد.

اما توجه به برخی نکات ضروری است:

1. تماس با مایع FM-200™: در صورت تماس مستقیم پوست یا چشم با مایع این ماده، به دلیل دمای پایین آن، خطر سرمازدگی وجود دارد. این تماس در حالت بخار تقریباً بی‌خطر است و تأثیر کمی روی پوست و چشم دارد.
2. استنشاق بخارات: در فضاهای محصور، استنشاق غلظت‌های بالای بخارات FM-200™ می‌تواند عوارضی مانند سردرد و سرگیجه ایجاد کند و در موارد بسیار شدید ممکن است به بی‌هوشی منجر شود. بنابراین، تهویه مناسب و رعایت غلظت‌های توصیه‌شده توسط تولیدکننده ضروری است.
3. کاربرد در فضاهای پر از افراد: در صورتی که سیستم اطفاء حریق FM-200™ مطابق با استانداردهای ایمنی و دستورالعمل‌های سازنده تنظیم و نصب شود، می‌تواند بدون ایجاد خطرات جدی در فضاهای پر از افراد به کار گرفته شود.

رعایت دقیق این دستورالعمل‌ها اطمینان می‌دهد که FM-200™ نه تنها به‌سرعت آتش را خاموش می‌کند، بلکه ایمنی افراد حاضر در محل را نیز حفظ می‌کند.

مقایسه FM-200™ با 3M Novec 1230

هر دو ماده برای استفاده در فضاهای دارای افراد ایمن هستند و به تجهیزات حساس آسیب نمی‌رسانند. اما تفاوت‌هایی نیز دارند. 3M Novec 1230 یک فلوروکتون است که به‌صورت مایع ذخیره و به‌صورت گاز تخلیه می‌شود و ممکن است به سیلندرهای بزرگ‌تر یا بیشتری نیاز داشته باشد. همچنین، 3M Novec 1230 دارای GWP پایین‌تری است.

 برای قرارگیری در معرض گاز FM200 :

در غلظت های مختلف، محدوده زمانی مشخصی تعریف شده است، به عنوان مثال بر طبق استاندارد NFPA-2001 مدت زمان مجاز قرارگیری در معرض این گاز برای غلظت های کمتر 10.5 درصد، 5 دقیقه و برای غلظت 12 درصد 49 ثانیه می باشد. هنگامی میتوانید در خصوص عملکرد سیستم اطفاء حریق Fm200 نصب شده آسوده خاطر باشید که سیستم اطفاء حریق گازی اتوماتیک نصب شده دارای حداقل یکی از استاندارد های جهانی باشد .دارا بودن استاندارد گاز HFC-227e آن را معتبر و قابل اطمینان مینماید .برای مثال UL Listed و FM Approved و یا استاندارد CE اروپا تضمینی برای عملکرد مطلوب این گاز می باشد. این سیستم ها برای اطفا حریق مکان هائی که دارای اپراتور می باشند کاربرد فراوان دارند. برای مثال نصب سیستم اطفاء حریق Fm200 برای سرور روم ها یا همان اتاق سرور و یا فضاهایی که در آن آرشیو های ارزشمند نگهداری میشوند ، کتابخانه هایی که در آنها نسخ خطی نگهداری میشوند موزه ها و یا آزمایشگاه ها در پتروشیمی کابرد فراوان دارد .

لینک مرتبط: محاسبه مقدار گاز FM200مورد نیاز برای اطفاء حریق

تیم فنی شرکت فنی مهندسی به سازان سرای مهر آهنگ آمادگی مشاوره ،طراحی تأمین و اجراء سیستم اطفا حریق fm200 را دارد.

این شرکت  آماده شارژ سیلندر های تخلیه شده fm200 را دارد.

در صورت بروز مشکل با شماره تلفن ۰۹۳۰۶۰۱۶۷۹۸ تماس بگیرید .

کانال تلگرام شرکت به سازان سرای مهر آهنگ

بیشتر بدانید

گاز هالون چیست و چرا استفاده از آن ممنوع شد ؟

هالون گازی بی رنگ و بدون بو است و از نظر سنگین بودن نسبت به هوا 5 برابر سنگین تر است . هالون ها قابلیت هدایت الکتریکی ندارند و در دسته هیدرو کربن های هالوژنه از نظر شیمیایی قرار میگیرند . هالون 1211 و هالون 1301 جهت اطفاء حریق میتوانند کاربرد داشته باشند .

هالون 1301 :

این گاز با ترکیب شیمیایی CBrF3 شناخته میشود و در سیستم های اطفاء حریق کابرد داشته است . با توجه به آسییب های گسترده ای که این گاز میتواند بر محیط زیست وارد نماید استفاده از این گاز از سال 1995 ممنوع میباشد .

از این گاز در اولین نمونه های سیستم های اطفاء گازی برای فضاهایی حساس با احتمال حریق مانند فضاهایی که در آنها تجهیزات مخابراتی و یا تجهیزات الکترونیکی استفاده می شده است .

هالون 1211 :

با توجه به قدرت اطفاء بسیار زیاد گاز هالوژن در طراحی غلظت گاز نسبت به سایر گاز ها مقدار بسیار کمتری است استاندارد (NFPA-408) اجازه میدهد از این گاز برای اطفاء حریق برای مکانهای سربسته مانند هواپیما استفاده نمود . دقت داشته باشید استفاده از تجهیزات دود زا و سیگار کشیدن هنگام پرواز با هواپیما ممنوع است .مراقب باشید این کار میتواند باعث راه اندازی اتوماتیک سیستم اعلام و اطفاء حریق حین پرواز بشود .استفاده از این گاز با توجه به قابلیت مخرب آن بر روی لایه ازون با توجه به دستور العمل مونترال سال 1987 و توکیو سال 1997 ممنوع اعلام شد .

NFPA  408 چیست ؟

این استاندارد با تعیین الزامات برای نوع و اندازه کپسول های آتش نشانی قابل حمل برای همه انواع هواپیما، ایمنی خدمه و کاربران را افزایش می دهد.

گازHFC-227ea    بهترین جایگزین برای اطفاء گازی است که استفاده از آن توسط NFPA  پیشنهاد میشود

گاز FM200 رایج ترین گاز برای جایگزین شدن با هالوژن است که آثار مخرب برای محیط زیست نداشته و با آن سازگار است . فرمول شیمیایی آن HeptaFluoro Propane است . این گاز بدون رنگ است و با سرد کردن حریق را اطفا نمیکند از مزییت های این گاز این است که هنگام تخلیه در محیط های سربسته باعث افزایش فشار هوا در محیط نمیشود . پس از آن با خیال راحت برای اطفاء حریق احتمالی در تجهیزات حساس استفاده نمایید .نیروژن موجود در سیلندر اطفاء اف ام 200 باعث تخلیه این گاز میشود و از طریق لوله های متصل به سیلندر و نازل های متصل بر روی لوله ها گاز به محل حریق وارد شده آن را اطفاء مینماید .همانطور که قبلا هم توضیح داده شد، از غلظت 7 الی 12 درصد برای طراحی سیستم های اطفاء گازی استفاده می شود . دقت داشته باشید در صورت طراحی اشتباه با وجود عملکرد صحیح سیستم حریق اطفاء نخواهد شد

شما میتوانید برای طراحی سستم اطفاء حریق گازی Fm200 خود از راهنمایی کارشناسان ما در شرکت فنی مهندسی بهسازان سرای مهر آهنگ استفاده نمایید برای کسب بگیرید .

اگر میخواهید همه چیز در باره گاز FM200 را بدانید تا انتهای این مقاله با ما همراه باشید .

همانطور که قبلا اشاره شد طراحی سیستم اطفاء حری قFm200 با غلظت های مختلف انجام میشود ، بر اساس استاندارد NFPA-2001 غلظت های کمتر 10.5 درصد، 5 دقیقه انسان میتواند در معرض این گاز قرار داشته باشد و برای غلظت 12 درصد تنها 49 ثانیه بر همین اساس قبل از شروع اطفا زنگ های هشدار برای خروج اضطراری به صدا در می آیند و معمولا دو دقیقه بعد از تشخیص حریق این سیستم گاز اف ام 200 را در محیط آزاد مینماید

استاندارد NFPA – 2001 :

این استاندارد شامل الزاماتی برای سیستم های اطفای حریق با عامل پاک و کاربرد محلی در حالت کلی است. این استاندارد برای استفاده توسط کسانی در نظر گرفته شده است که  ، خرید، طراحی، نصب، آزمایش، بازرسی، تایید، بهره برداری و نگهداری سیستم های اطفاء حریق با عامل گازی مهندسی شده یا از پیش مهندسی شده را انجام می دهند تا در مواقع مورد نیاز بهترین و ایمن ترین عملکرد را داشته باشند.

در این مقاله سعی شده به صورت سریع و دسته بندی شده ضروری ترین اطلاعاتی که ممکن است در مورد گاز fm200 به آن نیاز پیدا نمایید در اختیار شما قرار داده شود یا به عبارتی همه چیز در باره گاز FM200 را در اختیار شما قرار بدهیم. همانطور که در بالا توضیح داده شد مزیت های اصلی سیستم اطفاء حریق fm200  به صورت زیر قابل فهرست شدن است .

مشخصات اصلی:

1. بهترین جایگزین برای گاز هالون 1301
2. گاز Fm200 در صورت طراحی و اجرا صحیح میتواند حریق را در مدتی کوتاه ( حدود 10 ثانیه ) اطفاء نماید
3. میتوان این سیستم را با غلظت بسیار  کم (7.5 درصد ) طراحی نمود
4. با توجه به فشار حدود 24 بار در سیلندر ، اطفا با کمترین صدا انجام میشود
5. غلظت طراحی کم باعث کاهش تعداد سیلندر مورد نیاز میگردد
6. همانطور که گفته شد این گاز دارای اثرات مخرب بر روی محیط زیست نیست
7. این گاز نمیتواند جریان الکتریکی را انتقال بدهد و در واقع عایق جریان برق است
8. هیچ گونه تخریبی بر روی لایه ازون ندارد
9. اکسیژن موجود در محیط را به صورت محسسوس تغییر نمیدهد
10. با کاهش ناگهانی و بسیار زیاد دمای محیط باعث اطفاء حریق نمیشود

برای شما که اشتیاق بیشتری به داشتن اطلاعات در خصوص گاز fm200  دارید خواص فیزیکی این گاز را به صورت فهرست وار در اینجا مشخص میکنم

خواص فیزیکی:

1. اسم شیمیایی :  HeptaFluoro Propane
2. فرمول شیمی :  CF3CHFCF3
3. نام گاز :  HFC-227ea
4. وزن مولکولی: 170
5. چگالی گاز در حالت مایع: 1407 kg/m
6. دمای بحرانی گاز : 101.7C
7. فشار بحرانی گاز : 29.12 bar
8. غلظت طراحی مورد نیاز برای حریق کلاس A : 7.5%
9. غلظت بدون تاثیر این گاز برای انسان (NOAEL) به درصد: 9%
10. غلظت کم اثر این گاز بر روی انسان(NOAEL) به درصد: 10.5%

استفاده از سیستم FM200 برای چه مکان هایی مناسب است؟

همانطور که در ط.ل این مقاله به صورت مفصل توضیح داده شد با توجه به ویژگی عدم تاثیر مخرب زیست محیطی و همجنین نداشتن تاثیر بر روی انسان ( در غلظت های خاص ) استفاده از این گاز در محل هایی که دارای کاربر هستند کاربرد فراوانی دارد .

اگر شما برای یکیز مکان های زیر قصد نصب سیستم اطفاء حریق گاری را دارید به شما توصیه میکنیم حتما با کارشناسان ما در ارتباط باشید :

• اتاق های نگهرداری تجهیزات مخابراتی
• اتاق های  سرور و یا مراکز رایانه
• اتقاق های برسی و مانیتورینگ
• مراکز نگهداری آرشیو ها مهم و کتب خطی
• موزه هاو یا نمایشگاه ه های آثار هنری با ارژش
• مراکز نگهداری تجهیزات و مواد پزشکی و دارویی
• مراکز و ذخیره سازی داده ها

و سایر موارد دیگر …

قیمت سیستم اطفا حریق fm200 :

قیمت سیستم اطفای حریق FM-200 بسته به اندازه محیط، نوع و تعداد تجهیزات مورد نیاز، متفاوت است. این سیستم‌ها برای فضاهای بزرگتر و با نیاز به پوشش گسترده، به مقدار بیشتری از گاز FM-200 و لوله‌کشی گسترده‌تر نیاز دارند که این موارد هزینه نهایی را افزایش می‌دهند. همچنین، برند و کیفیت تجهیزات مورد استفاده مانند دتکتورهای دود و حرارت، نازل‌ها، و سیلندرها بر قیمت سیستم تأثیرگذار است.

به‌طور کلی، هزینه نصب و اجرای سیستم‌های اطفای حریق FM-200 می‌تواند از چند میلیون تومان تا چند صد میلیون تومان متغیر باشد. برای اطلاع از قیمت دقیق و برآورد هزینه‌ها، توصیه می‌شود با شرکت‌های معتبر نصب سیستم‌های اطفای حریق تماس بگیرید و بر اساس نیازهای خاص محیط، مشاوره لازم را دریافت کنید​.

طراحی سیستم اطفا حریق fm200 :

طراحی سیستم اطفاء حریق FM-200 شامل چند مرحله اصلی است که باید به‌صورت دقیق انجام شود تا کارایی و ایمنی سیستم بهینه شود. مراحل کلی طراحی این سیستم به شرح زیر است:

1. برآورد نیازهای حفاظتی محیط: ابتدا باید حجم و ویژگی‌های محیطی که قرار است حفاظت شود بررسی شود. این شامل اندازه فضا، تعداد اتاق‌ها، نوع تجهیزات و حضور افراد است. این اطلاعات به تعیین مقدار دقیق گاز FM-200 و تعداد سیلندرهای لازم کمک می‌کند.
2. محاسبه مقدار گاز FM-200: مقدار گاز مورد نیاز براساس حجم محیط و شرایط دما و فشار محیط تعیین می‌شود. هر چه فضا بزرگتر و پیچیده‌تر باشد، مقدار بیشتری از این گاز نیاز خواهد بود.
3. طراحی شبکه لوله‌کشی: طراحی سیستم لوله‌کشی و انتخاب نازل‌های پاشش باید به گونه‌ای باشد که گاز به‌طور یکنواخت و سریع در محیط پخش شود. این طراحی باید طوری باشد که گاز به هر نقطه از فضا برسد و در کوتاه‌ترین زمان ممکن واکنش نشان دهد. برای این کار، محاسبات فشار و سرعت جریان اهمیت زیادی دارد.
4. انتخاب تجهیزات حفاظتی و کنترلی: انتخاب دتکتورهای دود و حرارت، کنترلرها، سیلندرهای ذخیره گاز و نازل‌ها از دیگر بخش‌های طراحی سیستم است. این تجهیزات باید با توجه به استانداردهای معتبر و شرایط محیط انتخاب شوند.
5. نصب و راه‌اندازی: نصب و راه‌اندازی صحیح سیستم یکی از مهم‌ترین مراحل است. در این مرحله، باید از نصب درست سیلندرها، اتصال صحیح لوله‌ها، و کالیبراسیون تجهیزات اطمینان حاصل شود. همچنین، باید سیستم به‌گونه‌ای تنظیم شود که در شرایط بحرانی بدون تاخیر عمل کند.
6. آزمایش و آموزش: پس از نصب، سیستم باید تحت آزمایش‌های مختلف قرار گیرد تا عملکرد صحیح آن تأیید شود. همچنین، آموزش‌های لازم به کاربران داده شود تا بتوانند از سیستم به درستی استفاده کنند.

در طراحی و اجرای سیستم FM-200، رعایت استانداردهای بین‌المللی مانند NFPA 2001 ضروری است. این استانداردها شامل ضوابط دقیق در زمینه طراحی، نصب، و نگهداری سیستم‌های اطفاء حریق گازی هستند.

سیستم اطفا حریق اتوماتیک fm200 :

سیستم اطفا حریق اتوماتیک FM200 یکی از سیستم‌های پیشرفته اطفای حریق است که برای خاموش کردن آتش در محیط‌های حساس مانند مراکز داده، اتاق‌های سرور، مراکز مخابراتی، موزه‌ها و سایر مکان‌های حساس به کار می‌رود. این سیستم از گاز FM200 که یک ماده بی‌اثر، پاک و بی‌خطر برای انسان و تجهیزات است، استفاده می‌کند. FM200 به سرعت و بدون آسیب رساندن به تجهیزات الکترونیکی، آتش را خاموش می‌کند.

ویژگی‌ها و مزایای سیستم اطفای حریق FM200

1. سرعت عملکرد بالا: سیستم FM200 در کمترین زمان ممکن و معمولاً در چند ثانیه، آتش را خاموش می‌کند. این ویژگی برای جلوگیری از گسترش حریق در محیط‌های حساس بسیار مهم است.
2. بدون باقی‌ماندن پس‌مانده: این گاز بعد از عملکرد، هیچ پس‌مانده‌ای باقی نمی‌گذارد و نیاز به پاک‌سازی پس از عملیات ندارد.
3. ایمن برای انسان: گاز FM200 به طور کلی برای انسان بی‌خطر است و سطح اکسیژن محیط را تغییر نمی‌دهد.
4. اثر خنک‌کنندگی و مهارکنندگی: این گاز علاوه بر مهار کردن آتش با کاهش انرژی حرارتی، به عنوان خنک‌کننده عمل کرده و باعث جلوگیری از شعله‌ور شدن مجدد آتش می‌شود.

نحوه عملکرد سیستم FM200

گاز FM200 در داخل سیلندرهای مخصوص ذخیره می‌شود. این گاز به هنگام فعال شدن سیستم از طریق نازل‌ها به فضای حفاظت شده تخلیه می‌شود. سیستم معمولاً به سنسورهای دود و حرارت مجهز است که در صورت تشخیص حریق، به صورت خودکار گاز را در محیط تخلیه می‌کنند. این گاز از طریق جذب حرارت و خنک کردن شعله‌های آتش، به سرعت آن را مهار می‌کند.

اجزای اصلی سیستم FM200

• سیلندرها: برای ذخیره گاز FM200.
• شیر کنترل: برای تنظیم و کنترل جریان گاز.
• شبکه لوله‌کشی و نازل‌ها: برای توزیع یکنواخت گاز در محیط.
• کنترل پنل: برای مانیتورینگ و کنترل عملکرد سیستم.
• سنسورها: شامل سنسورهای دود و حرارت برای شناسایی آتش.

کاربردها

سیستم FM200 بیشتر در مکان‌هایی استفاده می‌شود که وجود آب یا دیگر مواد اطفایی ممکن است به تجهیزات و اسناد حساس آسیب برساند. از جمله کاربردهای این سیستم می‌توان به موارد زیر اشاره کرد:

• اتاق‌های سرور و مراکز داده
• مراکز مخابراتی
• موزه‌ها و کتابخانه‌ها
• مراکز کنترل و فرماندهی

معایب سیستم FM200

1. هزینه بالا: قیمت سیستم FM200 به دلیل تکنولوژی پیشرفته و مواد به کار رفته در آن نسبت به سایر سیستم‌های اطفای حریق بالاتر است.
2. نیاز به شارژ مجدد: بعد از هر بار استفاده، نیاز به شارژ مجدد سیلندرها وجود دارد که هزینه‌بر است.
3. تخلیه ناگهانی: اگر سیستم به اشتباه فعال شود، می‌تواند باعث اختلال در عملکرد تجهیزات شود.

به‌طور کلی، سیستم FM200 یکی از بهترین گزینه‌ها برای حفاظت از تجهیزات و فضاهای حساس در برابر حریق است، اما باید با دقت و بر اساس نیازهای هر محیط طراحی و اجرا شود.

نحوه محاسبه گاز fm200 :

محاسبه میزان گاز FM200 برای هر محیط نیاز به بررسی دقیق حجم فضا و برخی عوامل دیگر دارد. برای تعیین مقدار گاز FM200 مورد نیاز، از فرمول‌ها و استانداردهای خاصی استفاده می‌شود که به صورت کلی به شرح زیر است:

فرمول کلی محاسبه مقدار گاز FM200

مقدار گاز FM200 بر اساس حجم فضایی که قرار است محافظت شود و غلظت مورد نیاز برای خاموش کردن آتش محاسبه می‌شود. فرمول کلی برای محاسبه مقدار گاز به این شکل است:

W=V×C×D

که در آن:

• $W$ : مقدار گاز FM200 مورد نیاز (به کیلوگرم) است.
• V : حجم اتاق یا فضای مورد نظر (به متر مکعب) است.
• C : غلظت طراحی FM200 (بر حسب درصد) است که معمولاً بین 7 تا 9 درصد برای خاموش کردن آتش‌های نوع A و B در نظر گرفته می‌شود.
• D : چگالی گاز در دمای محیط (معمولاً در حدود 0.6 کیلوگرم بر متر مکعب است).

مراحل محاسبه گاز FM200

1. محاسبه حجم اتاق: ابتدا باید حجم اتاق یا فضای مورد نظر را بر اساس طول، عرض و ارتفاع آن محاسبه کنید:

   V=طول×عرض×ارتفاع

   حجم حاصل، بر حسب متر مکعب (m³) به دست می‌آید.

2. تعیین غلظت طراحی (C): غلظت طراحی بر اساس نوع حریق و نیازهای محیط مشخص می‌شود. معمولاً غلظت بین 7 تا 9 درصد برای بیشتر فضاها مناسب است. این مقدار را می‌توان از استاندارد NFPA 2001 استخراج کرد.
3. استفاده از چگالی گاز FM200 در شرایط محیطی (D): مقدار چگالی گاز بسته به دمای محیط می‌تواند تغییر کند، اما به طور معمول حدود 0.6 کیلوگرم بر متر مکعب در نظر گرفته می‌شود.

مثال محاسبه

فرض کنید می‌خواهیم مقدار گاز FM200 مورد نیاز برای یک اتاق با مشخصات زیر را محاسبه کنیم:

• طول اتاق: 5 متر
• عرض اتاق: 4 متر
• ارتفاع اتاق: 3 متر
• غلظت طراحی: 8 درصد

1. محاسبه حجم اتاق:

   V=5×4×3=60 متر مکعب

2. تعیین غلظت: غلظت طراحی $C$ برابر با 8 درصد (0.08) است.
3. چگالی گاز FM200: چگالی $D$ برابر با 0.6 کیلوگرم بر متر مکعب است.

4. محاسبه مقدار گاز مورد نیاز:

   W=60×0.08×0.6=2.88 کیلوگرم

بنابراین، برای این اتاق با ابعاد مشخص، حدود 2.88 کیلوگرم گاز FM200 نیاز است.

نکات مهم

• این محاسبه باید بر اساس استانداردهای محلی و توسط مهندسان مجرب انجام شود، زیرا عوامل دیگری مانند تهویه، نشت احتمالی و نوع حریق نیز بر مقدار گاز تأثیر می‌گذارند.
• چگالی گاز ممکن است بسته به دما و فشار محیط کمی تغییر کند.

بله، در طراحی و محاسبه سیستم اطفای حریق FM200 نکات مهم و بیشتری وجود دارد که باید مدنظر قرار گیرند تا عملکرد بهینه و ایمنی سیستم تضمین شود. این نکات شامل ملاحظات فنی، استانداردهای نصب، شرایط محیطی و عوامل ایمنی است. در ادامه، این موارد را بیشتر توضیح می‌دهم:

1. استانداردهای مرتبط (مانند NFPA 2001)

• رعایت استانداردهای بین‌المللی مانند NFPA 2001 (که استاندارد سیستم‌های اطفا حریق با گازهای بی‌اثر و شیمیایی است) ضروری است. این استانداردها حداقل غلظت طراحی، مراحل نصب و راه‌اندازی سیستم و نکات ایمنی را مشخص می‌کنند.
• استانداردهای محلی نیز باید بررسی شوند، زیرا ممکن است الزامات خاصی را برای محیط‌های مختلف و میزان گاز مورد استفاده تعیین کنند.

2. تأثیر تهویه و نشتی فضا

• اگر در فضای مورد نظر سیستم تهویه فعال باشد یا فضا دارای نشتی باشد، ممکن است غلظت گاز مورد نیاز کاهش یابد و به مرور از میزان مؤثرش کم شود. این موضوع ممکن است بر عملکرد سیستم در خاموش کردن آتش تأثیر بگذارد و باید قبل از نصب مورد بررسی قرار گیرد.
• در اتاق‌های بزرگ یا فضاهای متصل به هم (اتاق‌هایی با درب‌های باز) باید اطمینان حاصل شود که گاز به‌طور کامل در سراسر فضا توزیع می‌شود.

3. کنترل نشت گاز (موانع و درب‌های مخصوص)

• نصب موانع و درب‌های خودبسته‌شو برای جلوگیری از فرار گاز از فضای مورد نظر توصیه می‌شود. این اقدام باعث حفظ غلظت لازم گاز در زمان تخلیه و جلوگیری از کاهش کارایی سیستم می‌شود.

4. دما و فشار محیط

• چگالی گاز FM200 با توجه به دمای محیط تغییر می‌کند. اگر دمای محیط در شرایط بسیار سرد یا گرم باشد، این موضوع باید در محاسبه مقدار گاز لحاظ شود. برای شرایط محیطی خاص، تنظیم چگالی و فشار سیلندرهای گاز ضروری است.

5. سنجش و بررسی کیفیت و میزان گاز به‌طور دوره‌ای

• مخازن و سیلندرهای گاز FM200 باید به‌طور منظم از نظر سطح گاز و وضعیت شارژ بررسی شوند. اگر سطح گاز کاهش یافته باشد، باید آن را شارژ کرد تا عملکرد سیستم در زمان مورد نیاز تضمین شود.

6. ملاحظات ایمنی برای افراد حاضر در محیط

• هرچند که FM200 به طور کلی ایمن است، اما مقدار زیاد آن ممکن است برای انسان‌ها خطرآفرین باشد. باید سیستم‌های هشدار و تخلیه اضطراری برای خروج سریع افراد قبل از تخلیه گاز نصب شوند.
• علائم و هشدارهای لازم برای اطلاع‌رسانی به افراد حاضر در محیط در صورت وقوع حریق و تخلیه گاز باید به‌درستی نصب شود.

7. آموزش پرسنل و کاربران محیط

• پرسنل و افرادی که در محیط حضور دارند باید آموزش‌های لازم در خصوص عملکرد سیستم و چگونگی تخلیه در زمان اضطراری را ببینند. این آموزش‌ها می‌تواند شامل آگاهی از سیستم‌های هشدار و روش‌های خروج ایمن باشد.

8. سیستم‌های کنترل و مانیتورینگ مرکزی

• سیستم‌های FM200 باید به یک کنترل پنل مرکزی متصل باشند تا امکان نظارت و کنترل بر عملکرد سیستم فراهم شود. این پنل می‌تواند شامل آلارم‌های هشدار، نمایش سطح گاز، و بررسی وضعیت حسگرها باشد.

9. تخلیه مرحله‌ای گاز در فضاهای بزرگ

• برای فضاهای بزرگ یا چندبخشی، به کار بردن روش‌های تخلیه مرحله‌ای یا چند منطقه‌ای کمک می‌کند تا گاز به صورت مؤثرتر در فضا توزیع شود و از هدررفت آن جلوگیری شود.

10. تست و راه‌اندازی اولیه

• پس از نصب سیستم، باید تست‌های لازم برای اطمینان از عملکرد صحیح سیستم انجام شود. این تست‌ها شامل تست تخلیه، بررسی عملکرد حسگرها، و تست هشدارها می‌شود تا در زمان حریق، سیستم به درستی عمل کند.

11. پشتیبانی و نگهداری سیستم

• سرویس‌های دوره‌ای برای اطمینان از عملکرد صحیح سیستم ضروری هستند. بهتر است قراردادهای پشتیبانی با شرکت‌های معتبر منعقد شود تا در مواقع اضطراری بتوان به سرعت نسبت به شارژ یا تعمیر سیستم اقدام کرد.

12. استفاده از سیستم‌های پشتیبان (دوبل)

• در برخی از مکان‌های بسیار حساس، می‌توان از سیستم‌های پشتیبان برای اطمینان بیشتر در خاموش کردن حریق استفاده کرد تا در صورت اختلال در یک سیستم، سیستم دیگری وارد عمل شود.

با رعایت این نکات، عملکرد سیستم FM200 می‌تواند بهینه‌تر و ایمن‌تر شده و از تجهیزات حساس در برابر خطرات حریق به خوبی محافظت کند.

وزن کپسول‌های FM200 به حجم و ظرفیت آن‌ها بستگی دارد و می‌تواند متفاوت باشد. کپسول‌های FM200 به طور معمول در اندازه‌های مختلف تولید می‌شوند که ظرفیت گاز داخل آن‌ها و همچنین وزن کل سیستم را مشخص می‌کند.

ظرفیت و وزن رایج کپسول‌های FM200

به طور معمول، کپسول‌های FM200 در ظرفیت‌های مختلف از 5 کیلوگرم تا 80 کیلوگرم گاز طراحی می‌شوند. وزن کل هر کپسول شامل وزن گاز و وزن خود سیلندر است.

مثال‌های رایج:

• کپسول با ظرفیت 10 کیلوگرم گاز FM200 معمولاً حدود 20 تا 25 کیلوگرم وزن کل دارد.
• کپسول با ظرفیت 25 کیلوگرم گاز FM200، معمولاً حدود 45 تا 50 کیلوگرم وزن کل دارد.
• کپسول با ظرفیت 40 کیلوگرم گاز FM200، حدود 70 تا 75 کیلوگرم وزن کل دارد.
• کپسول با ظرفیت 80 کیلوگرم گاز FM200، حدود 130 تا 140 کیلوگرم وزن کل دارد.

نکات مهم در مورد وزن کپسول FM200

• وزن گاز و وزن سیلندر: وزن کل کپسول شامل وزن گاز FM200 و وزن بدنه سیلندر است. هرچه ظرفیت گاز بیشتر باشد، وزن سیلندر نیز افزایش می‌یابد.
• محل نصب: به دلیل وزن بالای کپسول‌ها، بهتر است در مکان‌هایی نصب شوند که زیرسازی مناسب داشته باشند و در صورت نیاز، سیستم‌هایی برای انتقال و حمل آسان آن‌ها فراهم شود.
• کنترل و بازدید منظم: برای اطمینان از میزان گاز داخل کپسول و بررسی عدم نشتی، باید به صورت دوره‌ای کپسول‌ها بازدید و وزن شوند تا مطمئن شویم میزان گاز مطابق با ظرفیت طراحی‌شده است.

برای کسب اطلاعات دقیق‌تر درباره وزن یک مدل خاص، بهتر است به مشخصات تولیدکننده یا کاتالوگ محصول مراجعه شود، زیرا وزن دقیق می‌تواند بسته به برند و طراحی کپسول‌ها متفاوت باشد.

سیستم اطفای حریق FM200 از اجزای مختلفی تشکیل شده است که هر کدام نقش ویژه‌ای در عملکرد صحیح و کارآمد این سیستم دارند. این اجزا به گونه‌ای طراحی شده‌اند که با همکاری یکدیگر، فرآیند شناسایی و خاموش کردن حریق به صورت سریع و مؤثر انجام شود. در زیر، اجزای اصلی سیستم FM200 را معرفی می‌کنم:

1. سیلندر یا کپسول گاز FM200

• سیلندر حاوی گاز FM200 است که در صورت شناسایی حریق به صورت خودکار یا دستی تخلیه می‌شود. این سیلندرها در ظرفیت‌های مختلفی (از چند کیلوگرم تا چند ده کیلوگرم) تولید می‌شوند.
• سیلندرهای FM200 به طور معمول دارای شیرهای کنترلی و همچنین تجهیزات ایمنی مانند شیر فشارشکن برای جلوگیری از افزایش فشار بیش از حد هستند.

2. شیرهای کنترلی (Control Valves)

• شیرهای کنترلی بر روی سیلندرها نصب می‌شوند تا جریان گاز FM200 را در صورت نیاز آزاد یا مسدود کنند. این شیرها به‌طور اتوماتیک باز شده و باعث تخلیه گاز به داخل سیستم می‌شوند.

3. لوله‌کشی و نازل‌ها (Pipework and Nozzles)

• لوله‌کشی‌ها برای انتقال گاز از سیلندر به فضای مورد نظر استفاده می‌شوند. این لوله‌ها باید طبق استانداردها طراحی و نصب شوند تا فشار و جریان گاز به درستی توزیع شود.
• نازل‌ها گاز FM200 را به صورت یکنواخت در محیط پخش می‌کنند. طراحی و محل نصب نازل‌ها باید به گونه‌ای باشد که گاز به تمام نقاط بحرانی در محیط برسد و غلظت مناسبی برای خاموش کردن آتش ایجاد کند.

4. پنل کنترل (Control Panel)

• پنل کنترل اصلی‌ترین بخش کنترل و مدیریت سیستم است که به حسگرها، سیلندرها و دیگر اجزا متصل است. این پنل وظیفه دارد در صورت دریافت سیگنال‌های حریق، دستورات لازم برای تخلیه گاز و هشدارها را صادر کند.
• پنل کنترل دارای قابلیت‌هایی مثل نمایش وضعیت سیستم، اعلام خطاها و ثبت رخدادها است و می‌تواند به سیستم‌های مانیتورینگ مرکزی متصل شود.

5. سیستم اعلام حریق (Fire Detection System)

• سیستم‌های اعلام حریق شامل حسگرهای دودی، حرارتی و یا ترکیبی هستند که به‌طور مداوم وضعیت محیط را برای شناسایی علائم حریق پایش می‌کنند.
• این حسگرها در صورت شناسایی حریق، سیگنال‌هایی به پنل کنترل ارسال می‌کنند که در نهایت منجر به فعال‌سازی سیستم تخلیه گاز می‌شود.

6. کلید تخلیه دستی (Manual Release Station)

• در برخی از سیستم‌های FM200، کلید تخلیه دستی تعبیه شده است تا در صورت لزوم و برای خاموش کردن سریع آتش، بتوان گاز را به‌طور دستی تخلیه کرد.
• این کلید باید در مکانی قابل دسترس نصب شود و تنها در مواقع اضطراری مورد استفاده قرار گیرد.

7. آژیر و فلاشر (Alarm Horns and Flashers)

• آژیر و فلاشرها برای هشدار به افراد حاضر در محیط طراحی شده‌اند تا به محض تشخیص حریق و پیش از تخلیه گاز، به افراد اطلاع دهند که محیط را ترک کنند.
• این تجهیزات برای اطمینان از ایمنی افراد حیاتی هستند و معمولاً با پنل کنترل اصلی هماهنگ می‌شوند.

8. سیستم تأخیر زمانی (Time Delay System)

• سیستم تأخیر زمانی برای ایجاد وقفه‌ای کوتاه بین شناسایی حریق و تخلیه گاز طراحی شده است تا افراد بتوانند محیط را ترک کنند. این تأخیر معمولاً بین 10 تا 30 ثانیه قابل تنظیم است.

9. حسگر فشار (Pressure Switch)

• حسگر فشار برای کنترل فشار داخل سیلندر و سیستم لوله‌کشی استفاده می‌شود. اگر فشار کاهش یابد یا دچار افت ناگهانی شود، سیگنال خطایی به پنل کنترل ارسال می‌شود.
• این حسگر همچنین به بررسی عملکرد صحیح سیستم در زمان تخلیه گاز کمک می‌کند.

10. شیر تخلیه فشار اضافی (Pressure Relief Valve)

• این شیرها برای جلوگیری از افزایش بیش از حد فشار در سیلندرها یا لوله‌کشی‌ها نصب می‌شوند و در مواقعی که فشار به حد بحرانی برسد، آن را تخلیه می‌کنند تا از ایمنی سیستم اطمینان حاصل شود.

11. سیستم تهویه و تخلیه پس از اطفا

• پس از تخلیه گاز FM200، سیستم تهویه می‌تواند گاز را از محیط خارج کند تا افراد بتوانند دوباره وارد فضا شوند. این سیستم باید به‌گونه‌ای طراحی شود که در کمترین زمان ممکن گاز را تخلیه کند.

12. آلارم‌ها و مانیتورینگ از راه دور

• برخی از سیستم‌های FM200 دارای قابلیت اتصال به سیستم‌های مانیتورینگ از راه دور هستند که امکان پایش سیستم را از مکانی دیگر فراهم می‌کنند. این ویژگی در مواقع اضطراری و در پروژه‌های بزرگ اهمیت بالایی دارد.

13. تجهیزات جانبی و لوازم ایمنی

• سیستم FM200 شامل تجهیزات جانبی مانند سیگنال‌های نوری، برچسب‌ها و دستورالعمل‌های ایمنی برای افراد حاضر در محیط است تا در صورت بروز حریق، افراد به درستی هدایت شوند.

این اجزا با همدیگر کار می‌کنند تا سیستم FM200 بتواند در صورت بروز حریق به طور خودکار و مؤثر وارد عمل شود و حریق را خاموش کند. رعایت استانداردهای نصب و نگهداری، به عملکرد درست و ایمن این اجزا کمک می‌کند.

سیستم‌های اطفای حریق FM200 باید طبق استانداردهای بین‌المللی طراحی، نصب و نگهداری شوند تا از عملکرد صحیح و ایمنی کامل برخوردار باشند. این استانداردها به تمامی جنبه‌های سیستم FM200 از جمله طراحی سیستم، نصب، نگهداری و آزمایش عملکرد مربوط می‌شود. برخی از مهم‌ترین استانداردهای بین‌المللی که برای سیستم‌های FM200 کاربرد دارند عبارتند از:

1. استاندارد NFPA 2001

• استاندارد NFPA 2001 که توسط انجمن ملی حفاظت از حریق آمریکا (NFPA) تدوین شده است، به عنوان یکی از اصلی‌ترین مراجع برای سیستم‌های اطفای حریق گازی از جمله FM200 به شمار می‌رود.
• این استاندارد شامل مواردی نظیر طراحی، نصب، آزمایش و نگهداری سیستم‌های اطفای حریق گازی پاک مانند FM200، CO2، و سایر گازهای اطفایی است.
• NFPA 2001 به تمامی جزئیات مربوط به نصب صحیح، کنترل فشار، انتخاب حجم گاز بر اساس حجم اتاق، و همچنین موارد ایمنی مربوط به افراد اشاره می‌کند.

2. استاندارد ISO 14520

• استاندارد ISO 14520 با عنوان استاندارد بین‌المللی برای سیستم‌های اطفای حریق با گاز، به اصول طراحی و نصب سیستم‌های گازی از جمله FM200 می‌پردازد.
• این استاندارد توسط سازمان بین‌المللی استانداردسازی (ISO) تدوین شده است و به مشخصات فنی، الزامات ایمنی، نحوه محاسبه و تعیین حجم گاز، و همچنین جزئیات نصب دقیق اشاره دارد.
• استاندارد ISO 14520 در پروژه‌های بین‌المللی معمولاً به عنوان یک مرجع معتبر به کار گرفته می‌شود.

3. استاندارد BS 5306 بخش 4

• استاندارد بریتانیایی BS 5306-4، راهنمایی‌های کاربردی و توصیه‌هایی برای طراحی و نصب سیستم‌های اطفای حریق با گاز را فراهم می‌کند و مواردی از جمله نحوه لوله‌کشی، چیدمان نازل‌ها، و نصب تجهیزات کنترلی را پوشش می‌دهد.
• این استاندارد به ویژه برای پروژه‌هایی که در کشورهای تحت نظارت استانداردهای بریتانیایی انجام می‌شود، مورد استفاده قرار می‌گیرد.

4. استاندارد EN 15004

• استاندارد EN 15004، استاندارد اروپایی برای سیستم‌های اطفای حریق با گاز است که به صورت ویژه برای کشورها و پروژه‌هایی که تحت نظارت قوانین و استانداردهای اروپا هستند، تدوین شده است.
• این استاندارد نکاتی مشابه با استانداردهای NFPA 2001 و ISO 14520 دارد و مواردی مانند طراحی، نصب، راه‌اندازی و نگهداری سیستم‌های گازی را شامل می‌شود.

5. استاندارد UL و FM Approvals

• گواهینامه‌های UL (Underwriters Laboratories) و FM Approvals دو گواهینامه ایمنی معتبر هستند که توسط شرکت‌های مستقل ارائه می‌شوند. این گواهینامه‌ها تأیید می‌کنند که اجزا و تجهیزات سیستم FM200 مطابق با استانداردهای کیفیت و ایمنی طراحی شده‌اند.
• تجهیزات سیستم FM200 که دارای این گواهینامه‌ها باشند، از نظر عملکرد و ایمنی در سطح بالاتری قرار دارند و از کیفیت بالایی برخوردارند.

6. استانداردهای OSHA و EPA (برای ایمنی و محیط زیست)

• استانداردهای OSHA (اداره ایمنی و بهداشت حرفه‌ای آمریکا) و EPA (آژانس حفاظت محیط زیست آمریکا) به مسائل ایمنی و تأثیرات زیست‌محیطی گازهای اطفای حریق مانند FM200 می‌پردازند.
• این استانداردها برای جلوگیری از آسیب به افراد حاضر در محیط و نیز حفاظت از محیط زیست در برابر گازهای گلخانه‌ای و ترکیبات شیمیایی مضر اهمیت دارند.

نکات مهم در رابطه با رعایت استانداردها در سیستم FM200

• محاسبه دقیق حجم گاز: طبق استانداردها، حجم گاز FM200 باید بر اساس حجم محیط مورد محافظت و شرایط محیطی مانند دما و فشار محاسبه شود.
• زمان تخلیه: استانداردهای مختلف توصیه می‌کنند که گاز FM200 باید در مدت 10 ثانیه یا کمتر تخلیه شود تا تأثیرگذاری سریع‌تری در خاموش کردن آتش داشته باشد.
• فاصله و چیدمان نازل‌ها: نصب نازل‌ها باید به گونه‌ای باشد که گاز به طور یکنواخت در محیط پخش شود و نقاط کور باقی نماند.
• سیستم تأخیر زمانی و هشدارها: سیستم FM200 باید دارای زمان‌بندی تأخیری و تجهیزات هشدار صوتی و نوری باشد تا افراد پیش از تخلیه گاز از محیط خارج شوند.
• بازدید و نگهداری دوره‌ای: نگهداری منظم و بررسی اجزای سیستم مطابق با استانداردها اهمیت بالایی دارد تا در صورت بروز مشکل در هر جزء، به سرعت اصلاحات انجام شود.

جمع‌بندی

رعایت این استانداردها در سیستم‌های FM200 به اطمینان از عملکرد بهینه و ایمنی سیستم در زمان بروز حریق کمک می‌کند و باعث می‌شود که سیستم بتواند به سرعت و به صورت مؤثر آتش را خاموش کند.

تیم فنی شرکت فنی مهندسی به سازان سرای مهر آهنگ آمادگی مشاوره ،طراحی تأمین و اجراء سیستم اطفا حریق fm200 را دارد.

این شرکت  آماده شارژ سیلندر های تخلیه شده fm200 را دارد.

محصولات مرتبط:

• سیستم اعلام حریق
• سیستم اطفا حریق
• فایر باکس
• بیم دتکتور
