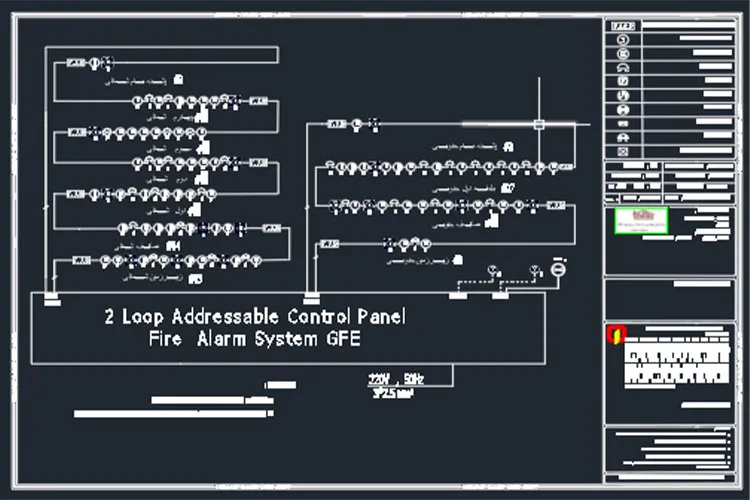

راهنمای جامع نصب و جانمایی تجهیزات سیستم اعلام حریق

نقشه نصب دتکتور اعلام حریق یکی از مهم‌ترین اجزای طراحی سیستم‌های اعلام حریق است که به‌منظور بهبود ایمنی ساختمان‌ها تهیه می‌شود. این نقشه‌ها باید به‌طور دقیق و بر اساس استانداردهای جهانی طراحی شوند تا دتکتورها به‌درستی حریق را تشخیص دهند و از گسترش آن جلوگیری کنند. در این مقاله، به اهمیت نقشه نصب دتکتور اعلام حریق، استانداردهای مربوطه، جانمایی سایر تجهیزات، نرم‌افزارهای طراحی، و مراحل تایید نقشه‌ها پرداخته می‌شود.

اهمیت نقشه نصب دتکتور اعلام حریق

یک نقشه نصب دتکتور اعلام حریق دقیق، اولین و مهم‌ترین گام در تشخیص سریع حریق و جلوگیری از گسترش آن است. نصب صحیح دتکتورها کمک می‌کند تا سیستم اعلام حریق به‌طور مؤثر عمل کند و ایمنی ساختمان به حداکثر برسد. این نقشه باید با در نظر گرفتن نوع ساختمان، کاربری فضاها، و رعایت استانداردهای بین‌المللی تهیه شود.

استانداردهای مهم در نصب دتکتورهای اعلام حریق

برای نصب صحیح دتکتورهای اعلام حریق، رعایت استانداردهای بین‌المللی الزامی است. دو استاندارد مهم در این زمینه عبارتند از:

  1. استاندارد NFPA 72: این استاندارد، که توسط انجمن ملی حفاظت از حریق آمریکا تدوین شده است، یکی از معتبرترین منابع برای طراحی و نصب سیستم‌های اعلام حریق است. این استاندارد راهنمای جامعی برای انتخاب، نصب، و نگهداری دتکتورها، شستی‌ها، و آژیرها ارائه می‌دهد.
  2. استاندارد BS 5839: استاندارد بریتانیایی BS 5839 نیز به طراحی، نصب، و نگهداری سیستم‌های اعلام حریق اختصاص دارد و به‌عنوان یکی از منابع معتبر برای نصب دتکتورهای اعلام حریق شناخته می‌شود.
استاندارد NFPA72
مطالعه

نکات کلیدی در طراحی و جانمایی تجهیزات اعلام حریق

1- جانمایی دتکتورها

  • دتکتورهای دود: باید در مناطقی که بیشترین احتمال تجمع دود وجود دارد، مانند سقف اتاق‌ها، سالن‌ها، و راهروها نصب شوند. این دتکتورها باید در نزدیکی منابع احتمالی حریق مانند آشپزخانه‌ها و اتاق‌های سرور قرار گیرند.
  • دتکتورهای حرارت: این دتکتورها باید در مکان‌هایی با احتمال افزایش سریع دما، مانند اتاق‌های ماشین‌آلات و آشپزخانه‌ها، نصب شوند. نصب این دتکتورها در سقف یا دیوارهای نزدیک به سقف، امکان تشخیص به موقع تغییرات دما را فراهم می‌کند.
  • فاصله‌گذاری و پوشش‌دهی: طبق استانداردهای NFPA و BS، فاصله بین دتکتورها باید به‌گونه‌ای باشد که کل فضای مورد نظر را پوشش دهد و نقاط کور باقی نماند. فاصله دتکتورهای دود از یکدیگر نباید بیشتر از 9 متر و دتکتورهای حرارت بیشتر از 7.5 متر باشد.

2- جانمایی شستی‌ها

  • شستی‌های اعلام حریق: باید در ورودی‌ها، خروجی‌ها، و نزدیکی مسیرهای فرار نصب شوند. ارتفاع نصب شستی‌ها معمولاً بین 1.2 تا 1.4 متر از سطح زمین است تا افراد با هر قد و قامتی بتوانند به راحتی به آن‌ها دسترسی داشته باشند.
  • فاصله شستی‌ها: طبق استانداردهای NFPA و BS، شستی‌ها باید در فواصل حداکثر 30 متری از یکدیگر قرار گیرند تا در هر نقطه‌ای از ساختمان به سرعت قابل دسترسی باشند.

3- جانمایی آژیرها

  • آژیرها: باید در نقاطی نصب شوند که صدای آن‌ها در کل ساختمان شنیده شود. معمولاً این دستگاه‌ها در راهروها، سالن‌ها، اتاق‌های بزرگ، و فضاهای عمومی نصب می‌شوند. صدای آژیرها باید حداقل 75 دسی‌بل در تمامی نقاط ساختمان باشد.

4- جانمایی کنترل پنل‌های اعلام حریق

  • کنترل پنل‌ها: باید در مکانی نصب شوند که به راحتی قابل دسترسی و محافظت شده باشد، مانند ورودی اصلی ساختمان یا اتاق کنترل. این محل باید به‌گونه‌ای انتخاب شود که در صورت بروز حریق، افراد مجاز بتوانند سریعاً به آن دسترسی داشته باشند.
شیلنگ جعبه آتش نشانی چه نوع شیلنگی است و چقدر طول دارد؟
مطالعه

نرم‌افزارهای طراحی سیستم اعلام حریق

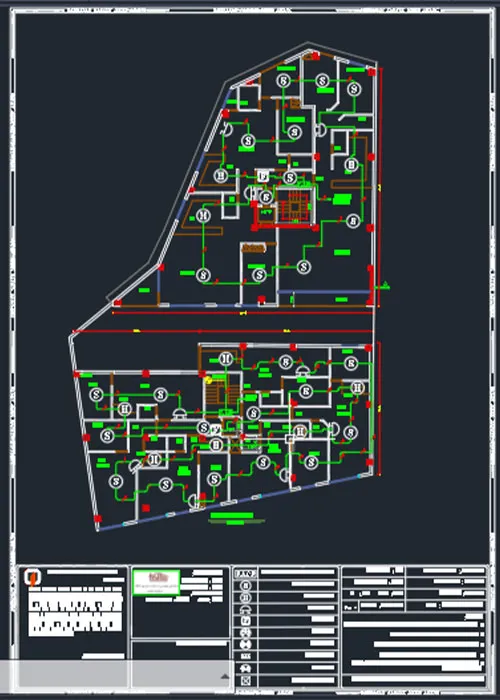

نرم‌افزارهای طراحی سیستم اعلام حریق

برای طراحی و جانمایی تجهیزات سیستم اعلام حریق، از نرم‌افزارهای تخصصی استفاده می‌شود که دقت و سرعت طراحی را به‌طور قابل توجهی افزایش می‌دهند:

  • AutoCAD: این نرم‌افزار برای تهیه نقشه‌های دقیق دو بعدی و سه بعدی استفاده می‌شود و به طراحان امکان می‌دهد تجهیزات مختلف اعلام حریق را به‌طور دقیق جانمایی کنند. AutoCAD همچنین امکان اضافه کردن اطلاعات اضافی مانند مشخصات فنی تجهیزات و مسیرهای کابل‌کشی را فراهم می‌کند.
  • Revit: نرم‌افزار Revit برای مدل‌سازی اطلاعات ساختمان (BIM) و هماهنگی بین تیم‌های طراحی مختلف (معماری، سازه، برق و…) مفید است. این نرم‌افزار به طراحان کمک می‌کند تا با دقت بیشتری تجهیزات را جانمایی کرده و از برخورد و تداخل آن‌ها با دیگر اجزای ساختمان جلوگیری کنند.
  • Dialux: Dialux نرم‌افزار تخصصی در زمینه طراحی سیستم‌های روشنایی است که قابلیت‌هایی برای طراحی و جانمایی آژیرها و سیستم‌های هشدار دهنده دارد. این نرم‌افزار با در نظر گرفتن شدت نور و صدا، به طراحان کمک می‌کند تا بهترین نقاط نصب تجهیزات هشدار دهنده را تعیین کنند.

تایید نقشه‌های طراحی شده

نقشه‌های طراحی شده باید تایید سازمان آتش‌نشانی محلی و مهندس ناظر پروژه را دریافت کنند. این تاییدات تضمین می‌کنند که طراحی و نصب سیستم اعلام حریق مطابق با الزامات ایمنی و مقررات است.

سیمبل‌های استفاده‌شده در نقشه‌های طراحی سیستم اعلام حریق

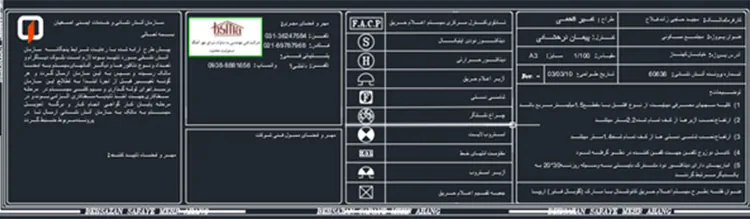

سیمبل‌های استفاده‌شده در نقشه‌های طراحی سیستم اعلام حریق

برای نمایش تجهیزات بر روی نقشه‌ها، از سیمبل‌های استاندارد استفاده می‌شود:

  • سیمبل دتکتور دود: دایره کوچک با کلمه “S”
  • سیمبل دتکتور حرارت: دایره با علامت “H”
  • سیمبل شستی اعلام حریق: مربع یا مستطیل با علامت “MCP”
  • سیمبل آژیر: دایره با خطوط منحنی
  • سیمبل کنترل پنل: مستطیل با دکمه‌ها و نمایشگرها
پمپ آتش نشانی ساختمان؛ نوع کارکرد، انواع، نصب
مطالعه

این سیمبل‌ها به‌منظور تسهیل طراحی و خوانایی بهتر نقشه‌ها استفاده می‌شوند و به طراحان کمک می‌کنند تا تجهیزات مختلف را به‌طور دقیق و واضح نمایش دهند.

نتیجه‌گیری

تهیه و نصب نقشه نصب دتکتور اعلام حریق بر اساس استانداردهای معتبر جهانی، اولین گام در افزایش ایمنی ساختمان‌ها است. توجه به جزئیات نصب، فاصله‌گذاری مناسب، انتخاب صحیح تجهیزات، و استفاده از نرم‌افزارهای طراحی مناسب، به بهبود عملکرد و ایمنی سیستم اعلام حریق کمک می‌کند. همچنین، تایید نهایی نقشه‌ها توسط سازمان آتش‌نشانی محلی و مهندس ناظر پروژه، و استفاده از سیمبل‌های استاندارد، تضمین می‌کند که سیستم به‌طور مؤثر و ایمن عمل کند.
