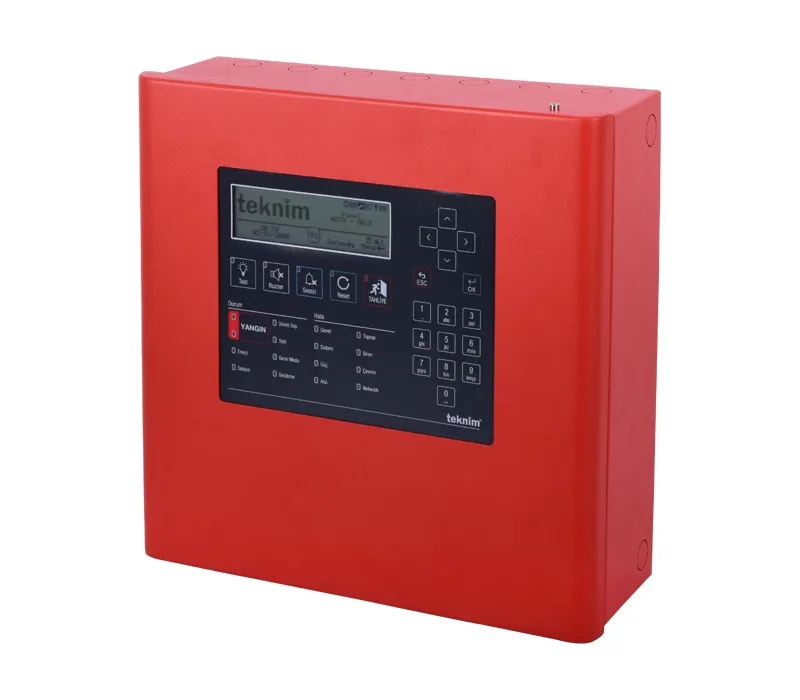

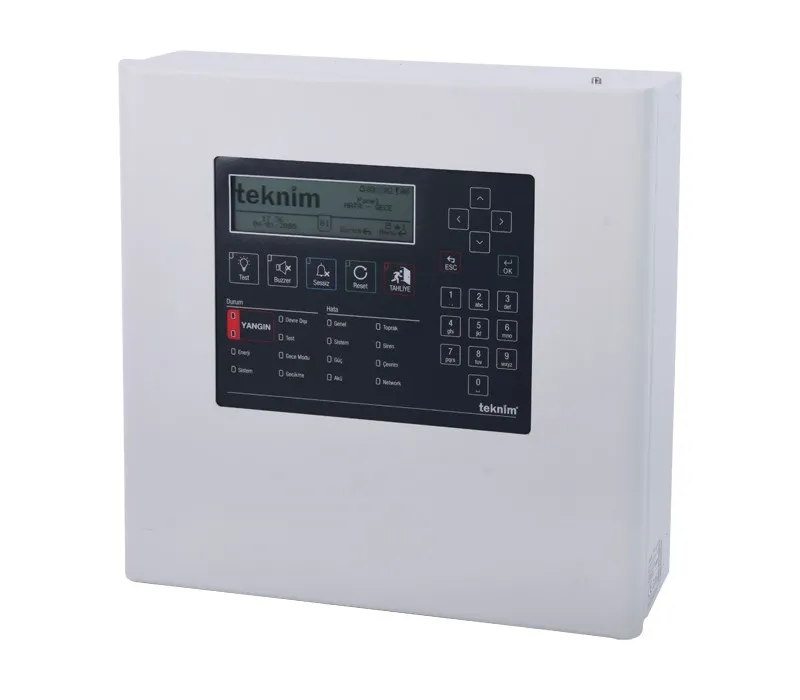

سیستم اعلام حریق تک نیم / پنل اعلام حریق هوشمند آدرس پذیر تک لوپ مدل TFP_1211

مشخصات پنل اعلام حریق هوشمند آدرس‌پذیر تک لوپ مدل TFP-1211

پنل اعلام حریق هوشمند آدرس‌پذیر TFP-1211 با ویژگی‌های برجسته و مطابق با استانداردهای بین‌المللی، یک راه‌حل پیشرفته و کاربرپسند برای سیستم‌های اعلام حریق است. این مدل از تکنولوژی‌های به‌روز بهره‌برده و قابلیت‌های متنوعی برای نظارت و کنترل در محیط‌های مختلف ارائه می‌دهد.

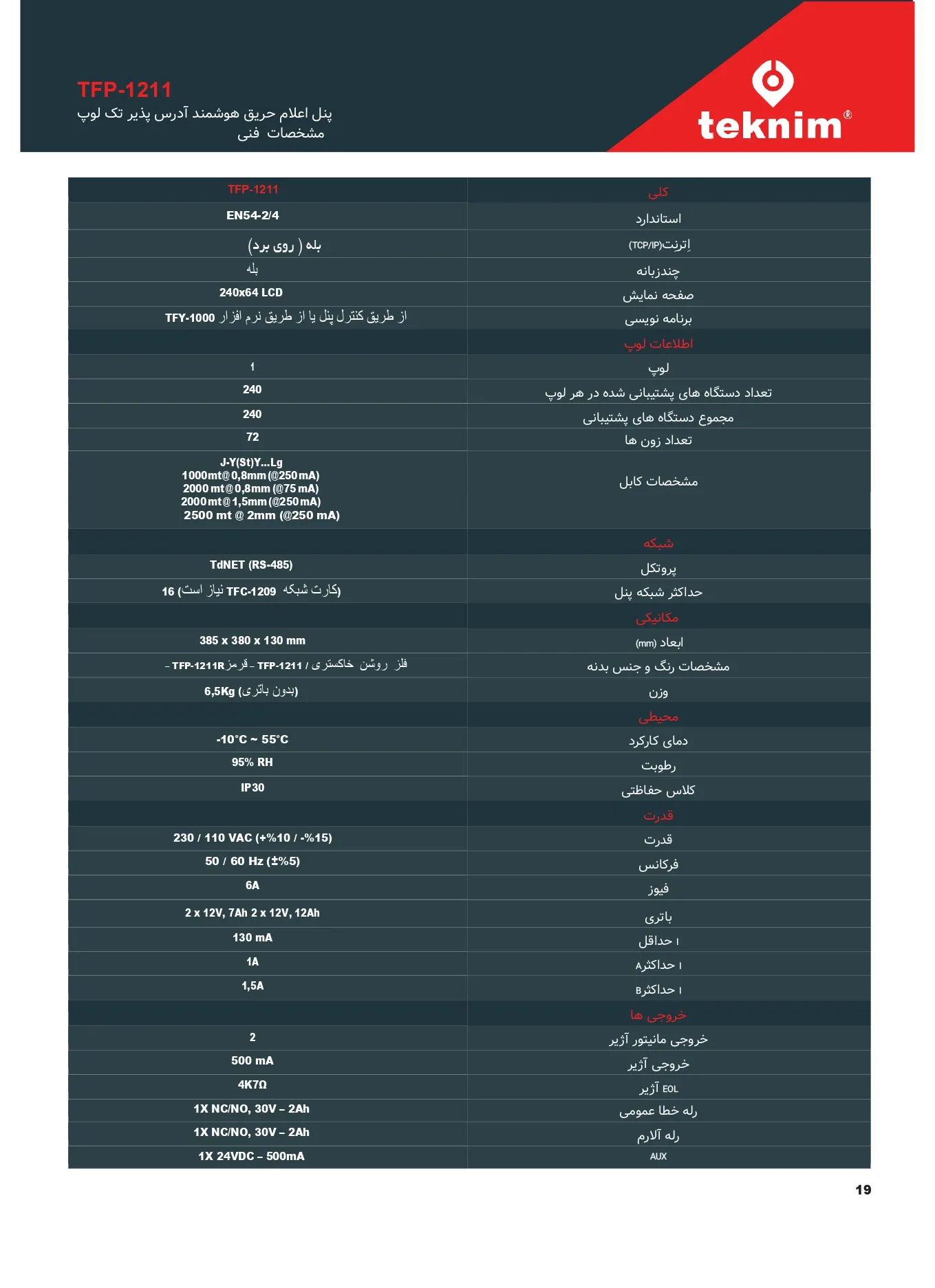

مشخصات فنی

• استانداردها: مطابق با استانداردهای EN 54-4 و EN54.4.
• تعداد لوپ: پشتیبانی از ۱ لوپ.
• ظرفیت دستگاه‌ها: پشتیبانی از ۲۴۰ دستگاه در هر لوپ.
• پشتیبانی زون‌ها: بالای ۷۲ زون.
• طول کابل لوپ: قابلیت پشتیبانی از طول کابل بالای ۲.۵ کیلومتر در هر لوپ.
• شبکه: از طریق ماژول شبکه TFC-1209 و قطعه الکترونیکی RS-485، امکان اتصال بالای ۱۶ پنل کنترل به صورت شبکه‌ای.
• ظرفیت شبکه: پشتیبانی از بالای ۳۴۸۰ دستگاه و ۱۱۵۲ زون از طریق شبکه (استفاده از ماژول شبکه TFC-1209 اختیاری است).

ویژگی‌های کاربری

• صفحه نمایش: صفحه نمایش گرافیکی LCD با اندازه ۲۴۰*۶۰ و رابط کاربری کاربرپسند.
• تنظیمات سفارشی: امکان نمایش سفارشی با آرم شرکت، اطلاعات تماس، تصاویر و غیره.
• پشتیبانی از ارتباطات: سطح مشابه دسترسی برای ارسال پیام به تمام پنل‌ها از طریق شبکه ارتباطات همتا به همتا.
• ارتباطات لوپ: پشتیبانی از ارتباطات لوپ بدون توقف و قابل اعتماد توسط پروتکل ارتباطی فلش لینک.
• برنامه‌نویسی و پیکربندی: برنامه‌نویسی پیشرفته و پیکربندی سیستم با استفاده از نرم‌افزار TFY 1000.
• پشتیبانی از پنل تکرار کننده: پشتیبانی از پنل تکرار کننده TFP-1240.
• مدیریت رویدادها: پشتیبانی از ۱۲۰۰۰ رویداد اعلان، خطا و هشدار.
• خروجی آژیر: پشتیبانی از خروجی آژیر مستقل و مانیتور شده، اتصال بالای ۵۰ آژیر معمولی بدون منبع خارجی (اگر از آژیر Teknim TFS_3192 استفاده شود).
• نمایش ولتاژ/جریان: نمایش دقیق ولتاژ و جریان پنل و لوپ بر روی صفحه نمایش LCD.
• حالت کارکرد: پشتیبانی از حالت‌های کارکرد شب/روز.
• اتصالات کلاس A و B: پشتیبانی از اتصالات کلاس A و B با امکان اتصال ستاره برای پروژه‌های خاص.
• پشتیبانی چندزبانه: قابلیت پشتیبانی از چند زبان مختلف.

قابلیت‌های شبکه و نرم‌افزار

• ارتباط شبکه: استفاده از پروتکل فلش لینک برای ارتباطات لوپ که توسط مهندسان Teknim طراحی شده است.
• پیکربندی و نظارت: اتصال به شبکه LAN برای پیکربندی و نظارت از راه دور با استفاده از نرم‌افزارهای پیکربندی TFY-100 و نرم‌افزار نظارت Mosaic.

پنل TFP-1211 با ارائه راه‌حل‌های قابل اعتماد و پایدار، گزینه‌ای مناسب برای محیط‌های سخت و نیازمند نظارت دقیق و پیشرفته است. طراحی این پنل مطابق با استانداردهای اروپا و ارائه قابلیت‌های متنوع، آن را به یک ابزار قدرتمند برای مدیریت سیستم‌های اعلام حریق تبدیل کرده است.

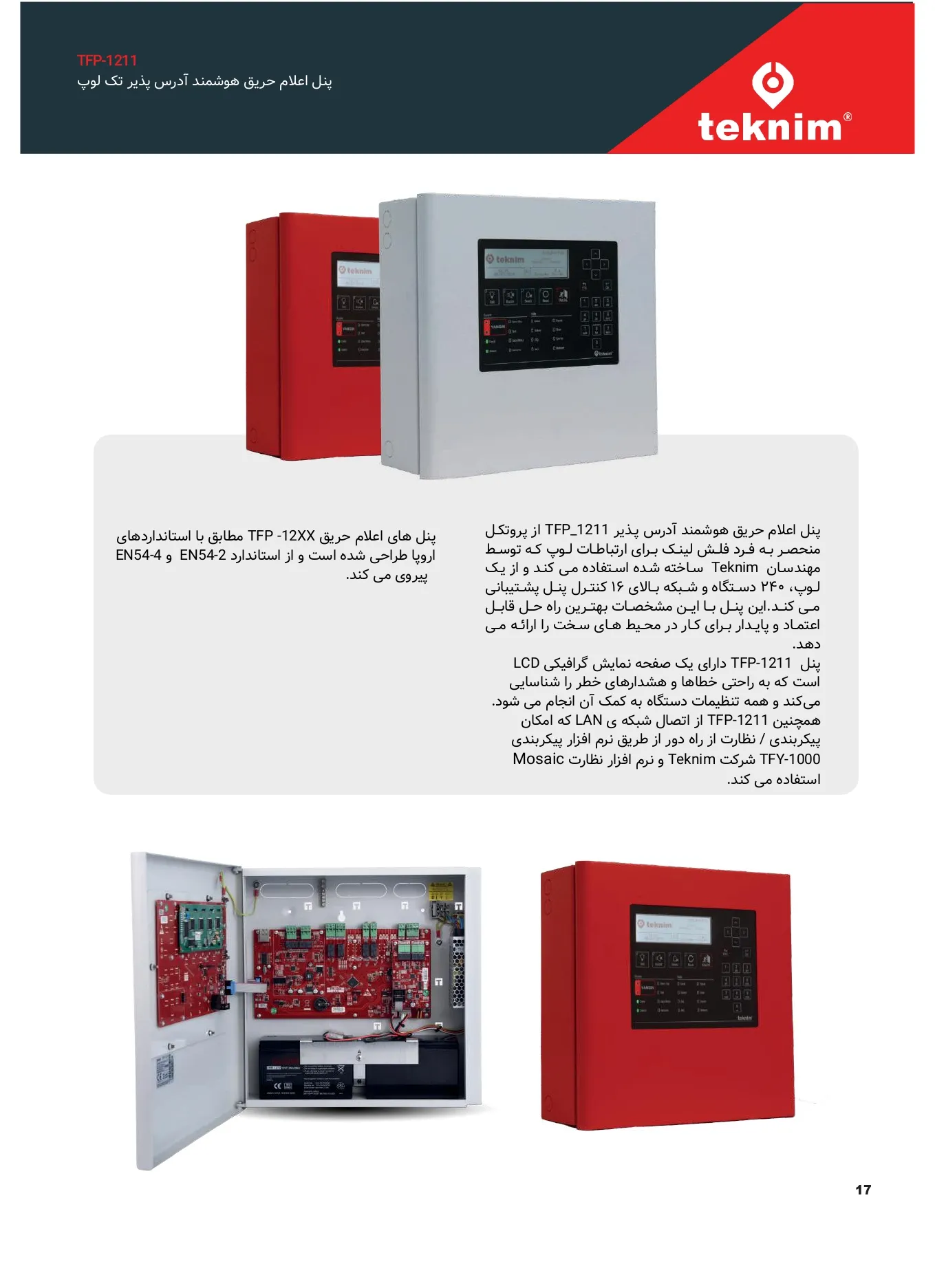

• • دریافت کاتالوگ (PDF)

معرفی سیستم‌های اعلام حریق آدرس‌پذیر (Addressable)

سیستم‌های اعلام حریق آدرس‌پذیر برای پروژه‌های بزرگ و پیچیده طراحی شده‌اند و به‌ویژه در مکان‌هایی مانند بیمارستان‌ها، هتل‌ها، ادارات بزرگ، و مجتمع‌های تجاری و مسکونی کاربرد دارند. این سیستم‌ها با ویژگی‌های منحصر به فرد خود، سرعت و دقت در شناسایی موقعیت حریق را بهبود می‌بخشند. در این مقاله، به بررسی کامل سیستم‌های اعلام حریق آدرس‌پذیر می‌پردازیم و به نحوه عملکرد، مزایا، و تجهیزات مرتبط با آن‌ها خواهیم پرداخت.

۱. ویژگی‌های کلیدی سیستم‌های اعلام حریق آدرس‌پذیر

۱.۱. طراحی حلقه‌ای (Loop-Based):

در سیستم‌های آدرس‌پذیر، سیم‌کشی به صورت حلقه‌ای انجام می‌شود. این بدان معناست که سیم‌ها از ترمینال خروجی لوپ در کنترل پنل آغاز می‌شوند و پس از عبور از تمام تجهیزات، دوباره به ترمینال ورودی برمی‌گردند. این طراحی به تجهیزات مختلف امکان می‌دهد که بر روی یک لوپ نصب شوند بدون نیاز به مسیرهای جداگانه برای تجهیزات کشف حریق و تجهیزات اعلام حریق.

۱.۲. آدرس‌دهی دقیق:

در سیستم‌های آدرس‌پذیر، هر دستگاه (دیتکتور، شستی، آژیر و غیره) یک کد یا آدرس منحصر به فرد دریافت می‌کند. این آدرس در کنترل پنل ثبت می‌شود و اطلاعاتی نظیر وضعیت حریق یا خطا، نوع دستگاه، و محل نصب بر روی صفحه نمایش کنترل پنل نمایش داده می‌شود. این ویژگی امکان شناسایی دقیق و سریع محل مشکل را فراهم می‌آورد.

۲. مزایای سیستم‌های اعلام حریق آدرس‌پذیر

۲.۱. امکانات نرم‌افزاری پیشرفته:

سیستم‌های آدرس‌پذیر امکانات نرم‌افزاری متعددی دارند که شامل تنظیمات مختلف برای دتکتورها، آژیرها، و سایر تجهیزات است. این امکانات شامل تغییر سطح حساسیت دتکتورها، تنظیم صدای آژیرها، و ایجاد مودهای مختلف مانند مود روز و شب و مدیریت آلارم کاذب است.

۲.۲. راحتی در نصب و راه‌اندازی:

سیستم‌های آدرس‌پذیر امکان کدگذاری تجهیزات به صورت سخت‌افزاری یا نرم‌افزاری را فراهم می‌کنند. کدگذاری سخت‌افزاری با استفاده از دیپ سوئیچ‌ها و کلیدهای سلکتوری انجام می‌شود، در حالی که کدگذاری نرم‌افزاری با استفاده از دستگاه‌های مخصوص یا کنترل پنل انجام می‌شود که به افزایش سرعت نصب و کاهش خطا کمک می‌کند.

۲.۳. مقاوم در برابر مشکلات مدار:

اگر مدار لوپ قطع شود، تجهیزات از کار نمی‌افتند و از طرف دیگر لوپ تغذیه می‌شوند. همچنین، در صورت وقوع اتصال کوتاه، تنها تجهیزات بین دو ایزولاتور از مدار خارج می‌شوند و بقیه مدار به کار خود ادامه می‌دهد. ایزولاتورها باعث می‌شوند که کل سیستم به حالت کارآمد خود ادامه دهد و تنها زون معیوب از مدار خارج شود.

۳. تجهیزات مرتبط با سیستم‌های آدرس‌پذیر

۳.۱. دتکتورها و شستی‌ها:

سیستم‌های آدرس‌پذیر شامل دتکتورهای دودی، حرارتی، ترکیبی، و شستی‌های دستی اعلام حریق هستند که همگی بر روی لوپ آدرس‌پذیر نصب می‌شوند.

۳.۲. آژیرها و فلشرها:

آژیرهای اعلام حریق، آژیرفلشرها، و استروب لایت‌ها برای هشدار دادن به افراد در مواقع حریق استفاده می‌شوند و می‌توانند بر روی لوپ آدرس‌پذیر نصب شوند.

۳.۳. ماژول‌ها و رابط‌ها:

ماژول‌های ورودی، خروجی، ورودی/خروجی، زون مانیتور، و ماژول‌های کنترل آژیرهای متعارف برای انجام وظایف خاص و ارتباط با تجهیزات دیگر در سیستم آدرس‌پذیر به کار می‌روند.

۴. نرم‌افزارهای مورد استفاده

۴.۱. نرم‌افزار کانفیگ و پروگرام لوپ:

این نرم‌افزار برای تعیین تعداد و نوع دیوایس‌ها روی هر لوپ و تنظیمات مربوط به آن‌ها استفاده می‌شود. تغییرات از طریق کابل رابط یا فلش دیسک به کنترل پنل منتقل می‌شود.

۴.۲. نرم‌افزار محاسبات لوپ و باطری:

برای محاسبه حداکثر تعداد تجهیزات، تعیین مقطع و طول کابل، و ظرفیت باطری بک‌آپ استفاده می‌شود.

۴.۳. نرم‌افزار مانیتورینگ گرافیکی:

این نرم‌افزار برای نمایش گرافیکی پلان پروژه و تجهیزات نصب شده بر روی آن به کار می‌رود و اطلاعات دقیق در مورد وضعیت هر دتکتور را نمایش می‌دهد.

نتیجه‌گیری

سیستم‌های اعلام حریق آدرس‌پذیر با امکانات پیشرفته خود، شامل طراحی حلقه‌ای، آدرس‌دهی دقیق، و قابلیت‌های نرم‌افزاری، به‌ویژه در پروژه‌های بزرگ و پیچیده، نقش مهمی ایفا می‌کنند. با نصب این سیستم‌ها، می‌توان به شناسایی سریع و دقیق حریق، مدیریت بهینه تجهیزات، و افزایش ایمنی محیط کمک کرد.

Intelligent Addressable Fire Alarm Panel, 1 Loop

TFP-1211

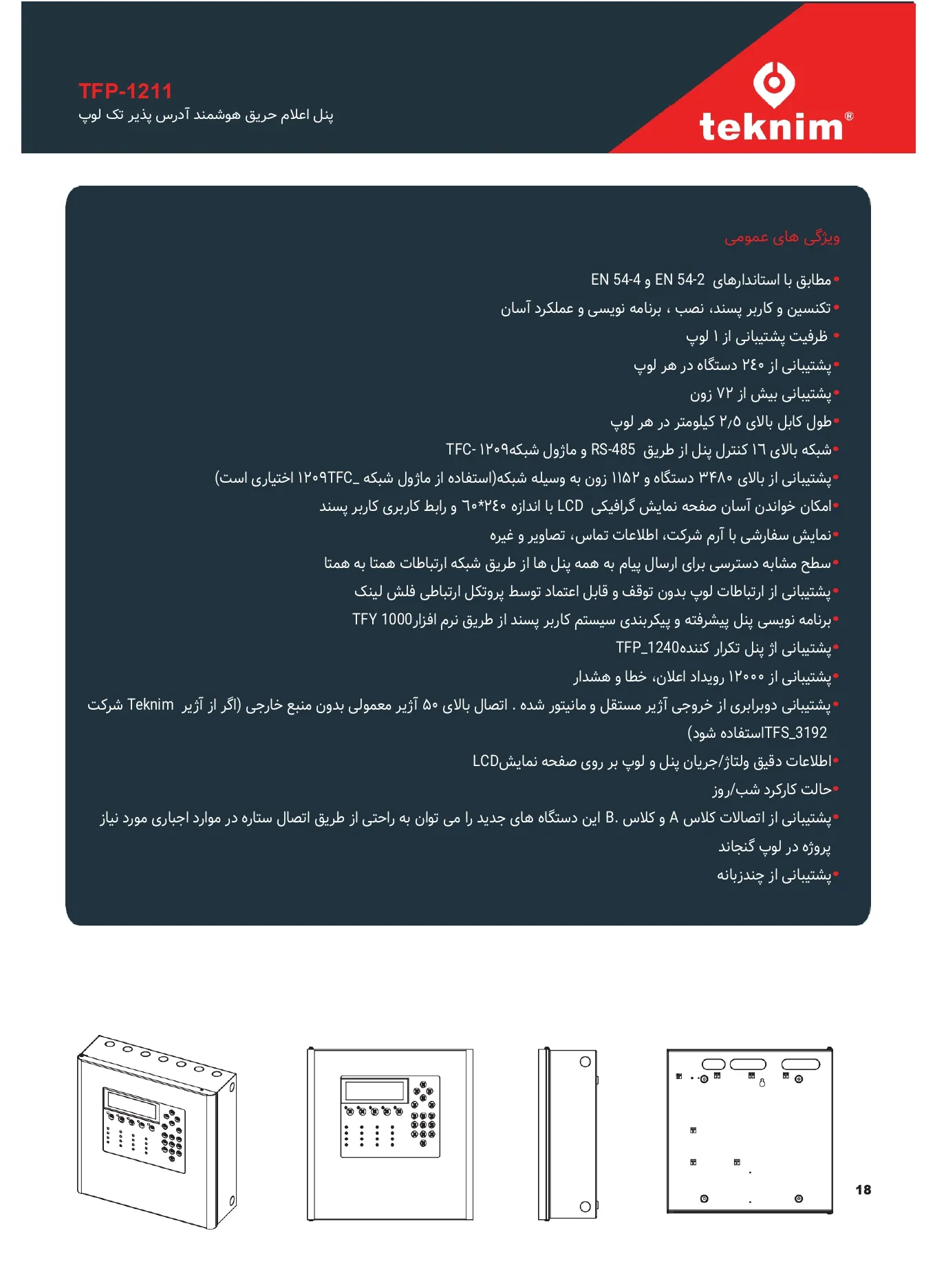

GENERAL SPECIFICATIONS

• Same level of accessibility and command sending to all panels via peer-to-peer communication network
• Supports uninterrupted and reliable loop communication by FlashLink communication protocol
• Advanced panel programming and user-friendly system configuration via TFY-1000 software
• Supports Repeater panels TFP-1240
• Supports 12.000 events of alarms, errors, and warnings
• Supports 2x independent and monitored siren output. Connection up to 50 conventional sirens without external supply. (If used with Teknim TFS-3192 siren).
• Detailed voltage/current information of the panel and loop on the LCD display
• Night/Day operation mode
• Supports Class A and Class B connections, thus new devices can be easily included in the loop via star connection in mandatory cases required for the Project
• Multiple language support

TFP-1211 Intelligent Addressable Fire Alarm Panel uses unique FLASHLINK protocol for loop communication which created by Teknim engineers. Supports 1 loop, 240 devices and network up to 16 control panels. It offers stable and reliable solutions for working in harsh environments.

TFP-1211 comes with an LCD graphic display onboard to easily understand the error and alarm warnings and to make all the settings of the device. TFP-1211 also supports built-in LAN network connection which allows local or remote configuration / monitoring by Teknim TFY-100 configuration software and Mosaic monitoring software.

TFP-12XX Fire Alarm Panels are designed in accordance with European Standards which supports EN54-2 and EN54-4 Certificates.
