شیلنگ جعبه آتش نشانی چه نوع شیلنگی است و چقدر طول دارد؟

جعبه آتش نشانی یک جعبه برای اطفای حریق است که در آنکپسول آتش نشانی و یک قرقره به کار می‌رود. دور این قرقره‌ها شلنگ‌های آتش نشانی قرار گرفته‌اند تا در صورتی که آتش در محیط ایجاد شود بتوانند به راحتی برای اطفای حریق سریع مورد استفاده قرار گیرند. شیلنگ جعبه آتش نشانی، یک شیلنگ انعطاف پذیر و نسبتا ظریف است که برای جابجایی آب جهت اطفای حریق مورد استفاده قرار می‌گیرد. در پشت این شیلنگ‌ها همواره آب وجود دارد. از این رو در هر زمانی که آتش ساختمان را فرا بگیرد، می‌توان از این شیلنگ‌ها استفاده کرد.

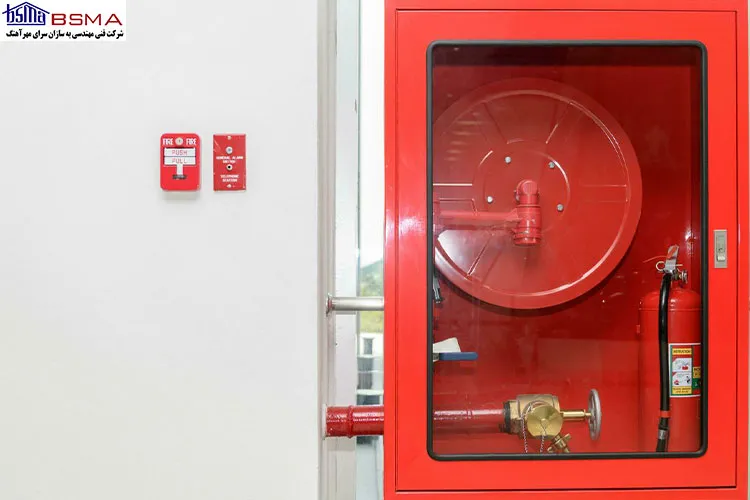

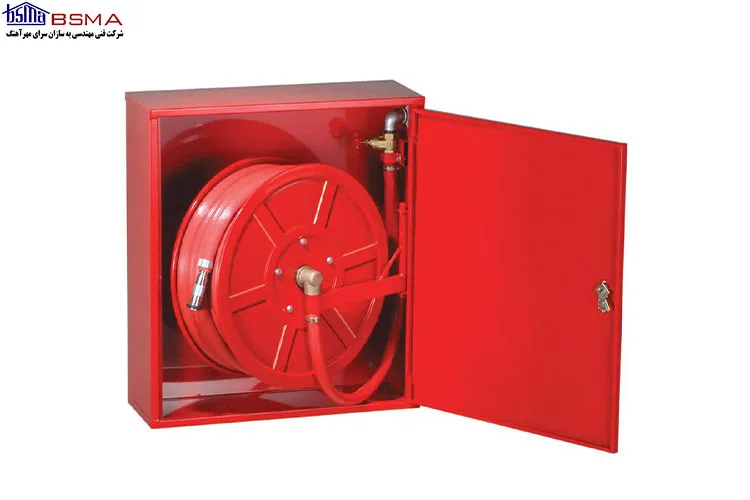

شیلنگ جعبه آتش نشانی چیست؟

یکی از مرسوم‌ترین تجهیزات اطفای حریق که در ساختمان‌های مسکونی، تجاری و اداری مورد استفاده قرار می‌گیرد؛ شیلنگ است. شیلنگ جعبه آتش نشانی نوعی شیلنگ خاص است که در درون جعبه‌های آتش نشانی قرار می‌گیرد. این نوع شیلنگ با نام شیلنگ هوزریلی نیز شناخته می‌شود که در واقع دارای یک قرقره و یک شیلنگ است که به راحتی برای اطفای حریق قابل استفاده‌اند.

در پشت شیلنگ جعبه آتش نشانی همیشه آب قرار دارد. از این رو همواره می‌توان روی کمک این شیلنگ برای اطفای حریق حساب باز کرد. در زمان بروز آتش سوزی و قبل از اینکه آتش نشانان به محل برسند، استفاده از این شیلنگ می‌تواند به نجات جان بسیاری از مردم کمک کند. به ویزه اینکه این شیلنگ به راحتی توسط مردم عادی نیز قابل استفاده است.

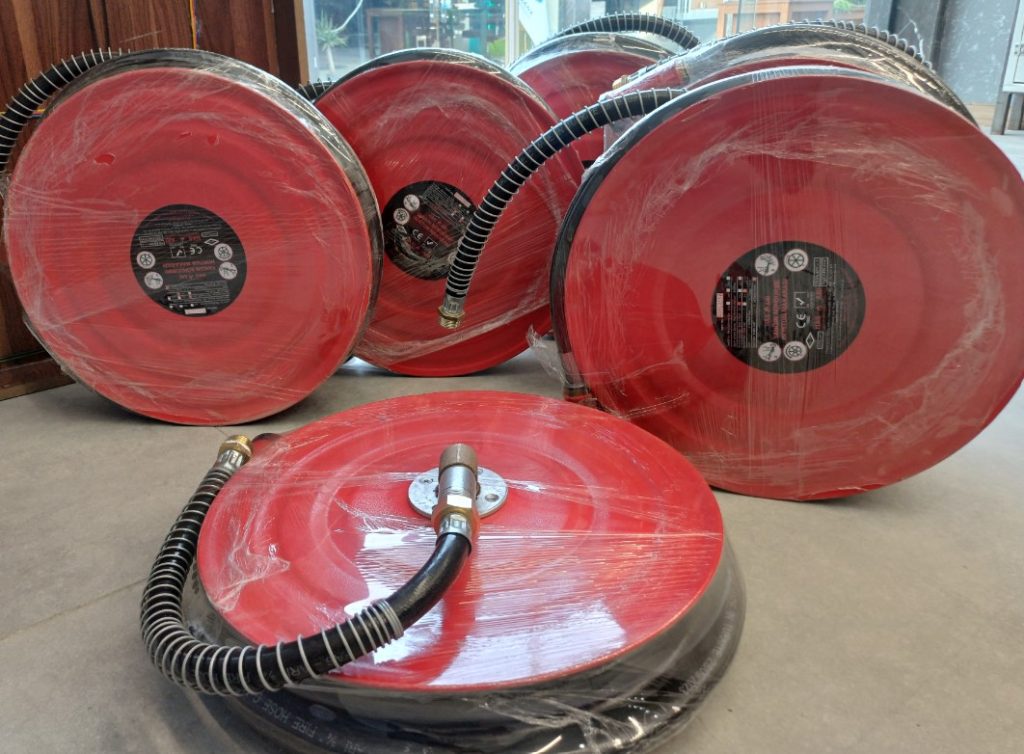

چرا از شلنگ هوزریلی برای جعبه آتش نشانی استفاده می‌شود؟

شیلنگ‌های زیادی وجود دارند که می‌توانند برای اطفای حریق مورد استفاده قرار گیرند. شیلنگ آتش نشانی باید مقاومت بالایی در برابر فشار داشته باشد و بتواند در برابر ضربه نیز مقاومت کند. انعطاف پذیری خوب این شیلنگ‌ها نیز از جمله مشخصه‌های اصلی آن‌ها است. زمانی که صحبت از نصب شیلنگ در جعبه آتش نشانی می‌شود، نمی‌توان هر نوع شیلنگی را در این جعبه‌ها قرار داد. چرا که اولا این شیلنگ‌ها در جعبه‌های آتش نشانی همواره آماده مصرف‌اند، دوما میزان مقاومت آن‌ها بسیار مهم است.

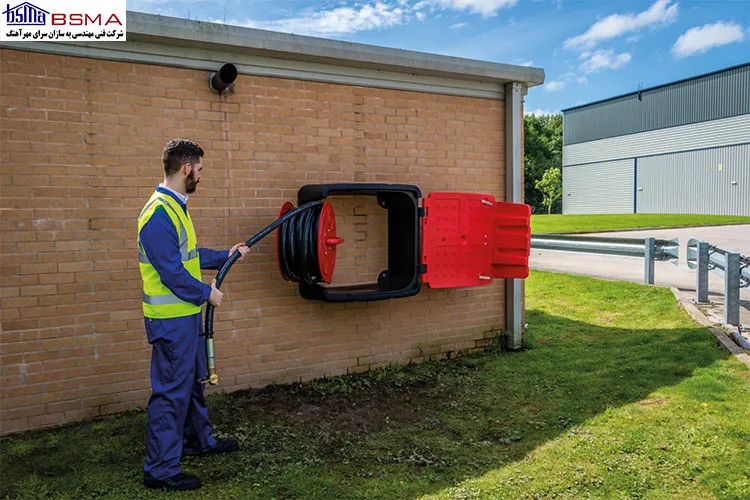

شیلنگ هوزریلی به شیلنگ جمع شونده‌ای گفته می‌شود که می‌تواند با کمک یک قرقره دور خود جمع گردد. این شیلنگ انعطاف پذیری بالایی دارد و برای نصب در جعبه آتش نشانی بهترین گزینه است. دلیل استفاده از شیلنگ هوزریلی برای جعبه‌های آتش نشانی را می‌توان به سه دلیل زیر خلاصه کرد.

بررسی جامع و تخصصی جعبه‌های شلنگ آتش‌نشانی و الزامات آن‌ها

جعبه‌های شلنگ آتش‌نشانی یا Fire Hose Reel Cabinets از تجهیزات مهم و حیاتی در ایمنی ساختمان‌ها و صنایع به‌شمار می‌آیند. این جعبه‌ها با طراحی دقیق و استفاده از مواد مقاوم، شلنگ‌های آتش‌نشانی و سایر تجهیزات مرتبط را به صورت منظم و امن ذخیره می‌کنند و در مواقع اضطراری به راحتی در دسترس قرار می‌گیرند. در این مقاله، با بررسی عمیق‌تر جزئیات فنی، انواع مختلف و الزامات استاندارد این جعبه‌ها، به اهمیت این تجهیزات در ایمنی محیط می‌پردازیم.

اندازه جعبه شلنگ آتش‌نشانی (Fire Hose Reel Cabinet Size)

ابعاد جعبه‌های شلنگ آتش‌نشانی بسته به نیاز و کاربردهای مختلف، تنوع زیادی دارند. این جعبه‌ها باید به گونه‌ای طراحی شوند که شلنگ و سایر تجهیزات به راحتی درون آن قرار گیرند و فضای کافی برای باز و بسته شدن داشته باشند. استانداردهای بین‌المللی اغلب برای ابعاد جعبه‌ها محدوده مشخصی را تعیین می‌کنند تا از هم‌خوانی با دیگر تجهیزات و نیازهای ایمنی اطمینان حاصل شود.

  • ابعاد رایج: ارتفاع 600 تا 800 میلی‌متر، عرض 500 تا 700 میلی‌متر و عمق 200 تا 300 میلی‌متر.
  • تنوع در ابعاد: بسته به ظرفیت شلنگ و نوع استفاده، ممکن است ابعاد متفاوتی استفاده شود. به عنوان مثال، در ساختمان‌های بزرگتر و فضاهای صنعتی، جعبه‌هایی با ابعاد بزرگ‌تر به‌کار می‌روند.

جزئیات فنی جعبه شلنگ آتش‌نشانی (Fire Hose Reel Cabinet Details)

برای کارایی و دوام بالا، این جعبه‌ها باید از مواد مقاوم و ضد حریق ساخته شوند. معمولاً از استیل ضدزنگ (Stainless Steel) به‌عنوان متریال اصلی استفاده می‌شود تا در برابر شرایط محیطی سخت، مثل رطوبت و خوردگی، مقاومت بالایی داشته باشند. درب جعبه‌ها می‌تواند از جنس شیشه‌ای مقاوم یا فلزی باشد و برای تسهیل دسترسی در مواقع اضطراری، باید به راحتی باز شود.

  • قفل درب (Fire Hose Reel Cabinet Door Lock): استفاده از قفل روی درب‌ها برای جلوگیری از دسترسی غیرمجاز یا خرابکاری ضروری است. این قفل‌ها باید قابلیت باز شدن سریع در مواقع اضطراری را نیز فراهم کنند..

علائم و نشانه‌های جعبه شلنگ آتش‌نشانی (Fire Hose Reel Cabinet Signage)

یکی از الزامات مهم برای جعبه‌های شلنگ آتش‌نشانی، نصب علائم هشدار دهنده و دستورالعمل‌های ایمنی روی آن‌ها است. این علائم باید به وضوح نشان دهند که درون جعبه چه تجهیزاتی قرار دارد و چگونه از آن‌ها استفاده شود.

برچسب‌های استاندارد: برچسب‌ها باید شامل اطلاعاتی مانند نوع شلنگ، نحوه استفاده از آن و محل قرارگیری شیرهای کنترل باشند. استفاده از نمادهای بین‌المللی نیز برای کمک به تشخیص سریع‌تر در مواقع اضطراری توصیه می‌شود. علائم و نمادهای جعبه شلنگ آتش‌نشانی (Fire Hose Reel Cabinet Signage & Symbol)

برای اطمینان از شناسایی سریع و صحیح جعبه‌های شلنگ آتش‌نشانی در شرایط اضطراری، ضروری است که علائم و نمادهای مشخص و واضح بر روی جعبه‌ها نصب شوند.

  • نمادهای بین‌المللی: استفاده از نمادهای استاندارد بین‌المللی به شناسایی سریع و صحیح جعبه‌ها در مواقع اضطراری کمک می‌کند.
  • برچسب‌های هشدار: این برچسب‌ها باید شامل دستورالعمل‌های واضح برای استفاده از شلنگ و شیرها باشند تا از بروز اشتباهات در هنگام مواجهه با آتش جلوگیری شود.

برچسب‌ها و علائم تکمیلی (Fire Hose Reel Cabinet Sticker)

علاوه بر علائم استاندارد، برچسب‌های تکمیلی می‌توانند شامل دستورالعمل‌های جزئی‌تر در خصوص استفاده از تجهیزات داخلی جعبه باشند. این برچسب‌ها معمولاً بر روی درب یا داخل جعبه نصب می‌شوند و به کاربران کمک می‌کنند تا با سرعت و دقت از تجهیزات استفاده کنند.

  • از تجهیزات استفاده کنند.

الزامات و استانداردهای جعبه شلنگ آتش‌نشانی (Fire Hose Reel Cabinet Requirements)

برای اطمینان از ایمنی و کارایی جعبه‌های شلنگ آتش‌نشانی، این تجهیزات باید مطابق با استانداردهای ایمنی ملی و بین‌المللی تولید و نصب شوند. برخی از استانداردهای رایج شامل BS 5041 و EN 671 هستند که حداقل الزامات برای طراحی، ساخت و نصب را تعیین می‌کنند.

  • ضد خوردگی بودن: یکی از الزامات اصلی، استفاده از مواد مقاوم در برابر رطوبت و خوردگی است. به ویژه در مناطقی با رطوبت بالا مانند بنادر و کارخانه‌های ساحلی، باید از مواد خاصی مثل استیل ضدزنگ استفاده شود.

انواع و مدل‌های جعبه شلنگ آتش‌نشانی (Fire Hose Reel Cabinet Types)

جعبه‌های شلنگ آتش‌نشانی در انواع مختلفی موجود هستند که هر کدام با توجه به نیازهای محیطی و نوع استفاده، طراحی و تولید می‌شوند. دو نوع رایج این جعبه‌ها عبارت‌اند از:

  • جعبه‌های توکار (Recessed Type): این نوع جعبه‌ها داخل دیوار نصب می‌شوند و فضای کمی را اشغال می‌کنند. در فضاهای عمومی و ساختمان‌هایی که زیبایی و ظاهر معماری اهمیت دارد، این نوع جعبه‌ها بیشتر مورد استفاده قرار می‌گیرند.
  • جعبه‌های دیواری (Wall Mounted Type): این جعبه‌ها روی سطح دیوار نصب می‌شوند و بیشتر در محیط‌های صنعتی و کارخانجات کاربرد دارند. این جعبه‌ها به دلیل سهولت دسترسی و نصب سریع، محبوبیت زیادی در صنایع دارند.

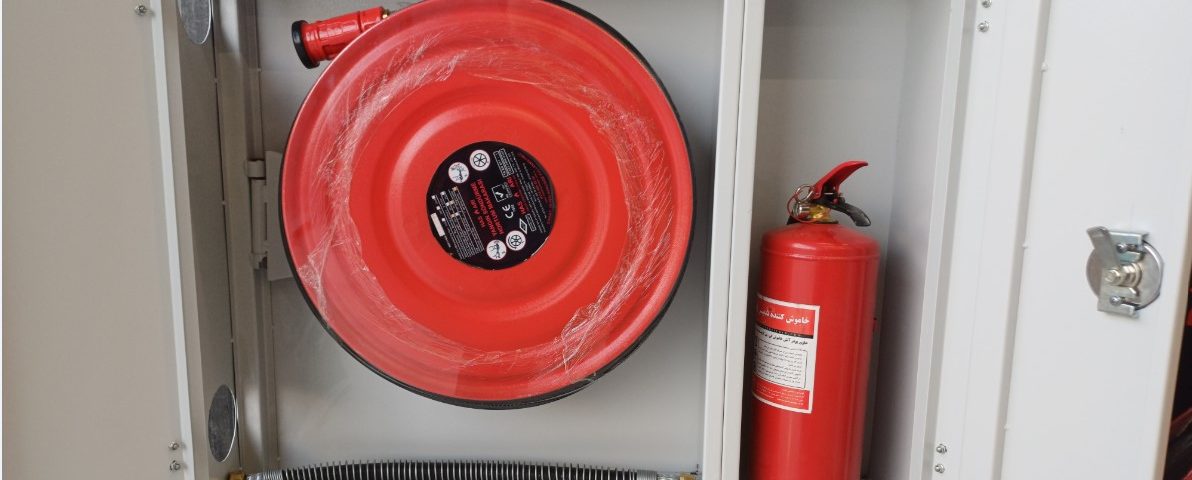

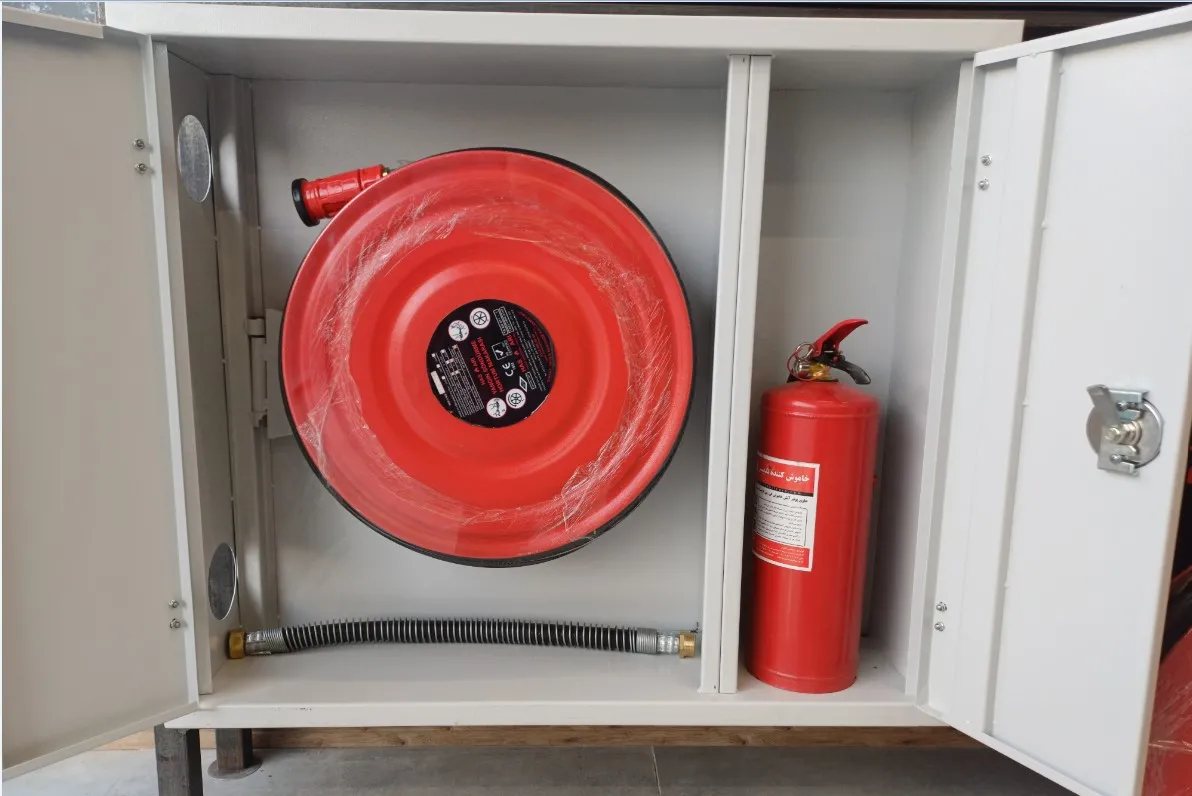

اجزای جعبه شلنگ آتش‌نشانی (Fire Hose Reel Cabinet Components)

یک جعبه شلنگ آتش‌نشانی شامل چندین جزء حیاتی است که هر کدام نقش مهمی در عملکرد صحیح آن دارند:

  • شلنگ آتش‌نشانی: قلب اصلی سیستم است و معمولاً از مواد مقاوم در برابر حرارت و فشار ساخته می‌شود.
  • شیر کنترل: برای قطع و وصل جریان آب استفاده می‌شود.
  • قرقره: که شلنگ روی آن پیچیده می‌شود و در هنگام استفاده به راحتی باز می‌شود.
  • قفل درب: برای جلوگیری از استفاده غیرمجاز یا تخریب توسط افراد ناشناخته.

قطعات و تجهیزات جعبه شلنگ آتش‌نشانی (Fire Hose Reel Cabinet Parts)

هر جعبه شلنگ آتش‌نشانی شامل چندین قطعه کلیدی است که هر یک باید به درستی عمل کنند تا در مواقع اضطراری عملکرد مطلوبی ارائه دهند. این قطعات شامل:

  1. شلنگ آتش‌نشانی: معمولاً از مواد مقاوم در برابر حرارت و فشار بالا ساخته می‌شود.
  2. شیر کنترل (Valve): وظیفه کنترل جریان آب را بر عهده دارد و باید از موادی مقاوم در برابر زنگ‌زدگی و فشار بالا ساخته شود. نوع و کیفیت شیرها تأثیر زیادی بر عملکرد سیستم دارند.
  3. قرقره (Hose Reel): شلنگ روی آن قرار می‌گیرد و به راحتی باز و بسته می‌شود.
  4. دستگیره باز و بسته‌کننده (Handle): برای فعال کردن شلنگ و شیر استفاده می‌شود.

این قطعات باید به طور منظم بررسی و در صورت نیاز تعویض شوند تا عملکرد جعبه‌ها در شرایط بحرانی مختل نشود.

نصب و نگهداری جعبه شلنگ آتش‌نشانی (Fire Hose Reel Cabinet Installation and Maintenance)

نصب و نگهداری منظم جعبه‌های شلنگ آتش‌نشانی یکی از مهم‌ترین عوامل در تضمین عملکرد صحیح آن‌ها در مواقع اضطراری است.

اصول نصب:

  • ارتفاع مناسب: جعبه‌ها باید در ارتفاعی قرار گیرند که افراد در مواقع اضطراری بتوانند به راحتی به آن‌ها دسترسی داشته باشند. این ارتفاع معمولاً بین 900 تا 1200 میلی‌متر از سطح زمین است.
  • محل نصب: جعبه‌ها باید در مکان‌هایی نصب شوند که در دسترس و قابل مشاهده باشند، مانند نزدیک به خروجی‌های اضطراری یا راه‌پله‌ها.

نگهداری:

  • بازرسی دوره‌ای: جعبه‌ها و تجهیزات آن باید به طور دوره‌ای مورد بررسی و آزمایش قرار گیرند. این شامل بررسی برچسب‌ها، شیرها، قرقره و سایر قطعات داخلی است.
  • تعمیر و تعویض: قطعات فرسوده یا آسیب‌دیده باید به سرعت تعمیر یا تعویض شوند تا اطمینان حاصل شود که سیستم همیشه آماده به کار است.

بررسی جامع اجزا و استانداردهای فنی جعبه‌های شلنگ آتش‌نشانی

جعبه‌های شلنگ آتش‌نشانی بر اساس استانداردهای ملی و بین‌المللی طراحی و ساخته می‌شوند. این استانداردها مشخص می‌کنند که جعبه‌ها باید از چه موادی ساخته شوند و چه ویژگی‌هایی برای اطمینان از عملکرد مطلوب در شرایط اضطراری داشته باشند.

شیر جعبه آتش‌نشانی (Fire Hose Reel Cabinet Valve)

شیرها یکی از اجزای کلیدی در جعبه‌های شلنگ آتش‌نشانی هستند که جریان آب را کنترل می‌کنند. این شیرها باید از موادی مقاوم در برابر فشار و زنگ‌زدگی ساخته شوند تا در شرایط بحرانی به درستی عمل کنند.

  • شیرهای ضد زنگ: بهترین انتخاب برای افزایش عمر مفید شیرها و جلوگیری از خرابی.
  • کنترل جریان آب: باید با دقت طراحی شوند تا فشار آب به صورت یکپارچه و یکنواخت توزیع شود.

اندازه جعبه‌های شلنگ آتش‌نشانی (Fire Hose Reel Cabinet Size)

اندازه استاندارد جعبه‌های شلنگ آتش‌نشانی بسته به نیازهای مختلف متفاوت است. در برخی کشورها مانند استرالیا، اندازه‌های خاصی برای این جعبه‌ها تعیین شده است. برای مثال:

  • استاندارد استرالیا: اندازه جعبه‌ها باید به گونه‌ای باشد که شلنگ و تجهیزات به راحتی در آن جا شوند و فضای کافی برای باز و بسته شدن شلنگ وجود داشته باشد.
  • اندازه معمول: جعبه‌ها باید فضای کافی برای نگهداری شلنگ، شیر و سایر تجهیزات فراهم کنند.
آشنایی با انواع سیستم های اطفاء حریق گازی
مطالعه

جعبه‌های استیل ضد زنگ (Fire Hose Reel Cabinet Stainless Steel)

استفاده از استیل ضد زنگ در ساخت جعبه‌های شلنگ آتش‌نشانی به دلیل مقاومت بالا در برابر خوردگی و طول عمر بیشتر بسیار متداول است. این نوع جعبه‌ها به‌ویژه در مناطق مرطوب یا مناطقی که خطر خوردگی بالاست، مانند سنگاپور و دیگر مناطق ساحلی، استفاده می‌شوند.

ویژگی‌های جعبه‌های استیل ضد زنگ:

  • مقاومت در برابر رطوبت: برای محیط‌های مرطوب بسیار مناسب هستند.
  • طول عمر بالا: با مقاومت در برابر خوردگی، عمر مفید این جعبه‌ها بسیار طولانی‌تر از جعبه‌های فلزی معمولی است.

پایه و نگهدارنده‌های جعبه شلنگ آتش‌نشانی (Fire Hose Reel Cabinet Stand)

در برخی از موارد، به جای نصب دیواری، از پایه‌ها برای نگهداری جعبه‌های شلنگ آتش‌نشانی استفاده می‌شود. این پایه‌ها به جعبه امکان می‌دهند تا در فضاهای باز یا مناطقی که نصب دیواری امکان‌پذیر نیست، به‌راحتی نصب شوند.

  • کاربرد در مناطق صنعتی: پایه‌ها بیشتر در محیط‌های صنعتی و کارگاه‌ها که نیاز به انعطاف در نصب وجود دارد، استفاده می‌شوند.
  • سهولت نصب و جابجایی: پایه‌ها امکان جابجایی آسان جعبه‌ها را فراهم می‌کنند.



جعبه‌های شلنگ آتش‌نشانی بخش اساسی از سیستم‌های ایمنی ساختمان‌ها و صنایع هستند. طراحی دقیق، نصب درست و نگهداری منظم این جعبه‌ها، همراه با رعایت استانداردهای بین‌المللی و استفاده از مواد مقاوم، تضمین می‌کند که در مواقع اضطراری به درستی عمل کنند. نقشه‌های CAD و مدل‌های Revit به طراحان کمک می‌کنند تا این جعبه‌ها به صورت همگام با سایر بخش‌های سازه نصب شوند و قطعات و تجهیزات آن‌ها به درستی کار کنند.

مشخصات و الزامات فنی جعبه‌های شلنگ آتش‌نشانی (Fire Hose Reel Cabinet Specifications & Requirements)

جعبه‌های شلنگ آتش‌نشانی باید با دقت و مطابق با استانداردهای بین‌المللی و مقررات محلی طراحی و ساخته شوند تا در زمان‌های اضطراری عملکرد بهینه‌ای داشته باشند. این الزامات شامل موارد زیر است:

  1. مقاومت در برابر آتش: جعبه‌ها باید از موادی ساخته شوند که در برابر حرارت و آتش مقاومت بالایی داشته باشند تا در صورت بروز حریق، خود جعبه یا تجهیزات داخلی دچار آسیب نشوند.
  2. ضد زنگ بودن: جعبه‌های شلنگ آتش‌نشانی باید از موادی نظیر استیل ضد زنگ ساخته شوند تا در شرایط مرطوب و خورنده، دچار زنگ‌زدگی نشوند. مناطق ساحلی و محیط‌های صنعتی که رطوبت و مواد شیمیایی زیاد هستند، نیازمند استفاده از مواد مقاوم‌تری می‌باشند.
  3. دسترسی آسان به تجهیزات: طراحی جعبه‌ها باید به گونه‌ای باشد که در مواقع اضطراری، تجهیزات به راحتی قابل دسترسی باشند. قفل‌های درب جعبه باید به راحتی باز شوند و مکانیزم‌های باز و بسته شدن شلنگ نیز باید ساده و سریع باشند.
  4. نصب مطابق با مقررات محلی: علاوه بر رعایت استانداردهای بین‌المللی، جعبه‌ها باید بر اساس مقررات محلی نصب شوند. این مقررات ممکن است شامل ارتفاع نصب، مکان قرارگیری و سایر الزامات ایمنی باشد که برای هر منطقه متفاوت است.

مدل‌سازی و نرم افزار  Revit (Fire Hose Reel Cabinet Revit Family)

در معماری‌ها و طراحی‌های مدرن، استفاده از نرم‌افزارهای مدل‌سازی سه‌بعدی مانند Revit نقش کلیدی دارد.

  1. خانواده Revit: این مدل‌ها به معماران و مهندسان کمک می‌کنند تا طراحی دقیق و جامعی از سیستم‌های ایمنی مانند جعبه‌های شلنگ آتش‌نشانی داشته باشند. مدل‌های Revit، شامل تمام ابعاد، جزئیات فنی و نحوه اتصال تجهیزات می‌باشند.
  2. سازگاری با سایر سیستم‌های ساختمان: مدل‌های Revit امکان هماهنگی و همگام‌سازی جعبه‌های شلنگ آتش‌نشانی با سایر اجزای سازه، مانند سیستم‌های تهویه، برق و آب‌رسانی را فراهم می‌کنند.
  3. شبیه‌سازی و تحلیل: استفاده از خانواده Revit به مهندسان امکان می‌دهد تا قبل از نصب، شبیه‌سازی‌های لازم را انجام دهند و هرگونه تداخل یا نقص طراحی را در مراحل اولیه شناسایی و رفع کنند.

جعبه‌های با کپسول آتش‌نشانی و شیر تخلیه (Fire Hose Reel Cabinet with Extinguisher & Landing Valve)

در برخی از جعبه‌های شلنگ آتش‌نشانی، علاوه بر شلنگ و شیر کنترل، کپسول آتش‌نشانی و شیر تخلیه نیز قرار داده می‌شود. این تجهیزات اضافی به کاربر امکان می‌دهند تا به سرعت و به‌طور مؤثر در مقابله با آتش‌سوزی اقدام کند.

  1. کپسول آتش‌نشانی (Extinguisher): در مواردی که نیاز به کنترل سریع حریق در مراحل اولیه است، وجود کپسول آتش‌نشانی در جعبه‌های شلنگ آتش‌نشانی می‌تواند موثر باشد. این کپسول‌ها معمولاً در کنار شلنگ قرار داده می‌شوند تا به راحتی در دسترس باشند.
  2. شیر تخلیه (Landing Valve): در برخی ساختمان‌ها و به ویژه در مناطق صنعتی و برج‌های بلند، نصب شیر تخلیه در جعبه‌ها به اپراتورها این امکان را می‌دهد تا فشار آب را تنظیم کنند و از جریان یکنواخت آب در هنگام آتش‌نشانی اطمینان حاصل کنند.

وزن و قابلیت حمل جعبه‌های شلنگ آتش‌نشانی (Fire Hose Reel Cabinet Weight)

وزن جعبه‌های شلنگ آتش‌نشانی به مواد سازنده و تجهیزات داخلی آن‌ها بستگی دارد. عواملی که بر وزن تأثیر می‌گذارند عبارتند از:

  1. جنس جعبه: جعبه‌هایی که از استیل ضد زنگ ساخته می‌شوند، معمولاً سنگین‌تر هستند، اما دوام و مقاومت بیشتری نیز دارند. این نوع جعبه‌ها بیشتر در مناطق صنعتی و فضاهای باز که نیاز به مقاومت در برابر شرایط سخت محیطی دارند، استفاده می‌شوند.
  2. تجهیزات داخلی: وجود تجهیزاتی مانند شلنگ‌های ضخیم‌تر، شیرهای سنگین‌تر و کپسول آتش‌نشانی، وزن جعبه را افزایش می‌دهد.
  3. قابلیت حمل و نصب آسان: وزن جعبه‌ها باید به گونه‌ای باشد که حمل و نصب آن‌ها به راحتی انجام شود. این موضوع به ویژه در پروژه‌های بزرگ که تعداد زیادی جعبه نصب می‌شود، اهمیت بیشتری دارد. بهینه‌سازی وزن می‌تواند زمان نصب را کاهش داده و حمل و نقل را ساده‌تر کند.

انتخاب جعبه‌های شلنگ آتش‌نشانی

در هنگام انتخاب جعبه‌های شلنگ آتش‌نشانی، عواملی مانند اندازه مناسب، مواد مقاوم و استانداردهای فنی باید به دقت مورد بررسی قرار گیرند. انتخاب اندازه مناسب به منظور جلوگیری از اشغال بیش از حد فضا و استفاده مؤثر از تجهیزات داخل جعبه، یکی از مسائل مهم در طراحی این سیستم‌هاست.

  1. مواد مقاوم مانند استیل ضد زنگ: برای محیط‌هایی که رطوبت یا خطر خوردگی وجود دارد، استفاده از استیل ضد زنگ انتخابی مناسب خواهد بود.
  2. استانداردهای فنی: جعبه‌ها باید مطابق با استانداردهای بین‌المللی مانند NFPA یا BS EN طراحی و ساخته شوند. این استانداردها تضمین می‌کنند که جعبه‌ها قابلیت مقاومت در برابر فشار آب و شرایط محیطی را دارند.
  3. مقررات محلی: علاوه بر استانداردهای بین‌المللی، مقررات محلی نیز باید در نظر گرفته شوند تا اطمینان حاصل شود که جعبه‌ها به درستی نصب و استفاده می‌شوند.

جعبه‌های شلنگ آتش‌نشانی یکی از مهم‌ترین اجزای سیستم‌های ایمنی ساختمان‌ها و محیط‌های صنعتی هستند. این جعبه‌ها باید بر اساس استانداردهای بین‌المللی و مقررات محلی طراحی و ساخته شوند تا در شرایط اضطراری عملکرد مطلوب داشته باشند. طراحی دقیق با ابزارهایی مانند Revit و CAD و انتخاب مواد مقاوم به همراه نصب صحیح از جمله عواملی هستند که به حفاظت از جان انسان‌ها و اموال در برابر حریق کمک می‌کنند.



بررسی کاربردها و نصب جعبه‌های شلنگ آتش‌نشانی (Fire Hose Reel Cabinets)

این جعبه‌ها، که شامل شلنگ آتش‌نشانی، شیر کنترل و نازل هستند، تجهیزات آتش‌نشانی را در مقابل آسیب‌های محیطی محافظت می‌کنند. جعبه‌های شلنگ آتش‌نشانی در مکان‌هایی مانند پارکینگ‌ها، کارخانه‌ها، هتل‌ها و مراکز عمومی نصب می‌شوند و نقش حیاتی در کنترل سریع حریق دارند.

این جعبه‌ها، که شامل شلنگ آتش‌نشانی، شیر کنترل و نازل هستن



انواع جعبه‌های شلنگ آتش‌نشانی (Fire Hose Reel Cabinet Types)

جعبه‌های شلنگ آتش‌نشانی در مدل‌های متنوعی طراحی و ساخته می‌شوند تا برای محیط‌ها و شرایط مختلف قابل استفاده باشند. انواع اصلی این جعبه‌ها شامل موارد زیر است:

  1. جعبه‌های دیواری (Wall-Mounted): این مدل‌ها به راحتی روی دیوار نصب می‌شوند و دسترسی سریع به تجهیزات را فراهم می‌کنند. این نوع جعبه‌ها به دلیل نصب ساده و دسترسی راحت، محبوب‌ترین مدل‌ها برای ساختمان‌های عمومی و تجاری هستند.
  2. جعبه‌های توکار (Recessed): این جعبه‌ها داخل دیوار نصب می‌شوند و فضای کمی اشغال می‌کنند. این نوع جعبه‌ها برای مکان‌هایی که محدودیت فضا وجود دارد، مانند راهروها و مناطق پر رفت‌وآمد، مناسب هستند.
  3. جعبه‌های شیشه‌دار (Glass Door Cabinets): در این نوع جعبه‌ها، درب شیشه‌ای نصب می‌شود تا امکان بازرسی بصری تجهیزات بدون باز کردن جعبه فراهم شود. این ویژگی به کاربران امکان می‌دهد که بدون نیاز به باز کردن درب، از سالم بودن شلنگ و سایر تجهیزات مطمئن شوند.
  4. جعبه‌های با تجهیزات اضافی (With Extinguisher & Landing Valve): برخی از جعبه‌ها مجهز به کپسول آتش‌نشانی و شیر تخلیه هستند که به کاربران امکان می‌دهند تا به سرعت آتش را کنترل کنند.

قطعات جعبه‌های شلنگ آتش‌نشانی (Fire Hose Reel Cabinet Parts)

هر جعبه شلنگ آتش‌نشانی شامل قطعات مختلفی است که هر کدام وظایف خاصی در عملکرد صحیح سیستم دارند. این قطعات عبارتند از:

  1. شلنگ آتش‌نشانی (Fire Hose): شلنگ‌ها در داخل جعبه قرار می‌گیرند و به شیر کنترل متصل می‌شوند. این شلنگ‌ها معمولاً از مواد مقاوم در برابر حرارت و فشار بالا ساخته شده‌اند.
  2. شیر کنترل (Valve): شیر کنترل به کاربر امکان می‌دهد که جریان آب را باز و بسته کند و به این ترتیب امکان کنترل جریان آب و خاموش کردن حریق فراهم می‌شود.
  3. نازل (Nozzle): نازل انتهای شلنگ است که برای هدایت جریان آب استفاده می‌شود. نازل‌ها به گونه‌ای طراحی شده‌اند که بتوانند الگوهای مختلفی از پاشش آب را ایجاد کنند، مانند پاشش مستقیم یا پاشش اسپری.
  4. درب و گیره‌های نگهدارنده (Door & Holders): درب جعبه باید مقاوم و سبک باشد و به راحتی باز شود تا در شرایط اضطراری دسترسی به تجهیزات آسان باشد. گیره‌های نگهدارنده برای ثبات شلنگ و جلوگیری از آسیب‌های احتمالی به آن در داخل جعبه تعبیه شده‌اند.

قیمت جعبه‌های شلنگ آتش‌نشانی (Fire Hose Reel Cabinet Price)

قیمت جعبه‌های شلنگ آتش‌نشانی بسته به جنس، اندازه و تجهیزات داخلی متفاوت است. جعبه‌هایی که از استیل ضد زنگ یا درب شیشه‌ای مقاوم ساخته شده‌اند، معمولاً گران‌تر از مدل‌های ساده هستند. قیمت‌ها ممکن است در کشورهای مختلف نیز متفاوت باشد. برای مثال، قیمت جعبه‌های شلنگ آتش‌نشانی در عربستان سعودی (Fire Hose Reel Cabinet Price in Saudi Arabia) تحت تأثیر عواملی مانند واردات، تقاضا و نوسانات بازار قرار دارد.

قیمت جعبه‌های شلنگ آتش‌نشانی به عوامل مختلفی بستگی دارد، از جمله جنس، اندازه، برند و همچنین تجهیزات اضافی مثل کپسول آتش‌نشانی (Fire Hose Reel Cabinet with Extinguisher) یا شیر تخلیه (Fire Hose Reel Cabinet with Landing Valve). جعبه‌های استیل ضدزنگ معمولاً گران‌تر از جعبه‌های فلزی معمولی هستند؛ زیرا دوام بیشتری دارند و در برابر خوردگی مقاومت بالایی ارائه می‌دهند

جزئیات نصب جعبه‌های شلنگ آتش‌نشانی (Fire Hose Reel Cabinet Installation Details)

نصب صحیح جعبه‌های شلنگ آتش‌نشانی به منظور دسترسی سریع و راحت به تجهیزات در مواقع اضطراری از اهمیت ویژه‌ای برخوردار است. مراحل نصب شامل موارد زیر است:

  1. انتخاب محل مناسب: جعبه باید در محلی نصب شود که در دسترسی مستقیم و سریع قرار گیرد. راهروها، ورودی‌ها و فضاهای عمومی از بهترین مکان‌ها برای نصب جعبه‌ها هستند.
  2. ارتفاع نصب (Mounting Height): طبق استانداردها، جعبه باید در ارتفاع 1.2 تا 1.5 متر از سطح زمین نصب شود. این ارتفاع به گونه‌ای انتخاب شده که تمامی افراد، بدون در نظر گرفتن قد یا وضعیت جسمانی، بتوانند به راحتی از جعبه استفاده کنند.
  3. اتصالات به سیستم آب‌رسانی: جعبه‌ها باید به منبع آب پر فشار متصل شوند تا در صورت نیاز، آب به سرعت از طریق شلنگ منتقل شود.
  4. تست و بازرسی: پس از نصب، لازم است که تست‌های عملیاتی انجام شود تا اطمینان حاصل شود که جعبه و تجهیزات داخلی به درستی عمل می‌کنند. همچنین بازرسی‌های دوره‌ای باید برای اطمینان از سالم بودن تجهیزات انجام شود.
قوانین و مقررات
مطالعه

نصب این جعبه‌ها باید طبق استانداردهای بین‌المللی و محلی انجام شود. ارتفاع جعبه از سطح زمین نباید بیش از 1.5 متر باشد تا در شرایط اضطراری به راحتی قابل دسترس باشد. همچنین جعبه‌ها باید در مکان‌هایی نصب شوند که از نظر دسترسی عمومی مناسب باشند، مثلاً نزدیک راه‌پله‌ها یا خروجی‌های اضطراری.

  • مکان نصب: معمولاً در نزدیکی محل‌هایی با خطرات حریق بالا مانند اتاق‌های ماشین‌آلات یا مناطق صنعتی نصب می‌شوند.
  • ارتفاع نصب: ارتفاع استاندارد جعبه‌ها باید بین 900 تا 1200 میلی‌متر از سطح زمین باشد، که دسترسی راحت برای استفاده فراهم شود.

استانداردهای نصب جعبه‌های شلنگ آتش‌نشانی

نصب جعبه‌های شلنگ آتش‌نشانی باید مطابق با استانداردهای بین‌المللی و مقررات محلی باشد. برخی از مهم‌ترین استانداردها عبارتند از:

  1. NFPA 14: این استاندارد توسط انجمن ملی حفاظت از حریق آمریکا (NFPA) ارائه شده و به نصب و نگهداری سیستم‌های لوله‌کشی و جعبه‌های آتش‌نشانی می‌پردازد.
  2. BS EN 671-1: این استاندارد اروپایی به تجهیزات آتش‌نشانی ثابت و جعبه‌های شلنگ آتش‌نشانی اختصاص دارد و نکاتی در خصوص طراحی، نصب و نگهداری این تجهیزات ارائه می‌دهد.
  3. مقررات محلی: هر کشور ممکن است مقررات محلی خاص خود را برای نصب جعبه‌های شلنگ آتش‌نشانی داشته باشد. به‌عنوان مثال، در کشورهایی مانند عربستان سعودی یا استرالیا، قوانین و مقررات خاصی برای ارتفاع نصب، جنس مواد و محل نصب تعریف شده است.

جعبه‌های شلنگ آتش‌نشانی، یکی از عناصر اصلی ایمنی در ساختمان‌ها و محیط‌های صنعتی هستند. انتخاب صحیح نوع جعبه، مواد سازنده مقاوم و نصب صحیح طبق استانداردهای جهانی و محلی، می‌تواند در جلوگیری از حوادث و کنترل سریع حریق بسیار مؤثر باشد. بازرسی و نگهداری منظم این جعبه‌ها نیز از اهمیت ویژه‌ای برخوردار است تا اطمینان حاصل شود که در زمان نیاز، تجهیزات به درستی عمل می‌کنند.

نصب جعبه شلنگ آتش‌نشانی (Fire Hose Reel Cabinet Installation)

نصب صحیح جعبه شلنگ آتش‌نشانی از مهم‌ترین عوامل در کارایی آن در شرایط اضطراری است. این کار باید توسط متخصصان مجرب انجام شود و مطابق با استانداردهای ایمنی بین‌المللی باشد. در ادامه برخی از مراحل کلیدی نصب جعبه شلنگ آتش‌نشانی آورده شده است:

  1. انتخاب محل مناسب: محل نصب جعبه باید به گونه‌ای انتخاب شود که دسترسی سریع و آسان به آن برای تمامی افراد در زمان اضطراری فراهم باشد. همچنین باید اطمینان حاصل شود که مسیرهای خروجی مسدود نباشند و جعبه در مکان‌های پر رفت‌وآمد مانند راهروها و نزدیک به درب‌های خروج اضطراری نصب شود.
  2. نصب به دیوار یا پایه‌های محکم: جعبه باید به دیوارهای مقاوم یا پایه‌های فلزی نصب شود. اطمینان حاصل شود که اتصالات مقاوم در برابر لرزش و زلزله هستند و جعبه به‌طور محکم به سطح نصب متصل شده است.
  3. اتصال به سیستم آب‌رسانی: جعبه باید به سیستم آب‌رسانی با فشار مناسب متصل شود. لوله‌های آب باید بدون نشتی و با کیفیت بالا باشند تا در صورت نیاز، آب به سرعت و بدون هیچ مانعی از شلنگ عبور کند.
  4. تنظیم شلنگ و نازل: شلنگ باید به‌طور منظم و دقیق درون جعبه قرار گیرد تا در شرایط اضطراری به‌سرعت و بدون مانع باز شود. نازل شلنگ نیز باید در جای خود محکم شده و به راحتی در دسترس باشد.
  5. نصب و بررسی برچسب‌ها: برچسب‌ها و علائم هشدار باید در محل‌های مشخصی از جعبه نصب شوند تا کاربران بتوانند به سرعت دستورالعمل‌های استفاده و نقاط هشدار را مشاهده کنند.
  6. ارتفاع نصب: جعبه باید در ارتفاع 1.2 تا 1.5 متری از سطح زمین نصب شود تا تمامی افراد بتوانند به‌راحتی به آن دسترسی داشته باشند. این ارتفاع باید مطابق با استانداردهای ملی و بین‌المللی تعیین شود.

ارتفاع نصب جعبه شلنگ آتش‌نشانی (Fire Hose Reel Cabinet Mounting Height)

ارتفاع نصب جعبه‌های شلنگ آتش‌نشانی یکی از مهم‌ترین عوامل در کارایی این تجهیزات در مواقع اضطراری است. مطابق استانداردهای بین‌المللی مانند NFPA 14 و BS EN 671-1، جعبه‌ها باید در ارتفاعی نصب شوند که دسترسی به شلنگ و تجهیزات داخلی برای همه افراد، حتی در شرایط اضطراری، آسان و سریع باشد. معمولاً این ارتفاع بین 1.2 تا 1.5 متر از سطح زمین توصیه می‌شود.

  • ارتفاع 1.2 متر مناسب برای دسترسی افرادی است که محدودیت‌های فیزیکی دارند، مانند افراد دارای معلولیت.
  • ارتفاع 1.5 متر معمولاً برای استفاده در محیط‌های عمومی و صنعتی که به دسترسی سریع‌تر و بیشتر نیاز دارند توصیه می‌شود.

این استانداردها تضمین می‌کنند که جعبه شلنگ آتش‌نشانی در ارتفاعی قرار گیرد که برای کاربران با قدها و شرایط مختلف مناسب باشد، بدون اینکه مانعی برای دسترسی به تجهیزات باشد.

ارتفاع خود جعبه شلنگ آتش‌نشانی (Fire Hose Reel Cabinet Height)

ارتفاع فیزیکی جعبه‌های شلنگ آتش‌نشانی بسته به نوع پروژه و نیازهای فنی متغیر است. معمولاً جعبه‌ها در ابعاد استاندارد با ارتفاع 600 تا 1200 میلی‌متر ساخته می‌شوند. ارتفاع جعبه باید به گونه‌ای باشد که:

  • شلنگ آتش‌نشانی و تجهیزات اضافی مانند کپسول آتش‌نشانی و شیر تخلیه به‌راحتی در آن جای گیرند.
  • دسترسی آسان به همه تجهیزات داخل جعبه، حتی در مواقع اضطراری فراهم شود.

طراحی فشرده و مناسب جعبه‌ها به بهینه‌سازی فضای محیط کمک کرده و همچنین باعث سهولت در نصب در مکان‌هایی با محدودیت فضایی می‌شود.

جعبه‌های شلنگ آتش‌نشانی برند نافکو (Fire Hose Reel Cabinet NAFFCO)

نافکو (NAFFCO) یکی از پیشروترین برندهای جهانی در تولید تجهیزات ایمنی و آتش‌نشانی است. محصولات این شرکت به دلیل کیفیت بالا و طراحی‌های منطبق با استانداردهای بین‌المللی در پروژه‌های بزرگ ساختمانی و صنعتی استفاده می‌شوند. در ادامه به برخی از ویژگی‌های جعبه‌های شلنگ آتش‌نشانی نافکو پرداخته می‌شود:

  1. استفاده از مواد مقاوم: جعبه‌های نافکو از مواد مقاوم در برابر زنگ‌زدگی و فشار بالا ساخته شده‌اند. بدنه این جعبه‌ها معمولاً از استیل ضد زنگ تولید می‌شود که در برابر شرایط محیطی سخت مانند رطوبت بالا و خوردگی مقاومت می‌کند.
  2. طراحی‌های متنوع: نافکو جعبه‌های شلنگ آتش‌نشانی را در مدل‌های متنوعی تولید می‌کند تا نیازهای مختلف کاربران در محیط‌های مسکونی، تجاری و صنعتی را پوشش دهد. این جعبه‌ها با درب شیشه‌ای یا درب‌های فلزی مقاوم در برابر ضربه و شرایط محیطی طراحی شده‌اند.
  3. رعایت استانداردهای بین‌المللی: جعبه‌های شلنگ آتش‌نشانی نافکو مطابق با استانداردهای جهانی مانند BS EN 671 و NFPA تولید می‌شوند و در پروژه‌های ساختمانی بزرگ و حساس، از جمله هتل‌ها، مراکز خرید و بیمارستان‌ها، استفاده می‌شوند.
  4. امکان سفارشی‌سازی: جعبه‌های نافکو قابل سفارشی‌سازی هستند تا به نیازهای خاص هر پروژه پاسخ دهند. این ویژگی به کاربران امکان می‌دهد که ابعاد، جنس، نوع درب و تجهیزات داخلی جعبه را بر اساس نیازهای محیطی خود انتخاب کنند.

جعبه‌های شلنگ آتش‌نشانی نقش بسیار حیاتی در ایمنی ساختمان‌ها و محیط‌های صنعتی ایفا می‌کنند. نصب صحیح و بازرسی‌های دوره‌ای این تجهیزات از اهمیت بالایی برخوردار است تا در مواقع اضطراری به‌درستی عمل کنند. برندهایی مانند نافکو با ارائه محصولات با کیفیت و مطابق با استانداردهای بین‌المللی، نقش مؤثری در افزایش سطح ایمنی در پروژه‌های بزرگ ایفا می‌کنند. چک لیست‌های بازرسی منظم و نصب تخصصی این جعبه‌ها، از جمله اقداماتی هستند که می‌توانند به جلوگیری از حوادث ناگوار و کاهش خسارات کمک کنند.

بازو در جعبه شلنگ آتش‌نشانی (Fire Hose Reel Cabinet Handle)

بازو ها در جعبه‌های شلنگ آتش‌نشانی نقش مهمی در دسترسی سریع به تجهیزات دارند. این دسته‌ها باید از مواد مقاوم و ضدزنگ ساخته شوند تا در شرایط مختلف محیطی مانند رطوبت بالا یا دمای شدید بدون تغییر شکل و شکستگی عمل کنند. دسته‌های ارگونومیک باعث می‌شوند که:

  • باز کردن درب جعبه به سرعت و سهولت انجام شود.
  • امکان استفاده برای همه افراد با توانایی‌های مختلف فراهم گردد.

کد تعرفه گمرکی (Fire Hose Reel Cabinet HS Code)

کد تعرفه گمرکی یا HS Code برای تجهیزات آتش‌نشانی، شامل جعبه‌های شلنگ، بسته به کشورها و تعرفه‌های تجاری ممکن است متفاوت باشد. این کدها به شناسایی و دسته‌بندی محصولات در سطح بین‌المللی کمک می‌کنند و در فرآیندهای واردات و صادرات نقش کلیدی دارند. برای جعبه‌های شلنگ آتش‌نشانی کدهای HS Code معمولاً در دسته‌بندی‌های 8531 یا 8424 قرار می‌گیرند. این کدها به تعرفه‌های واردات، مالیات‌ها و مجوزهای لازم کمک کرده و فرآیند گمرکی را تسهیل می‌کنند.

جزئیات جعبه شلنگ آتش‌نشانی (Fire Hose Reel Cabinet Details)

جزئیات فنی جعبه شلنگ آتش‌نشانی بسیار مهم است و شامل موارد زیر می‌شود:

  • جنس بدنه جعبه: معمولاً از استیل ضدزنگ یا فولاد گالوانیزه ساخته می‌شود تا مقاومت در برابر زنگ‌زدگی و خوردگی در شرایط محیطی سخت تضمین شود.
  • ضخامت دیواره‌ها: ضخامت دیواره جعبه‌ها معمولاً بین 1.5 تا 3 میلی‌متر است تا جعبه مقاومت کافی در برابر ضربه‌ها و تغییرات محیطی داشته باشد.
  • نوع قفل و دسته: باید از قفل‌های مقاوم و استاندارد استفاده شود که در شرایط اضطراری به سرعت باز شوند.
  • پوشش رنگ: استفاده از رنگ‌های مقاوم به حرارت و رطوبت مانند رنگ‌های پودری الکترواستاتیک که دوام و ماندگاری طولانی دارند.

ابعاد جعبه شلنگ آتش‌نشانی (Fire Hose Reel Cabinet Dimensions)

ابعاد جعبه‌های شلنگ آتش‌نشانی بسته به نوع استفاده و محیط نصب متفاوت است. معمولاً ابعاد استاندارد به صورت زیر است:

  • عرض جعبه: 600 تا 900 میلی‌متر
  • ارتفاع جعبه: 700 تا 1200 میلی‌متر
  • عمق جعبه: 180 تا 300 میلی‌متر

این ابعاد باید به‌گونه‌ای انتخاب شوند که تجهیزات مورد نیاز به‌راحتی در جعبه قرار گیرند و فضای مناسب برای استفاده از شلنگ و دسترسی به آن فراهم باشد.

قفل درب جعبه شلنگ آتش‌نشانی (Fire Hose Reel Cabinet Door Lock)

قفل‌های جعبه شلنگ آتش‌نشانی باید از نوعی باشند که در زمان اضطراری سریع باز شوند، اما در شرایط عادی بتوانند از دسترسی غیرمجاز به تجهیزات جلوگیری کنند. این قفل‌ها می‌توانند به‌صورت:

  • قفل‌های مکانیکی که با کلید باز می‌شوند،
  • قفل‌های مغناطیسی که با فشار دست باز می‌شوند،
  • یا قفل‌های ایمنی خودکار برای جلوگیری از خرابی تجهیزات باشند.

درب جعبه شلنگ آتش‌نشانی (Fire Hose Reel Cabinet Door)

درب‌های جعبه‌های شلنگ آتش‌نشانی می‌توانند از جنس‌های مختلفی ساخته شوند، مانند:

  • فلز مقاوم: برای محیط‌های صنعتی و شرایط سخت محیطی.
  • شیشه مقاوم: درب‌های شیشه‌ای شفاف که به کاربران اجازه می‌دهد بدون باز کردن درب، تجهیزات داخلی را بررسی کنند.

درب‌ها باید به‌گونه‌ای طراحی شوند که در شرایط اضطراری بدون نیاز به ابزار خاصی به‌سرعت باز شوند.

طراحی جعبه شلنگ آتش‌نشانی (Fire Hose Reel Cabinet Design)

طراحی جعبه‌های شلنگ آتش‌نشانی باید به‌گونه‌ای باشد که هم از نظر کارایی و هم از نظر زیبایی‌شناسی با محیط‌های مختلف سازگار باشد. طراحی باید به‌گونه‌ای باشد که:

  • دسترسی به تجهیزات آسان باشد.
  • جعبه‌ها با پوشش‌های مقاوم به شرایط محیطی ساخته شوند.
  • نصب در مکان‌های محدود به‌راحتی انجام شود.

ارتفاع نصب و ابعاد جعبه‌های شلنگ آتش‌نشانی به‌عنوان بخش‌های کلیدی طراحی این تجهیزات نقش مهمی در ایمنی و عملکرد سریع در شرایط اضطراری دارند. استفاده از مواد مقاوم، طراحی کارآمد و جزئیات فنی دقیق باعث می‌شود که این جعبه‌ها نه تنها در زمان اضطراری به درستی عمل کنند، بلکه در افزایش عمر مفید تجهیزات نیز مؤثر باشند. توجه به جزئیات نصب و نگهداری منظم نیز برای تضمین کارایی آن‌ها ضروری است.

بررسی فنی و کاربردی جعبه‌های شلنگ آتش‌نشانی

برای بررسی دقیق جعبه‌های شلنگ آتش‌نشانی باید به موارد زیر توجه کرد:

  • ابعاد استاندارد: ابعاد جعبه‌ها باید به گونه‌ای باشد که تجهیزات به‌راحتی داخل آن جای گیرند. استانداردهای مختلفی از جمله استانداردهای استرالیا و NFPA وجود دارند که ابعاد مناسب برای هر نوع پروژه را تعیین می‌کنند.
  • طراحی درب‌های جعبه: درب‌های جعبه باید به‌گونه‌ای طراحی شوند که در شرایط اضطراری به‌راحتی باز شوند. جعبه‌های با درب دوگانه دسترسی آسان‌تری فراهم می‌کنند، به‌ویژه در محیط‌هایی که نیاز به دسترسی سریع به شلنگ آتش‌نشانی وجود دارد.
فروش جدیدترین مدلهای آژیر اعلام حریق
مطالعه

نقشه‌های CAD و DWG جعبه‌های شلنگ آتش‌نشانی: بررسی تخصصی

نقشه‌های CAD (Computer-Aided Design) و DWG (Drawing) ابزارهای پیشرفته‌ای هستند که در طراحی و مهندسی جعبه‌های شلنگ آتش‌نشانی استفاده می‌شوند. این نقشه‌ها به عنوان یک نقشه فنی دقیق برای طراحان، مهندسان، و نصابان عمل می‌کنند و امکان مشخص‌کردن ابعاد دقیق، محل نصب و اتصالات تجهیزات داخلی را فراهم می‌سازند. در ادامه، به بررسی جزئیات این نقشه‌ها و کاربردهای آن‌ها در پروژه‌های ساختمانی و ایمنی می‌پردازیم.

ویژگی‌ها و کاربردهای نقشه‌های CAD و DWG در جعبه‌های شلنگ آتش‌نشانی

  1. ابعاد دقیق جعبه‌ها در نقشه‌های ساختمانی

یکی از مهم‌ترین وظایف نقشه‌های CAD و DWG، تعیین دقیق ابعاد جعبه شلنگ آتش‌نشانی است. این ابعاد شامل ارتفاع، عرض، عمق، و موقعیت قرارگیری تجهیزات داخلی (مانند شلنگ، قرقره، و شیرآلات) است. این اطلاعات به طراحان کمک می‌کند تا جعبه‌ها را به گونه‌ای در ساختمان جانمایی کنند که دسترسی آسان و سریع به تجهیزات در مواقع اضطراری ممکن باشد.

  1. موقعیت دقیق نصب و هماهنگی با دیگر سیستم‌ها

نقشه‌های CAD و DWG به مهندسان امکان می‌دهند تا محل دقیق نصب جعبه‌های شلنگ آتش‌نشانی را در نقشه‌های ساختمانی تعیین کنند. این کار به جلوگیری از هرگونه تداخل با دیگر سیستم‌های ایمنی ساختمان مانند سیستم‌های اسپرینکلر، سیستم اطفای حریق و حتی تأسیسات برقی و مکانیکی کمک می‌کند. این هماهنگی باعث افزایش کارایی کل سیستم ایمنی ساختمان می‌شود.

  1. فاصله مجاز از دیگر اجزا و تجهیزات ساختمانی

نقشه‌های CAD و DWG شامل فاصله‌های مجاز میان جعبه شلنگ آتش‌نشانی و دیگر اجزای ساختمان می‌باشند. این فاصله‌ها به‌منظور ایجاد فضای کافی برای عملکرد صحیح شلنگ و دیگر تجهیزات ضروری است و بر اساس استانداردهای ایمنی بین‌المللی تعیین می‌شود. این اطلاعات تضمین می‌کند که دسترسی به تجهیزات در زمان اضطراری به‌درستی انجام می‌شود.

نقشه AutoCAD جعبه شلنگ آتش‌نشانی

نقشه‌های AutoCAD از ابزارهای مهم در طراحی و نقشه‌کشی جعبه‌های شلنگ آتش‌نشانی هستند که به طراحان کمک می‌کنند تا این تجهیزات را به‌درستی در نقشه‌های معماری و ساختمانی ادغام کنند. ویژگی‌های کلیدی نقشه‌های AutoCAD برای جعبه‌های شلنگ آتش‌نشانی شامل موارد زیر است:

  • محل دقیق نصب جعبه‌ها در ساختمان: AutoCAD به طراحان کمک می‌کند تا جعبه‌های شلنگ آتش‌نشانی را در مکان‌هایی قرار دهند که دسترسی به آن‌ها در زمان‌های ضروری به‌سادگی امکان‌پذیر باشد. این نقشه‌ها همچنین به طراحان اجازه می‌دهد تا مکان‌های بهینه را برای نصب این تجهیزات تعیین کنند.
  • جزئیات اتصالات داخلی: نقشه‌های AutoCAD شامل جزئیات دقیق اتصالات داخلی مانند شلنگ‌ها، قرقره‌ها، و شیرآلات هستند. این اطلاعات به نصابان کمک می‌کند تا تجهیزات را به‌درستی نصب کنند و از عملکرد صحیح آن‌ها در مواقع اضطراری اطمینان حاصل کنند.

استانداردهای طراحی و نقشه‌کشی جعبه‌های شلنگ آتش‌نشانی

برای طراحی و اجرای جعبه‌های شلنگ آتش‌نشانی، رعایت استانداردهای طراحی CAD و مدل‌های Revit از اهمیت بالایی برخوردار است. این استانداردها نه‌تنها برای طراحی داخلی جعبه‌ها بلکه برای هماهنگی آن‌ها با سایر بخش‌های ساختمان نیز حیاتی است. برخی از این استانداردها عبارت‌اند از:

  • استانداردهای بین‌المللی NFPA (National Fire Protection Association): این استانداردها ابعاد و ویژگی‌های فنی جعبه‌های شلنگ آتش‌نشانی را تعیین می‌کنند.
  • استانداردهای استرالیا: ابعاد و اتصالات جعبه‌های شلنگ آتش‌نشانی باید با استانداردهای ایمنی ساختمان‌های تجاری و صنعتی این کشور تطابق داشته باشد.

اهمیت استفاده از CAD در طراحی جعبه شلنگ آتش‌نشانی

استفاده از CAD در طراحی جعبه‌های شلنگ آتش‌نشانی مزایای متعددی دارد که در ادامه به برخی از مهم‌ترین آن‌ها اشاره می‌کنیم:

  • دقت بالا: نقشه‌های CAD امکان طراحی جعبه‌های شلنگ آتش‌نشانی با دقت بسیار بالا را فراهم می‌کنند. طراحان می‌توانند ابعاد و جزئیات فنی را با دقت میلی‌متری تنظیم کنند، که این دقت برای نصب صحیح تجهیزات و جلوگیری از مشکلات احتمالی در آینده حیاتی است.
  • سازگاری با سایر سیستم‌های ایمنی و ساختمانی: نقشه‌های CAD به طراحان اجازه می‌دهند تا جعبه‌های شلنگ آتش‌نشانی را به‌گونه‌ای طراحی کنند که با سایر سیستم‌های ایمنی و ساختمانی مانند سیستم‌های مکانیکی، برقی، و اسپرینکلر تداخلی نداشته باشد. این امر باعث افزایش ایمنی و کارایی کل سیستم می‌شود.
  • افزایش کارایی پروژه: با استفاده از نقشه‌های CAD، می‌توان روند طراحی و نصب را سرعت بخشید. طراحی دقیق و هماهنگ با سایر سیستم‌ها، احتمال خطاهای نصب را به‌طور قابل‌توجهی کاهش می‌دهد و هزینه‌های ناشی از اشتباهات احتمالی را نیز کم می‌کند.
  • مدل‌های سه‌بعدی و تحلیل دقیق: نرم‌افزارهای CAD به طراحان اجازه می‌دهند تا جعبه‌های شلنگ آتش‌نشانی را به‌صورت سه‌بعدی مدل‌سازی کنند. این مدل‌ها به آن‌ها کمک می‌کند تا قبل از اجرای پروژه، تمام جنبه‌های فنی و اجرایی را به دقت تحلیل کنند.

نقشه‌های CAD و DWG برای طراحی، نصب، و هماهنگی جعبه‌های شلنگ آتش‌نشانی با سایر سیستم‌های ایمنی ساختمان‌ها از اهمیت بالایی برخوردارند. این نقشه‌ها به مهندسان امکان می‌دهند تا با دقت بالا و رعایت استانداردهای بین‌المللی، تجهیزات ایمنی را در ساختمان‌ها جانمایی کنند و از عملکرد صحیح آن‌ها در مواقع اضطراری اطمینان حاصل کنند. همچنین، استفاده از ابزارهای طراحی دیجیتال مانند CAD باعث افزایش کارایی پروژه‌ها و کاهش خطاهای نصب می‌شود که نهایتاً به افزایش ایمنی و کارایی کل سیستم کمک می‌کند.

ابعاد استاندارد جعبه شلنگ آتش‌نشانی (Standard Fire Hose Reel Cabinet Dimensions)

ابعاد جعبه‌های شلنگ آتش‌نشانی بر اساس استانداردهای مختلف جهانی متغیر است. برخی از ابعاد رایج عبارتند از:

  • عرض: 600 تا 900 میلی‌متر
  • ارتفاع: 700 تا 1200 میلی‌متر
  • عمق: 180 تا 300 میلی‌متر

این ابعاد با توجه به نوع پروژه (مسکونی، تجاری یا صنعتی) و نیازهای فنی انتخاب می‌شوند.

استانداردهای استرالیا برای جعبه شلنگ آتش‌نشانی (Australian Standards for Fire Hose Reel Cabinets)

استانداردهای استرالیا به دلیل سخت‌گیری در حفظ ایمنی و عملکرد بهینه تجهیزات، جزو معتبرترین استانداردهای جهانی محسوب می‌شوند. در این استانداردها به موارد زیر توجه شده است:

  • ابعاد و جنس جعبه: جعبه باید از مواد مقاوم به حرارت و ضربه ساخته شود.
  • نوع قفل و دستگیره‌ها: قفل‌ها باید به‌گونه‌ای باشند که دسترسی سریع در مواقع اضطراری را فراهم کنند و از دسترسی غیرمجاز جلوگیری کنند.
  • رنگ جعبه: رنگ استاندارد برای جعبه‌های شلنگ آتش‌نشانی معمولاً قرمز است تا به‌راحتی قابل تشخیص باشند.

چک‌ لیست نصب جعبه شلنگ آتش‌نشانی (Fire Hose Reel Cabinet Installation Checklist)

برای نصب صحیح جعبه‌های شلنگ آتش‌نشانی، استفاده از چک‌لیست نصب ضروری است. این چک‌لیست معمولاً شامل موارد زیر است:

  • بررسی استحکام اتصال جعبه به دیوار یا زمین.
  • ارتفاع نصب مناسب برای دسترسی آسان.
  • بررسی عملکرد صحیح شیرآلات و اتصالات.
  • بازرسی کامل تجهیزات داخلی شامل شلنگ و قرقره.

اجزا و اتصالات جعبه شلنگ آتش‌نشانی (Fire Hose Reel Cabinet Components/Connection)

اجزای اصلی جعبه شلنگ آتش‌نشانی شامل:

  • شلنگ و قرقره: شلنگ‌های مقاوم به حرارت و فشار بالا همراه با قرقره‌های استاندارد که به‌راحتی باز و بسته می‌شوند.
  • شیرآلات: شیرهای تخلیه و کنترل جریان که با استانداردهای ایمنی سازگار باشند.
  • اتصالات: باید از جنس مقاوم به زنگ‌زدگی و خوردگی انتخاب شوند تا طول عمر بیشتری داشته باشند. اتصالات درست باعث عملکرد صحیح سیستم در زمان استفاده می‌شود.



کاتالوگ‌های برندهای معتبر (NAFFCO, Bristol, SFFECO, Firex Catalogue)

برندهای معتبر مانند NAFFCO، بریستول،  SFFECO و, Behsazan  و Firex  انواع مختلف جعبه‌های شلنگ آتش‌نشانی را تولید می‌کنند. این برندها کاتالوگ‌های جامع PDF ارائه می‌دهند که شامل اطلاعات دقیقی درباره:

  • ابعاد جعبه،
  • جنس بدنه و مواد استفاده‌شده،
  • نوع قفل و اتصالات،
  • استانداردهای بین‌المللی مورد استفاده.

نقشه‌های فنی و استفاده از نقشه‌های CAD و DWG در طراحی و نصب جعبه‌های شلنگ آتش‌نشانی، به‌طور چشم‌گیری به دقت در نصب، رعایت استانداردهای ایمنی و کارایی بیشتر تجهیزات کمک می‌کنند. انتخاب برندهای معتبر مانند نافکو و بریستول و رعایت چک‌لیست‌های نصب باعث بهینه‌سازی عملکرد این تجهیزات حیاتی در زمان وقوع حریق می‌شود.



شیلنگ جعبه آتش نشانی چیست؟

پوشش دادن عالی یک ساختمان

پوشش دادن عالی ساختمان از جمله مزایای استفاده از شیلنگ جعبه آتش نشانی است. این شیلنگ‌ها قابلیت انعطاف پذیری خوبی دارند و با طول‌های متفاوت نیز قابل تهیه‌اند. هر چقدر ابعاد شیلنگ‌های آتش نشانی بزرگ تر باشد، پوشش دهی آن‌ها برای ساختمان نیز بالاتر می‌رود. البته باید توجه داشت که محل نصب جعبه‌های آتش نشانی نیز تاثیر زیادی روی عملکرد این شیلنگ‌ها دارد و باید حتما جعبه‌ها در جایی نصب شوند که همه افراد بتوانند پس از فعال شدن سیستم اعلام حریق به آن‌ها دسترسی داشته باشند.

نحوه استفاده بسیار ساده و بدون نیاز به آموزش

شیلنگ هوزریلی نصب شده در سیستم اطفا حریق ساختمان‌ها به راحتی قابل استفاده است. این شیلنگ‌ها همیشه به یک منبع آب متصل‌اند و حتی افرادی که تخصصی در زمینه اطفای حریق ندارند، می‌توانند به محض شنیدن آژیر اطفای حریق مراحل خاموش کردن آتش را با کمک این شلنگ‌ها انجام دهند. از این رو در ساختمان‌های چند طبقه که ممکن است مدت زمان زیادی طول بکشد تا آتش نشانان به طبقات بالاتر برسند و هر محیط دیگری که ایمنی محیط اهمیت بسیار زیادی دارد، استفاده از شیلنگ جعبه آتش نشانی می‌تواند مزایای زیادی را به همراه داشته باشد.

شیلنگ جعبه آتش نشانی چیست؟

بدون شکستگی به دلیل داشتن لایه نخی

یکی از مهم‌ترین ویژگی‌های شیلنگ‌های جعبه آتش نشانی که می‌تواند عملکرد این شیلنگ‌ها را بهبود ببخشد، وجود لایه نخی در این شیلنگ‌ها است. به طور کلیف شیلنگ جعبه آتش نشانی باید انعطاف پذیری بالایی داشته باشد تا در هنگام قرار گرفتن در جعبه به راحتی جمع شوند. از این رو استفاده از از آن‌ها در یک جعبه آتش نشانی استیل بسیار ساده‌تر خواهد بود.

وجود لایه نخی در این شیلنگ‌ها انعطاف پذیری آن‌ها را افزایش داده و شکستگی آن‌ها در هنگام جمع کردنشان به حداقل می‌رساند. بنابراین، حتی با وجود انحنای بیش از حد این شیلنگ‌ها، جای نگرانی از بابت عملکرد آن‌ها نیست. بدیهی است که شکستگی شیلنگ آتش نشانی می‌تواند برای آن مضرات زیادی را به همراه داشته باشد، ولی خوشبختانه شیلنگ‌های هوزریلی مقاومت بالایی در برابر شکستگی دارند.

طول شیلنگ جعبه آتش نشانی

شیلنگ جعبه آتش نشانی با وجود اینکه از سه لایه تشکیل شده است، اما انعطاف پذیری بسیار خوبی دارد. این شیلنگ دارای یک لایه داخلی و خارجی لاستیکی است که و از یک لایه الیاف مصنوعی نیز ساخته شده است. از این رو این شیلنگ دارای استحکام بسیار عالی می‌باشد. شیلنگ‌های جعبه آتش نشانی در طول‌های مختلفی از جمله 10 متر، 15 متر، 20 متر، 25 متر و 30 متر تولید می‌شوند.

آن چیزی که بدیهی است این است که این شیلنگ‌ها باید ناحیه مناسبی را پوشش دهند. از این رو اگر طول راهرو زیاد است، نیاز به شیلنگ‌های بلندتر خواهد بود و نباید صرفا با توجه به قیمت شیلنگ جعبه آتش نشانی که بر اساس طول این شیلنگ‌ها محاسبه می‌شود؛ آن‌ها را خریداری نمود. در صورتی که از شیلنگ‌های کوتاه استفاده می‌شود، باید تعداد جعبه‌های آتش نشانی نصب شده در محل را افزایش داد.

طول شیلنگ جعبه آتش نشانی

به سازان سرای مهر آهنگ؛ شرکت تخصصی فروش تجهیزات آتش نشانی

هدف از ارائه این مقاله، معرفی شیلنگ جعبه آتش نشانی بود. این شیلنگ‌ها که معمولا سه لایه هستند، می‌توانند در برابر فشار مقاومت بالایی از خود نشان دهند و با طول‌های متفاوت برای اطفای حریق اصولی استفاده می‌شوند. شرکت به سازان سرای مهر آهنگ یک شرکت تخصصی در حوزه فروش انواع تجهیزات آتش نشانی است که توانسته محصولات خود را با بهترین کیفیت به مشتریان عرضه کند. این شرکت با دریافت مجوز برای اجرای سیستم اطفای حریق از آتش نشانی اصفهان، بهترین خدمات را در زمینه تجهیز ساختمان‌ها به سیستم اطفای حریق ارائه می‌کند.

دیدگاهتان را بنویسید

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *

برند
