اسپرینکلر سقفی پایین زن دویار

 PENDENT SPRINKLER – DY-3337

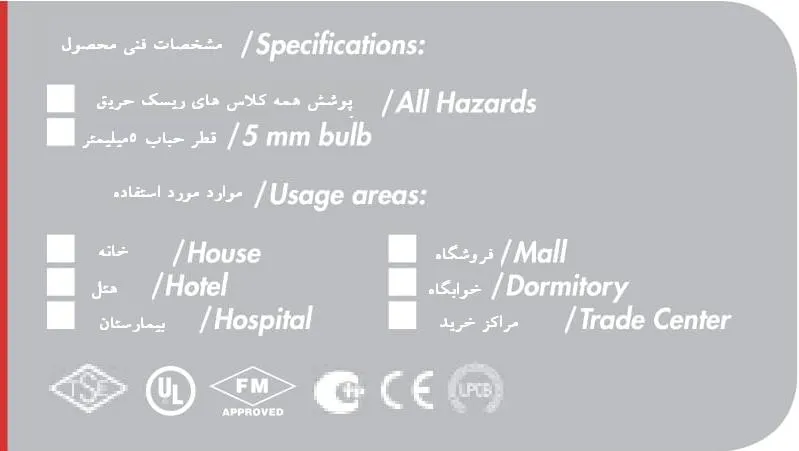

مشخصات فنی

• مدل: سقفی پایین زن DY-3327
• این نوع اسپرینکلرها برای مکان هایی که در آنها لوله کشی سیستم‌ اطفا حریق به صورت توکار و پنهان است، مناسب هستند. از این اسپرینکلرها معمولا در منازل مسکونی، ادارات، انبارها و مراکز تجاری خواب گاه ها استفاده می شود.
• ضریب k یا کا فاکتور : 8.0 یا 115
• سایز: 3/4” اینج
• جنس  اسپرینکلر: برنج ، کروم، سفید
• دمای فعالسازی: 68 درجه سانتی گراد
• زمان پاسخ دهی: استاندارد یا عادی
• معمولا اسپرینکلر ها ی با قطر 3 میلی متر واکنش سریع و با قطر 5 میلیمتر واکنش استاندارد یا عادی هستند . بر اساس محاسبات طراح ، ریسک حریق و ارتفاع نصب باید نوع واکنش سریع یا استاندارد مشخص گردد . کد DY-3327  مدل پاسخ استاندارد است .

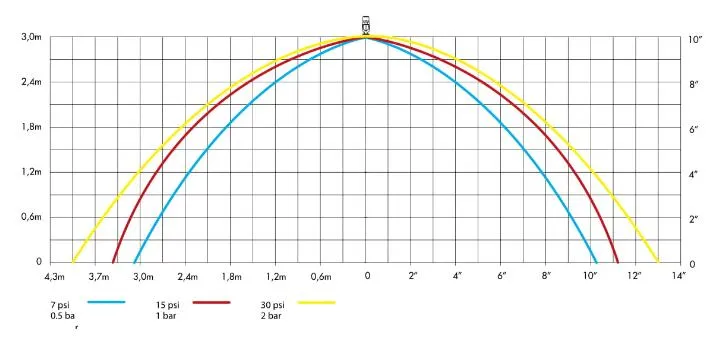

نمودار پاشش آب افشان مدل دویار DY-3327

توضیح نمودار

• قطر پاشش در فشار 0.5 بار رنگ آبی
• قطر پاشش در فشار 1 بار رنگ قرمز
• قطر پاشش در فشار 2 بار رنگ زرد

برای مثال اگر آب افشان سقفی دویار مدل DY-3327 در ارتفاع سه متر نصب شود و تحت فشار 2 بار آب از سر نازل اسپرینکلر خارج بشود دایره ای به قطر 4 متر را به صورت کامل پوشش خواهد داد

در طراحی اسپرینکلر باید به همپوشانی داشتن اسپرینکلر ها دقت شود .
